Bergstrom OpenAir Montageanweisungen Seite 76

IT OPENAIR

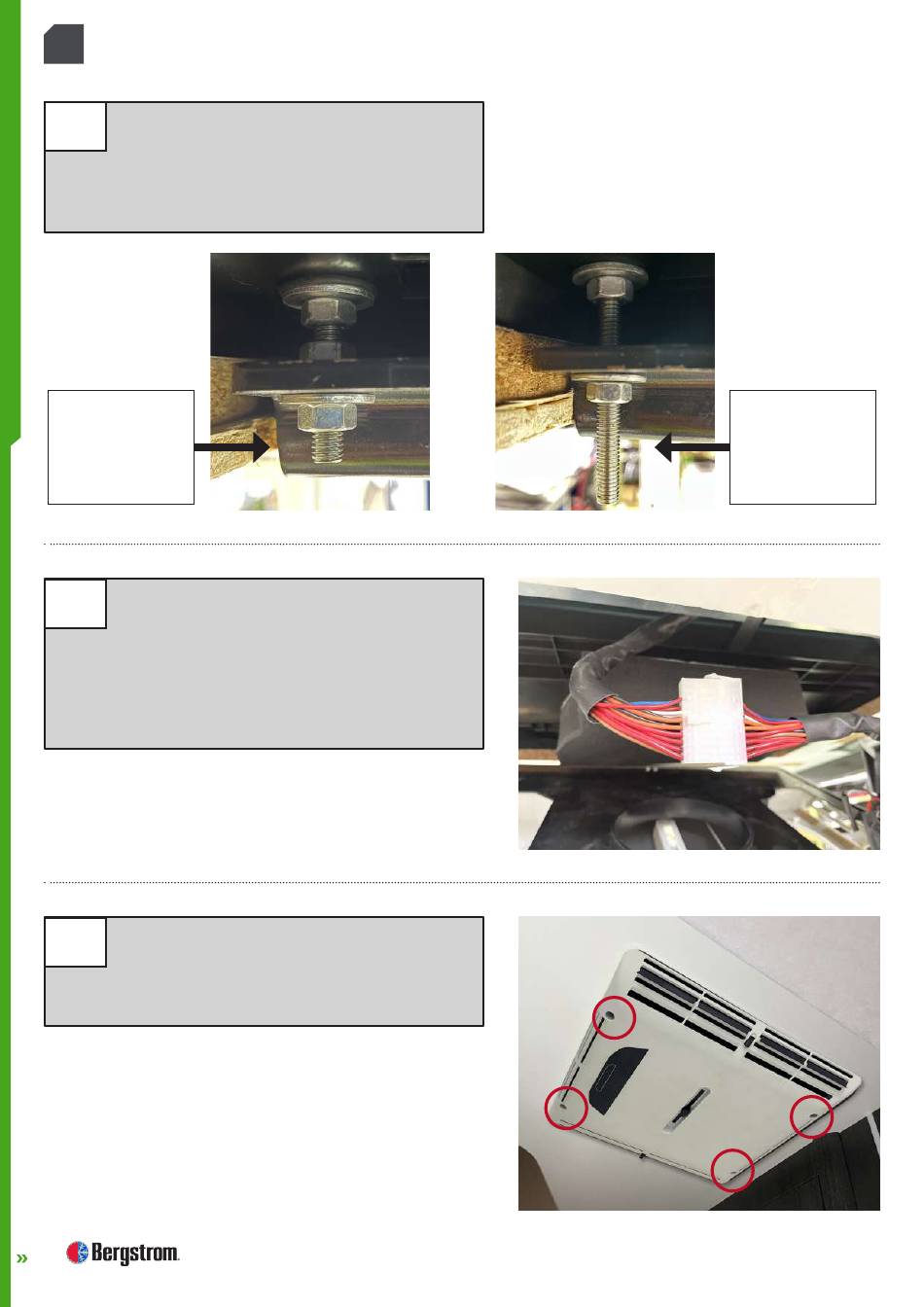

Stringere i dadi di fissaggio M8/125 delle
16
staffe dell'apparecchiatura, facendo
attenzione che le viti prigioniere di fissaggio
non sporgano sotto la parte inferiore delle
staffe.
Posizione corretta
della vite prigioniera
senza sporgere dalla
parte inferiore della
staffa.
Collegare il cablaggio dalla staffa interna al
17
cablaggio dell'apparecchiatura.
Attenzione: per la corretta canalizzazione
dell'aria, prima di fissare la console interna,
assicurarsi che il cablaggio non si trovi tra il
canalizzatore e la console.
Montare la console con (4) viti M5x10.
18
L'installatore può scegliere la posizione finale
del display a destra o a sinistra rispetto alla
direzione di marcia.
76
TU ESPACIO DE VIDA CONFORTABLE
Posizione errata
della vite prigioniera
che sporge dalla
parte inferiore della
staffa.
