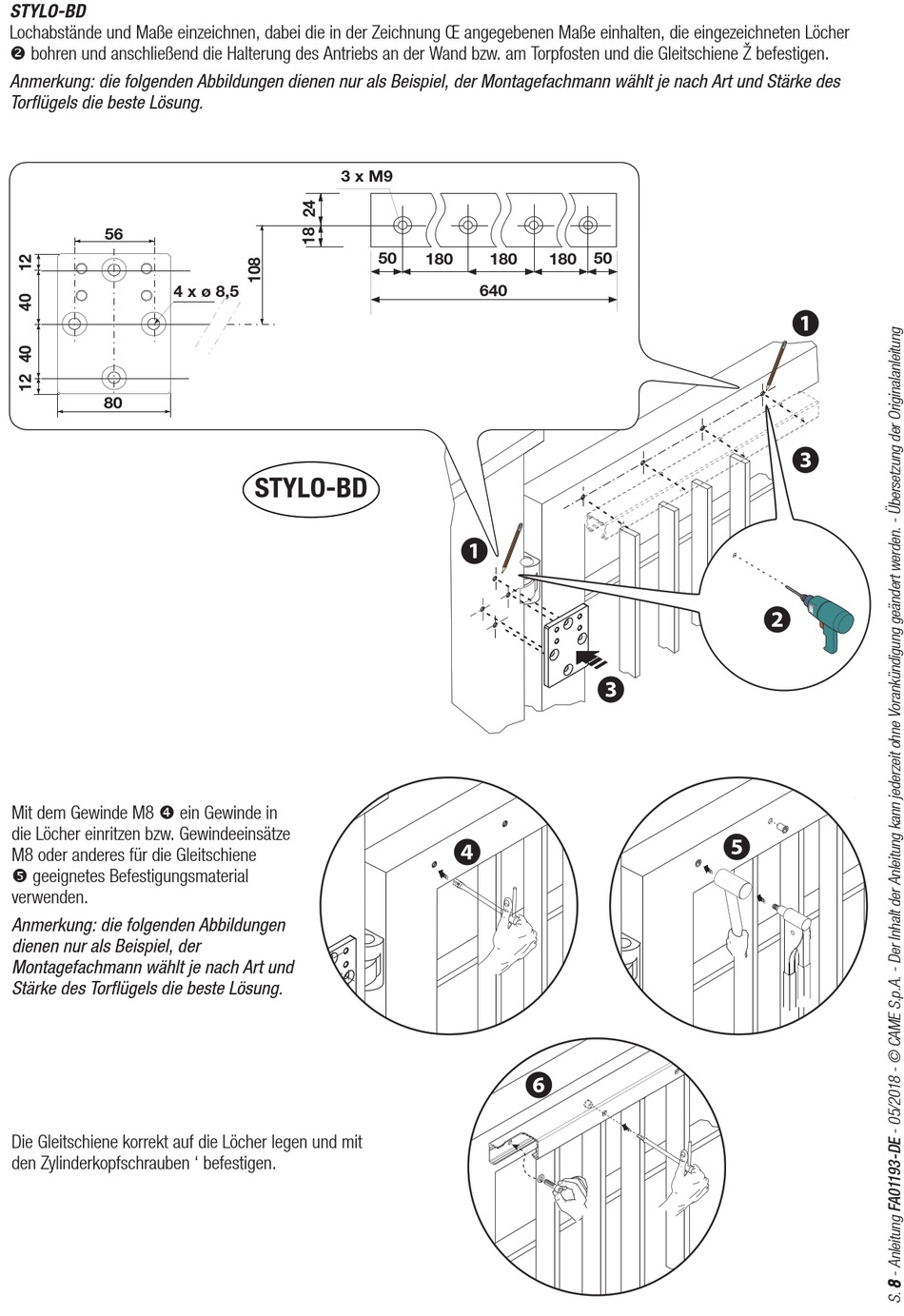

STYLO-BD
Lochabstände und Maße einzeichnen, dabei die in der Zeichnung Œ angegebenen Maße einhalten, die eingezeichneten Löcher
bohren und anschließend die Halterung des Antriebs an der Wand bzw. am Torpfosten und die Gleitschiene Ž befestigen.
Anmerkung: die folgenden Abbildungen dienen nur als Beispiel, der Montagefachmann wählt je nach Art und Stärke des
Torfl ügels die beste Lösung.
56
4 x ø 8,5
80
Mit dem Gewinde M8 ein Gewinde in
die Löcher einritzen bzw. Gewindeeinsätze
M8 oder anderes für die Gleitschiene
geeignetes Befestigungsmaterial
verwenden.
Anmerkung: die folgenden Abbildungen
dienen nur als Beispiel, der
Montagefachmann wählt je nach Art und
Stärke des Torfl ügels die beste Lösung.
Die Gleitschiene korrekt auf die Löcher legen und mit
den Zylinderkopfschrauben ' befestigen.
3 x M9
50
180
STYLO-BD
50
180
180
640
