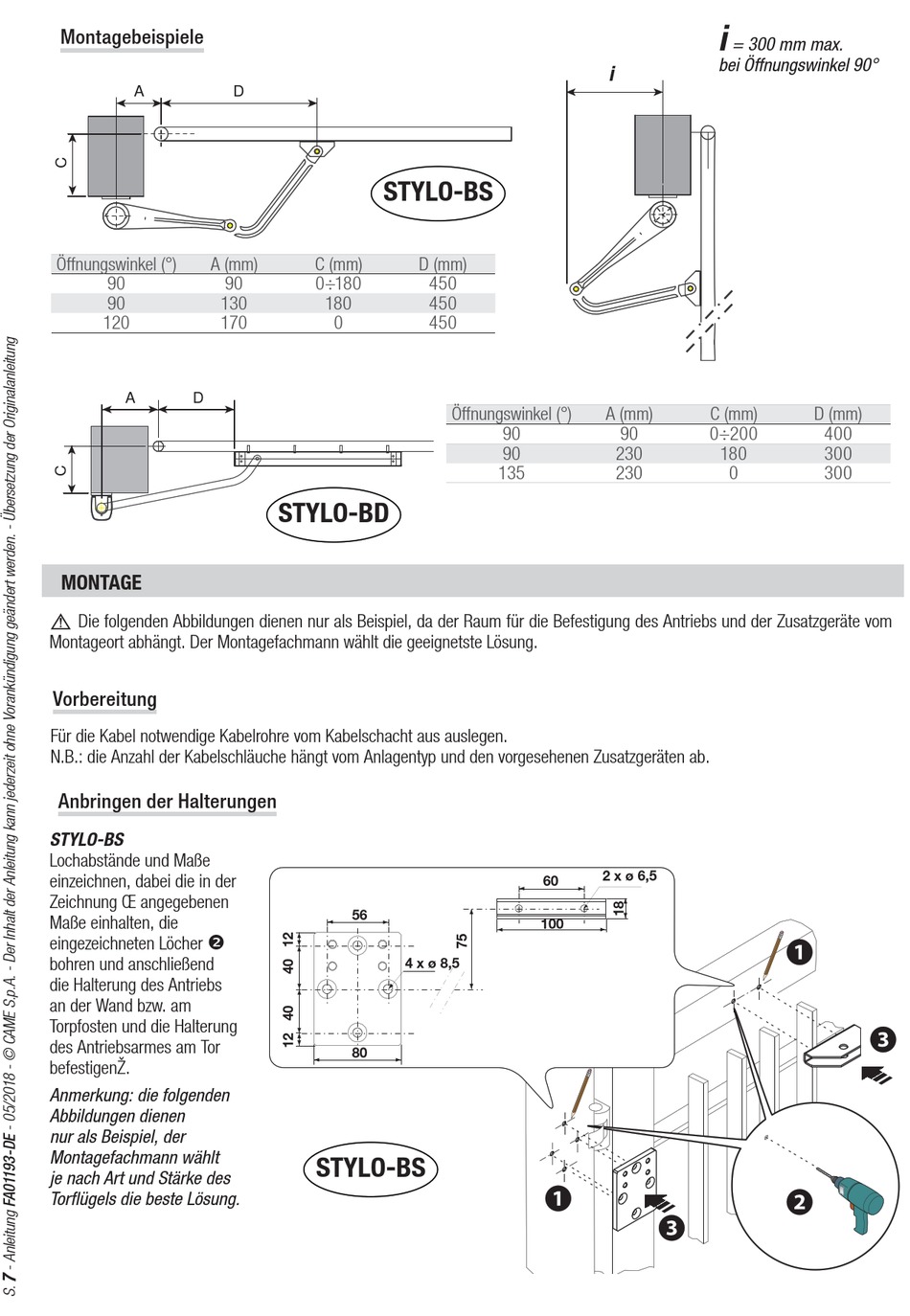

Montagebeispiele
A
Öff nungswinkel (°)
A (mm)
90
90
130
120
170
A
D
MONTAGE
⚠
Die folgenden Abbildungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte vom
Montageort abhängt. Der Montagefachmann wählt die geeignetste Lösung.
Vorbereitung
Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen.
N.B.: die Anzahl der Kabelschläuche hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab.
Anbringen der Halterungen
STYLO-BS
Lochabstände und Maße
einzeichnen, dabei die in der
Zeichnung Πangegebenen
Maße einhalten, die
eingezeichneten Löcher
bohren und anschließend
die Halterung des Antriebs
an der Wand bzw. am
Torpfosten und die Halterung
des Antriebsarmes am Tor
befestigenŽ.
Anmerkung: die folgenden
Abbildungen dienen
nur als Beispiel, der
Montagefachmann wählt
je nach Art und Stärke des
Torfl ügels die beste Lösung.
D
STYLO-BS
C (mm)
90
0÷180
180
0
STYLO-BD
56
80
STYLO-BS
D (mm)
450
450
450
Öff nungswinkel (°)
90
90
135
60
100
4 x ø 8,5
i
= 300 mm max.
bei Öff nungswinkel 90°
i
A (mm)
C (mm)
90
0÷200
230
180
230
0
2 x ø 6,5
D (mm)
400
300
300
