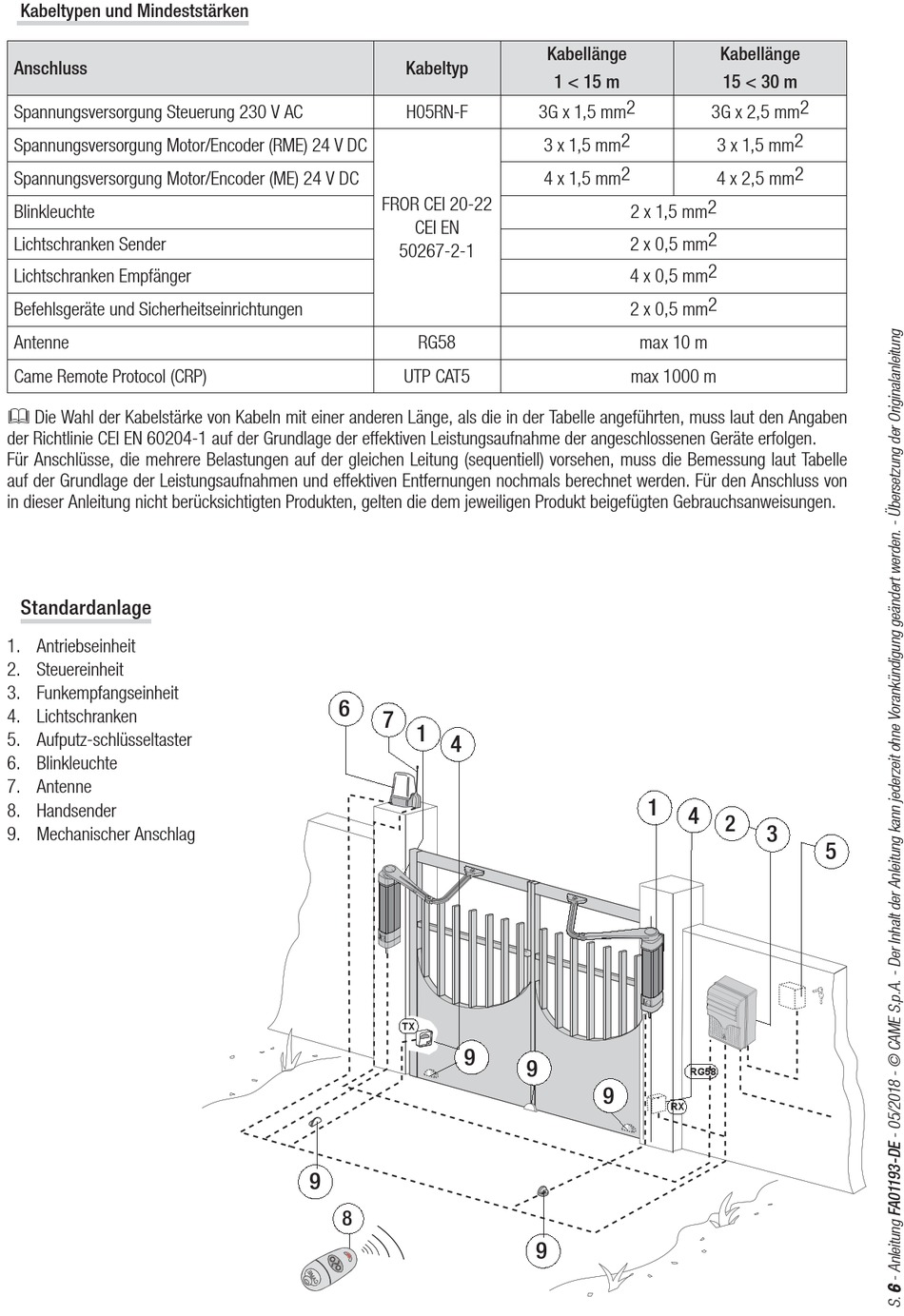

Kabeltypen und Mindeststärken
Anschluss
Spannungsversorgung Steuerung 230 V AC
Spannungsversorgung Motor/Encoder (RME) 24 V DC
Spannungsversorgung Motor/Encoder (ME) 24 V DC
Blinkleuchte
Lichtschranken Sender
Lichtschranken Empfänger
Befehlsgeräte und Sicherheitseinrichtungen
Antenne
Came Remote Protocol (CRP)
 Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben
der Richtlinie CEI EN 60204-1 auf der Grundlage der eff ektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequentiell) vorsehen, muss die Bemessung laut Tabelle
auf der Grundlage der Leistungsaufnahmen und eff ektiven Entfernungen nochmals berechnet werden. Für den Anschluss von
in dieser Anleitung nicht berücksichtigten Produkten, gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Standardanlage
1. Antriebseinheit
2. Steuereinheit
3. Funkempfangseinheit
4. Lichtschranken
5. Aufputz-schlüsseltaster
6. Blinkleuchte
7. Antenne
8. Handsender
9. Mechanischer Anschlag
Kabeltyp
H05RN-F
FROR CEI 20-22
CEI EN
50267-2-1
RG58
UTP CAT5
6
7
1
4
TX
9
9
8
Kabellänge
1 < 15 m
3G x 1,5 mm 2
3 x 1,5 mm 2
4 x 1,5 mm 2
2 x 1,5 mm 2
2 x 0,5 mm 2
4 x 0,5 mm 2
2 x 0,5 mm 2
max 10 m
max 1000 m
1
4
9
RG58
9
RX
9
Kabellänge
15 < 30 m
3G x 2,5 mm 2
3 x 1,5 mm 2
4 x 2,5 mm 2
2
3
5
