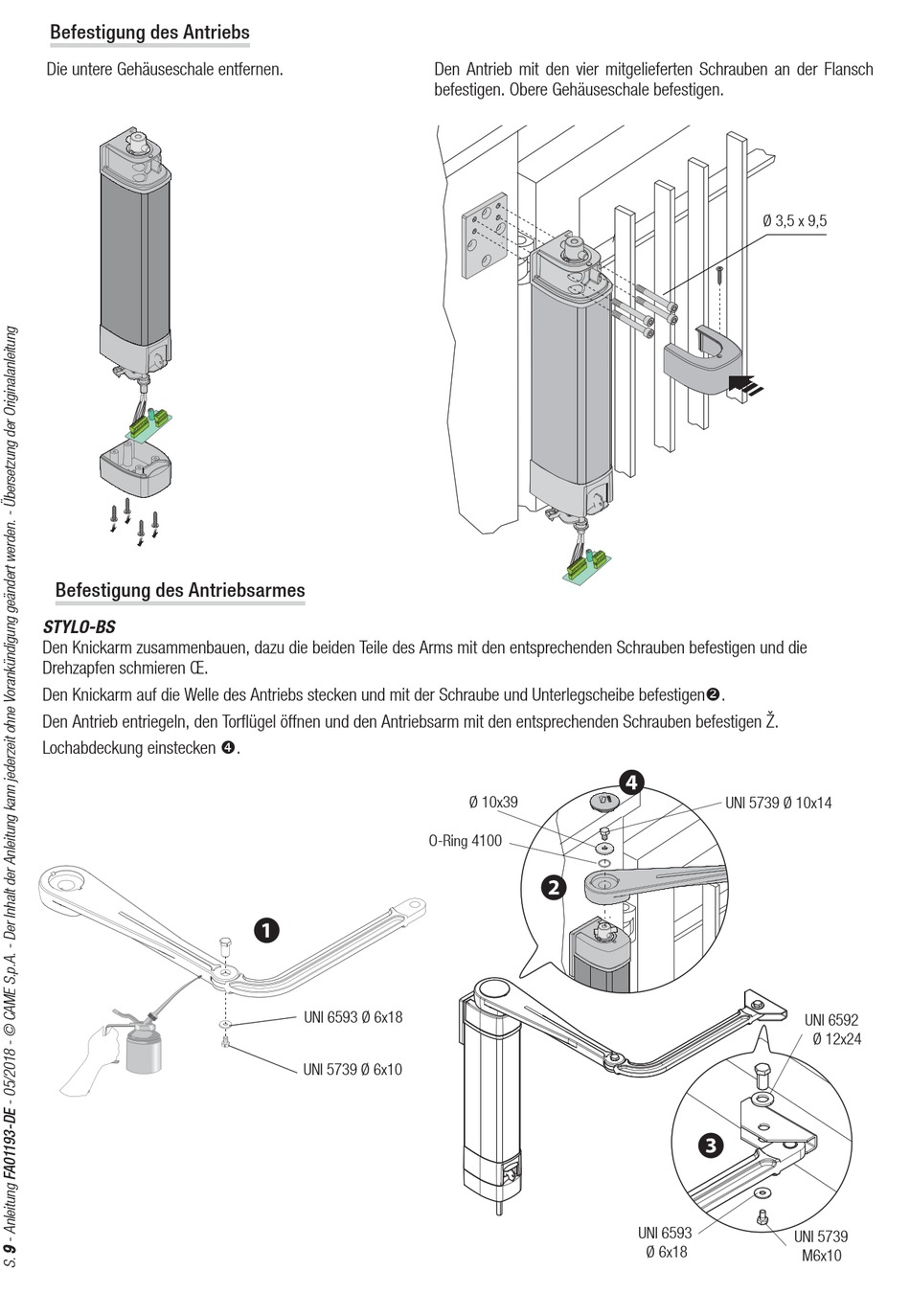

Befestigung des Antriebs
Die untere Gehäuseschale entfernen.
Befestigung des Antriebsarmes
STYLO-BS
Den Knickarm zusammenbauen, dazu die beiden Teile des Arms mit den entsprechenden Schrauben befestigen und die
Drehzapfen schmieren Œ.
Den Knickarm auf die Welle des Antriebs stecken und mit der Schraube und Unterlegscheibe befestigen.
Den Antrieb entriegeln, den Torfl ügel öff nen und den Antriebsarm mit den entsprechenden Schrauben befestigen Ž.
Lochabdeckung einstecken .
Den Antrieb mit den vier mitgelieferten Schrauben an der Flansch
befestigen. Obere Gehäuseschale befestigen.
Ø 10x39
O-Ring 4100
UNI 6593 Ø 6x18
UNI 5739 Ø 6x10
Ø 3,5 x 9,5
UNI 5739 Ø 10x14
UNI 6592
UNI 6593
UNI 5739
Ø 6x18
M6x10
Ø 12x24
