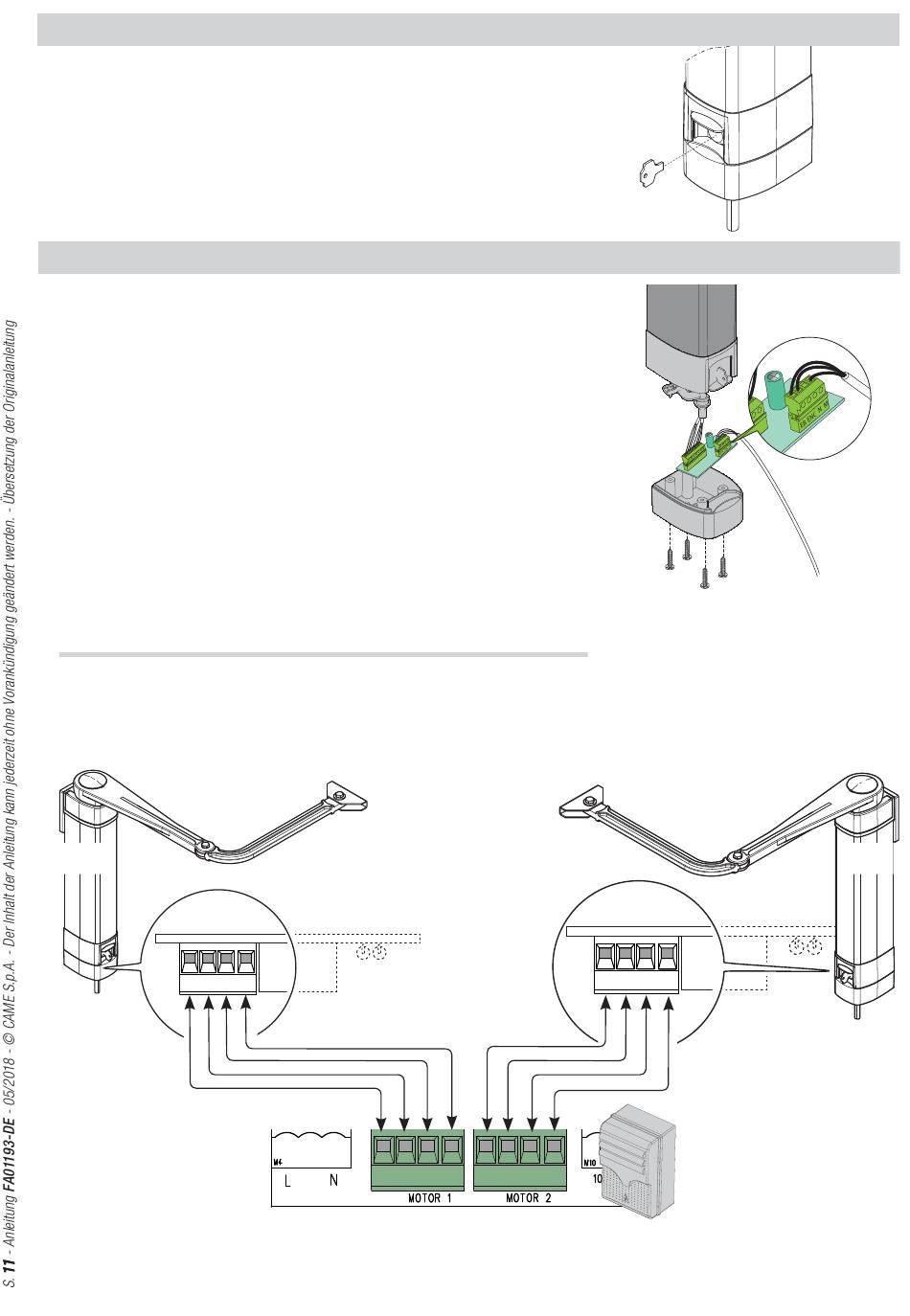

MANUELLE ENTRIEGELUNG EINES SELBSTHEMMENDEN ANTRIEBS
Stromzufuhr unterbrechen und die Schutzklappe der Entriegelungseinheit
öff nen. Schlüssel einstecken und drehen.
ELEKTRISCHE ANSCHLÜSSE
Untere Gehäuseschale öff nen und die elektrischen Anschlüsse vornehmen.
Montage durch Schließen der unteren Gehäuseschale abschließen.
Elektrischer Anschluss des Antriebs STYLO ME an die Schalttafel
24 V (DC)-Antrieb mit Verzögerung im Aufl auf
M1
M N E EB
24 V (DC)-Antrieb mit Verzögerung im Zulauf
M1 N1 ENC1 EB1
M2 N2 ENC2 EB2
M N E EB
ZL92
11
M2
