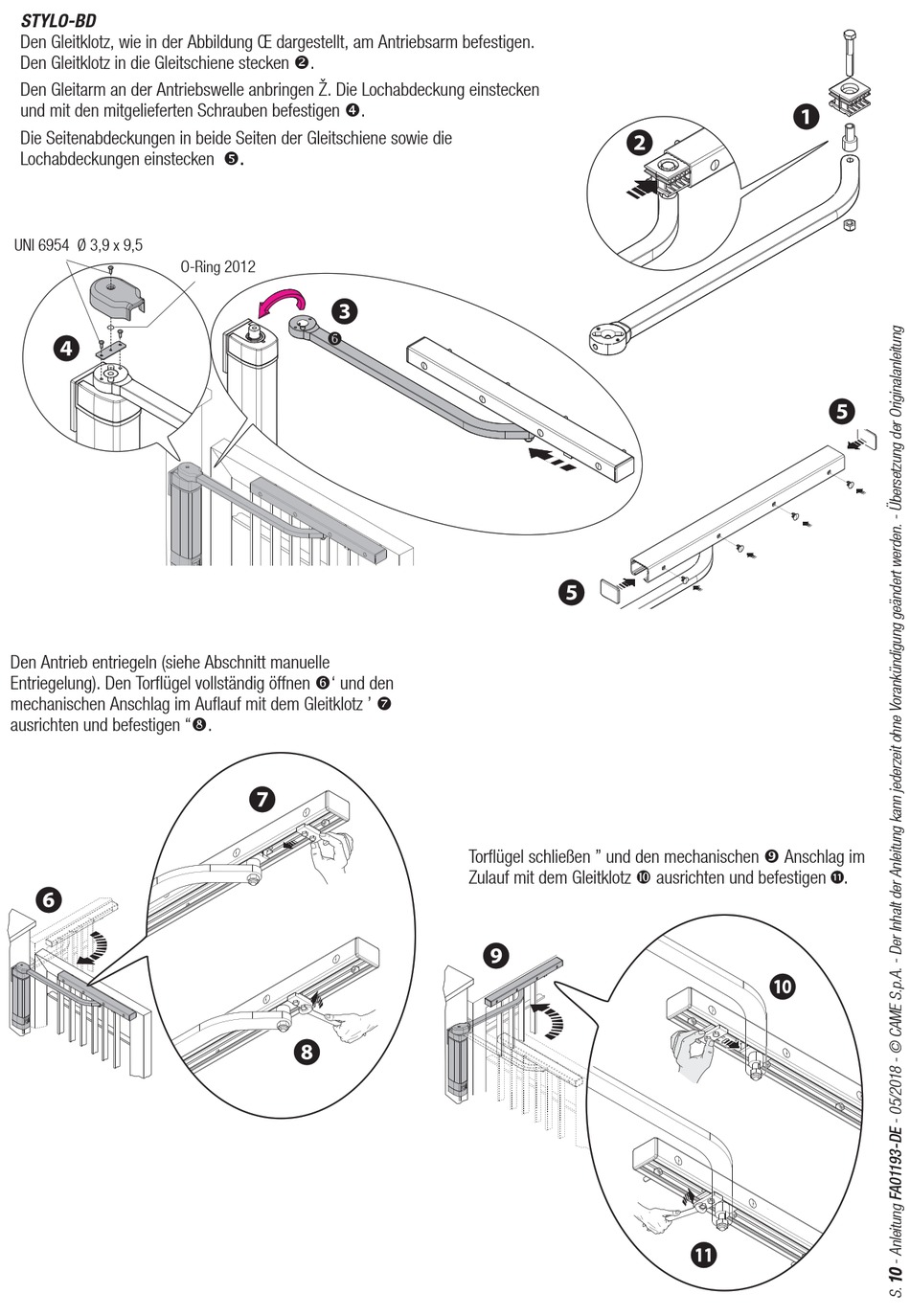

STYLO-BD
Den Gleitklotz, wie in der Abbildung Πdargestellt, am Antriebsarm befestigen.
Den Gleitklotz in die Gleitschiene stecken .
Den Gleitarm an der Antriebswelle anbringen Ž. Die Lochabdeckung einstecken
und mit den mitgelieferten Schrauben befestigen .
Die Seitenabdeckungen in beide Seiten der Gleitschiene sowie die
Lochabdeckungen einstecken .
UNI 6954 Ø 3,9 x 9,5
O-Ring 2012
Den Antrieb entriegeln (siehe Abschnitt manuelle
Entriegelung). Den Torfl ügel vollständig öff nen ' und den
mechanischen Anschlag im Aufl auf mit dem Gleitklotz '
ausrichten und befestigen ".
Torfl ügel schließen " und den mechanischen Anschlag im
Zulauf mit dem Gleitklotz ausrichten und befestigen .
