bürkert 2012 Bedienungsanleitung Seite 13

TechnischeDaten
Erforderlicher Mindeststeuerdruck in Abhängigkeit vom
Betriebsdruck

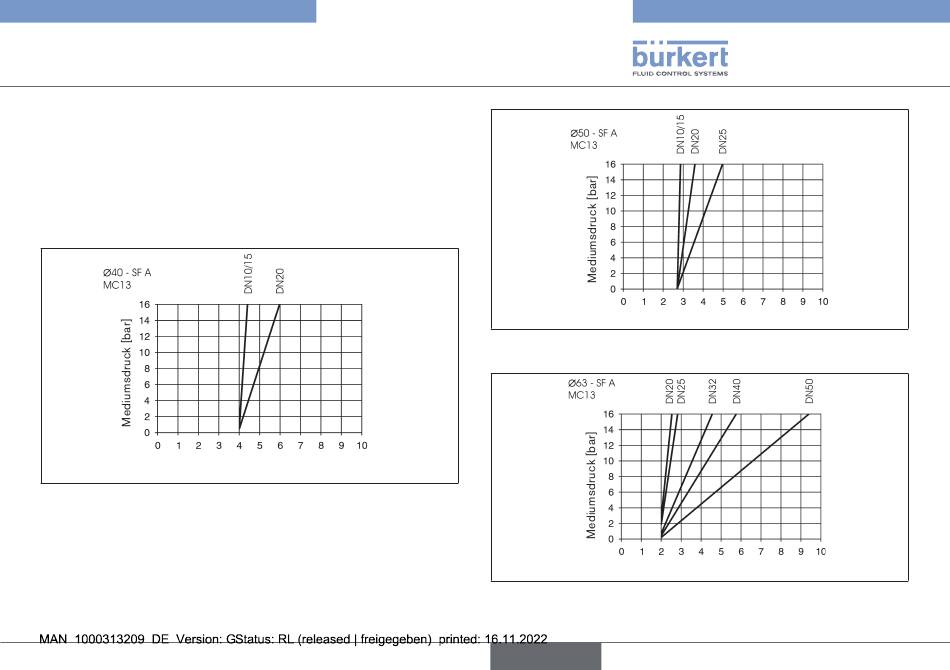

In den nachfolgenden Diagrammen ist für die Steuerfunktionen A,
B und I der erforderliche Mindeststeuerdruck in Abhängigkeit vom
Betriebsdruck dargestellt.
Steuerfunktion A, Anströmung über Sitz
Steuerdruck [bar]
Bild 9: Druckdiagramm, Antriebsgröße 40, Steuerfunktion A,
Anströmung über Sitz
Typ 2012
Bild 10: Druckdiagramm, Antriebsgröße 50, Steuerfunktion A,
Anströmung über Sitz
Bild 11: Druckdiagramm, Antriebsgröße 63, Steuerfunktion A,
Anströmung über Sitz
deutsch
Steuerdruck [bar]
Steuerdruck [bar]
13
