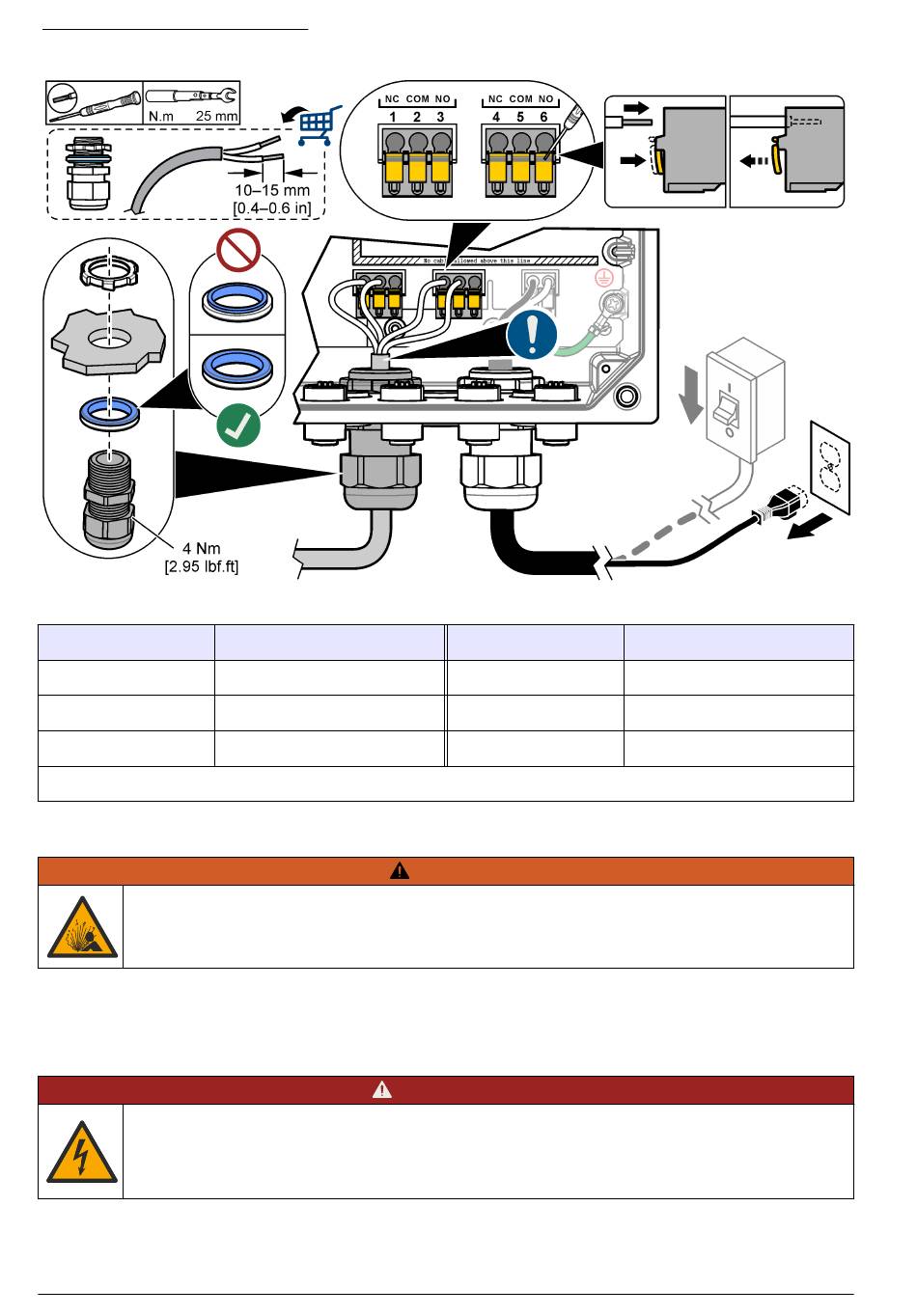

Şekil 10 Rölelerin bağlanması
Terminal
1
2
3
NK = normalde kapalı; NA = normalde açık
4.3.5 Genişletme modülünün takılması
Patlama tehlikesi. Bu kılavuz yalnızca ünitenin tehlikesiz bir konumda kurulumu içindir.
Ünitenin tehlikeli konumlarda kurulumu için yalnızca tehlikeli konumda kurulum
kılavuzunda sağlanan talimatları ve onaylı kontrol çizimini kullanın.
Kontrol ünitesi için analog girişleri, analog çıkışları ve Profibus iletişim özelliği olan genişletme
modülleri mevcuttur. Daha fazla bilgi için modülle birlikte verilen belgelere başvurun.
4.4 Kapağın kapatılması
Elektrik çarpması nedeniyle ölüm tehlikesi. Kontrol cihazı için yüksek voltaj kablo
bağlantısı, kontrol cihazı muhafazasındaki yüksek voltaj engelinin arkasından yapılır.
Modüllerin takılması ya da kalifiye bir montaj teknisyeninin elektrik, röle ya da analog ve
ağ kart kablolarını döşemesi durumları haricinde bariyer her zaman yerinde bulunmalıdır.
362 Türkçe
Tablo 4 Kablo bilgileri - röleler
Açıklama
Röle 2, NK
Röle 2, ortak
Röle 2, NA
Terminal
4
5
6
U Y A R I
T E H L İ K E
Açıklama
Röle 1, NK
Röle 1, ortak
Röle 1, NA
