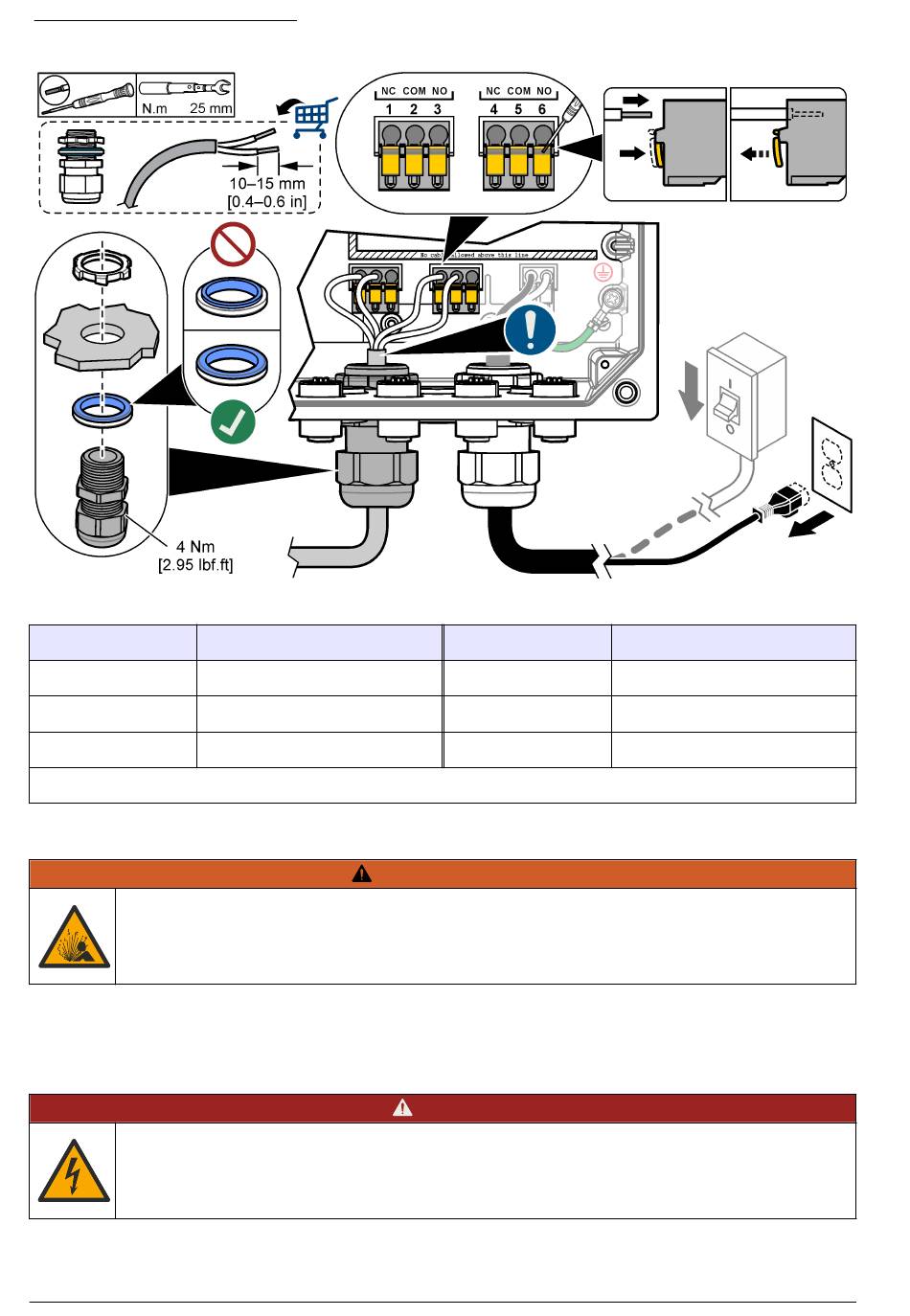

Figur 10 Tilslutning til relæer
Terminal
1
2
3
NC = normalt lukket, NO = normalt åben
4.3.5 Installation af et ekspansionsmodul
Eksplosionsfare. Denne brugsanvisning er kun til installation af enheden på ufarlige
lokationer. Ved installation af enheden på en farlig lokation må der kun anvendes de
instruktioner og godkendte kontrolplaner, som forefindes i brugsanvisningen til
installation på farlige lokationer.
Ekspansionsmoduler med analoge udgange, analoge indgange og Profibus-kommunikation fås til
controlleren. Der er flere oplysninger i den dokumentation, som fulgte med modulet.
4.4 Luk dækslet
Risiko for livsfarlige elektriske stød. Højspændingskabling til kontrolenheden forbindes
bag højspændingsbarrieren i controllerkabinettet. Barrieren skal forblive på plads,
undtagen ved installation af moduler eller når en kvalificeret installationstekniker trækker
ledninger til strøm, relæer eller analogt udstyr og netværkskort.
214 Dansk
Tabel 4 Oplysninger om ledningsføring – relæer
Beskrivelse
Relæ 2, NC
Relæ 2, fælles
Relæ 2, NO
Terminal
4
5
6
A D V A R S E L
F A R E
Beskrivelse
Relæ 1, NC
Relæ 1, fælles
Relæ 1, NO
