4.4 A fedél lezárása
Halálos áramütés veszélye. A vezérlő nagyfeszültségű vezetékei a nagyfeszültségű
védőelem mögött csatlakoznak a vezérlő házában. A védőelem csak a modulok
telepítésekor, illetve a relék, vagy analóg és hálózati kártyák vezetékeinek képzett
szakember által történő kiépítése esetén távolítható el.
Zárja vissza a vezérlő fedelét, majd a környezeti besorolás megőrzése érdekében ellenőrizze, hogy
a csavarok megfelelően vannak-e meghúzva.
A tápcsatlakozás kialakítását követően szerelje be a nagyfeszültségű védőelemet. Ellenőrizze, hogy
a nagyfeszültségű védőelem pontosan van-e ráhelyezve a ház lapvezetőire, és rögzítve van-e a
központi nyomtatott áramkörhöz. Ellenőrizze, hogy a nagyfeszültségű védőelem alsó része (lágy
gumifül) megfelelően illeszkedik, és nincs eldeformálódva. Lásd:
Zárja le a vezérlő fedelét. Húzza meg a fedőcsavarokat 2 Nm (17,70 lbf-in) nyomatékkal. Lásd:
7. ábra oldalon 309.

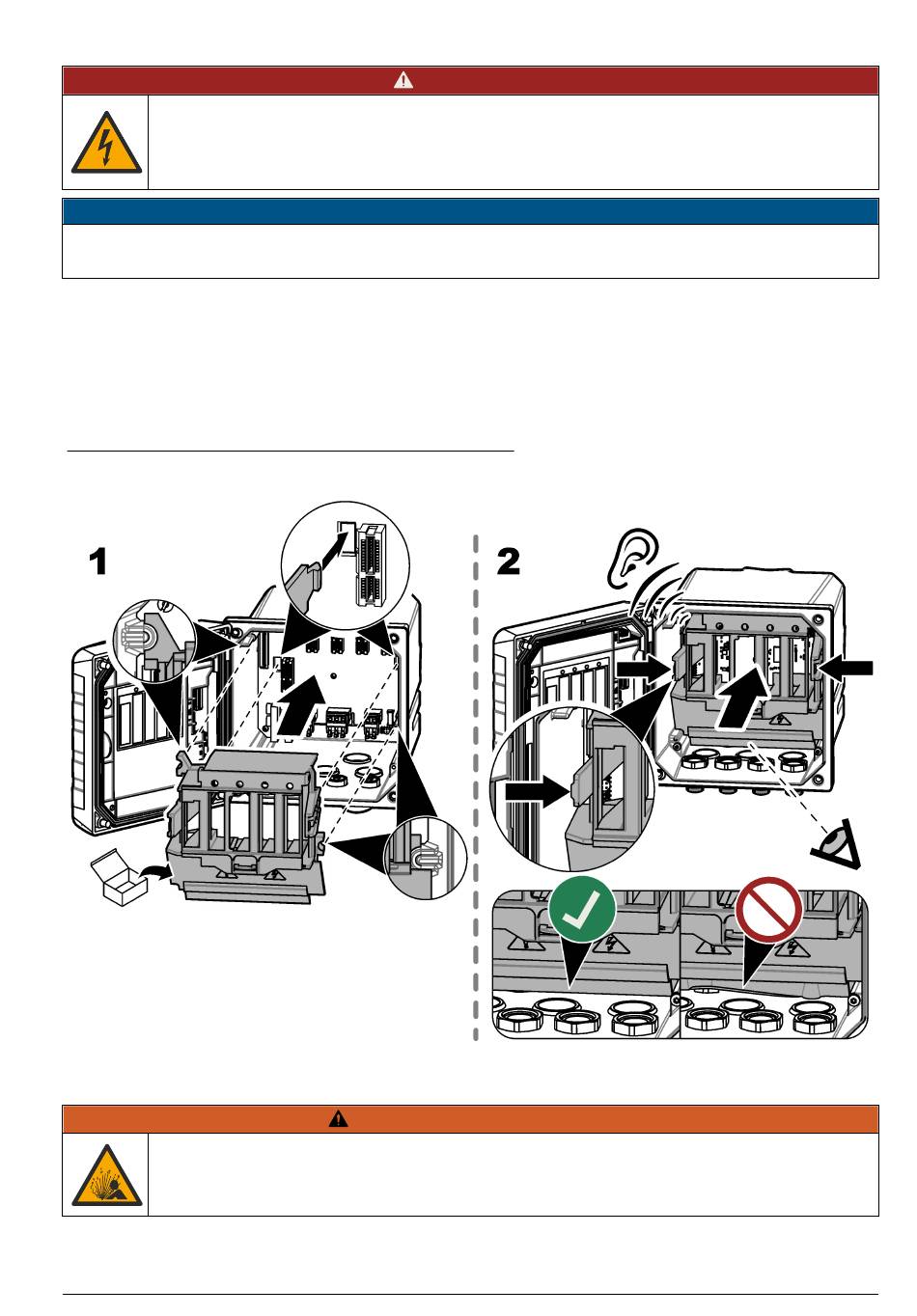

11. ábra Szerelje be a nagyfeszültségű védőelemet
4.5 Digitális sc-érzékelő csatlakoztatása
Robbanásveszély. A kézikönyv kizárólag a nem veszélyes helyen történő telepítésére
vonatkozik. Az eszközök veszélyes helyen történő biztonságos telepítéséhez kövesse
veszélyes helyen történő telepítésre vonatkozó útmutató leírásait és ábráit.
A vezérlőhöz gyorscsatlakozóval csatlakoztatható a digitális sc-érzékelő. Lásd:
és 12. ábra. A digitális érzékelő be- és kikapcsolt vezérlőhöz egyaránt csatlakoztatható.
