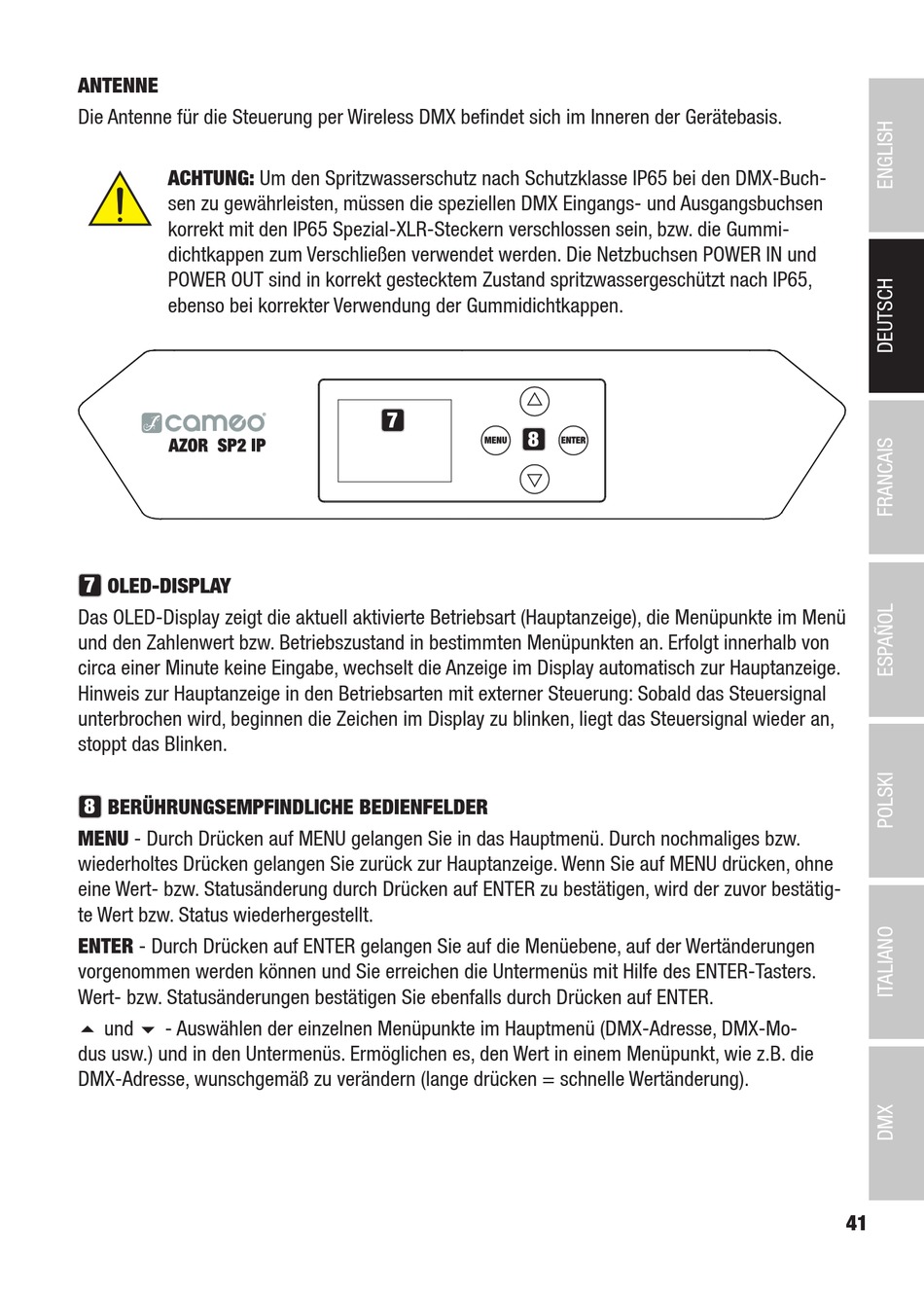

ANTENNE
Die Antenne für die Steuerung per Wireless DMX befindet sich im Inneren der Gerätebasis.
ACHTUNG: Um den Spritzwasserschutz nach Schutzklasse IP65 bei den DMX-Buch-
sen zu gewährleisten, müssen die speziellen DMX Eingangs- und Ausgangsbuchsen
korrekt mit den IP65 Spezial-XLR-Steckern verschlossen sein, bzw. die Gummi-
dichtkappen zum Verschließen verwendet werden. Die Netzbuchsen POWER IN und
POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65,
ebenso bei korrekter Verwendung der Gummidichtkappen.
7
OLED-DISPLAY
Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige), die Menüpunkte im Menü
und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten an. Erfolgt innerhalb von
circa einer Minute keine Eingabe, wechselt die Anzeige im Display automatisch zur Hauptanzeige.
Hinweis zur Hauptanzeige in den Betriebsarten mit externer Steuerung: Sobald das Steuersignal
unterbrochen wird, beginnen die Zeichen im Display zu blinken, liegt das Steuersignal wieder an,
stoppt das Blinken.
8
BERÜHRUNGSEMPFINDLICHE BEDIENFELDER
MENU - Durch Drücken auf MENU gelangen Sie in das Hauptmenü. Durch nochmaliges bzw.
wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. Wenn Sie auf MENU drücken, ohne
eine Wert- bzw. Statusänderung durch Drücken auf ENTER zu bestätigen, wird der zuvor bestätig-
te Wert bzw. Status wiederhergestellt.
ENTER - Durch Drücken auf ENTER gelangen Sie auf die Menüebene, auf der Wertänderungen
vorgenommen werden können und Sie erreichen die Untermenüs mit Hilfe des ENTER-Tasters.
Wert- bzw. Statusänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.
⏶ und ⏷ - Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, DMX-Mo-
dus usw.) und in den Untermenüs. Ermöglichen es, den Wert in einem Menüpunkt, wie z.B. die
DMX-Adresse, wunschgemäß zu verändern (lange drücken = schnelle Wertänderung).
7
8
41
