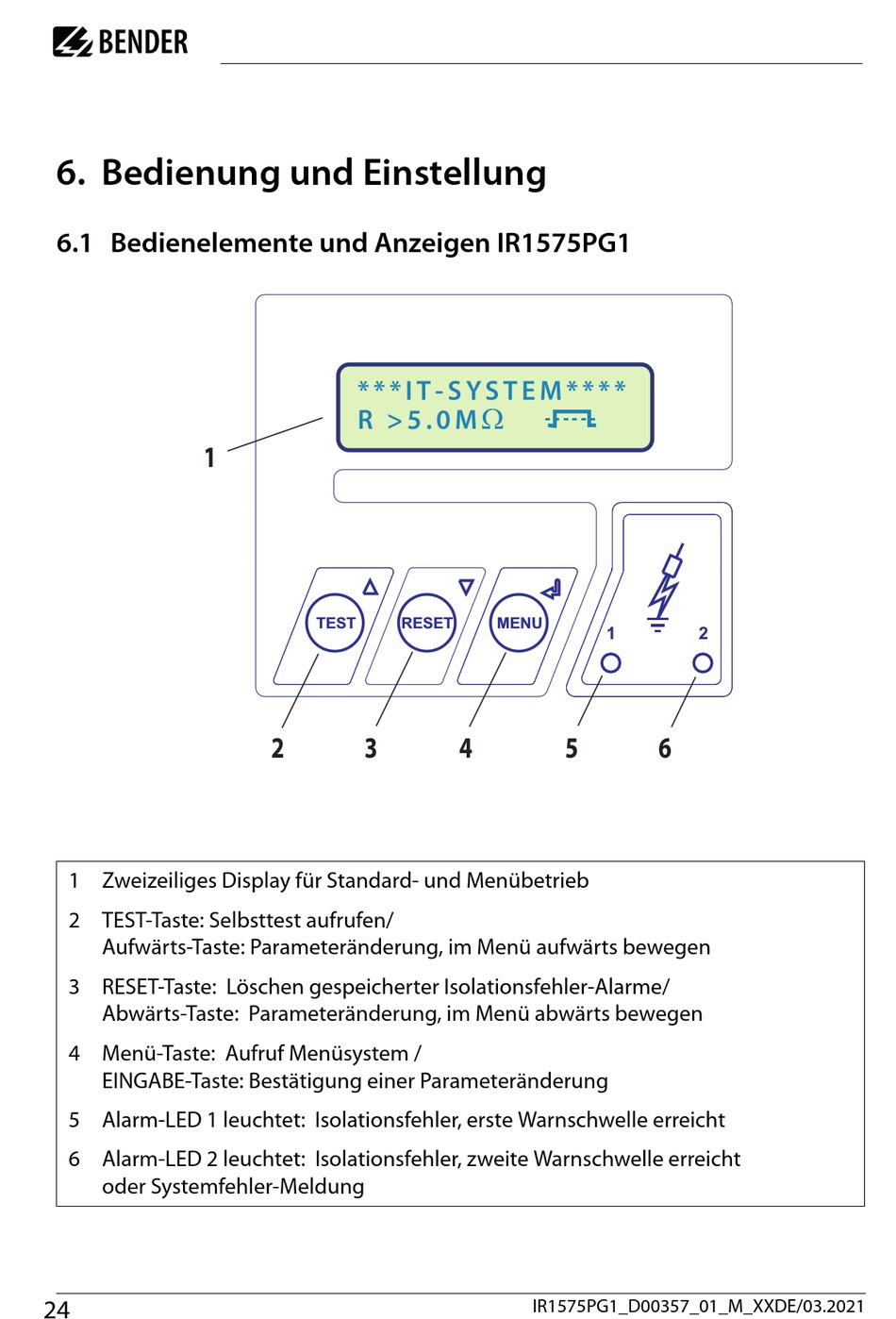

6. Bedienung und Einstellung
6.1 Bedienelemente und Anzeigen IR1575PG1
1
1 Zweizeiliges Display für Standard- und Menübetrieb
2 TEST-Taste: Selbsttest aufrufen/
Aufwärts-Taste: Parameteränderung, im Menü aufwärts bewegen
3 RESET-Taste: Löschen gespeicherter Isolationsfehler-Alarme/
Abwärts-Taste: Parameteränderung, im Menü abwärts bewegen
4 Menü-Taste: Aufruf Menüsystem /
EINGABE-Taste: Bestätigung einer Parameteränderung
5 Alarm-LED 1 leuchtet: Isolationsfehler, erste Warnschwelle erreicht
6 Alarm-LED 2 leuchtet: Isolationsfehler, zweite Warnschwelle erreicht
oder Systemfehler-Meldung
24
* * * I T - S Y S T E M * * * *
R > 5 . 0 M
TEST
RESET
2
3
W
MENU
1
4
5
IR1575PG1_D00357_01_M_XXDE/03.2021
2
6
