3 | Verkabelung
3.3 Datenkabel
Für die Datenübertragung wird ein proprietäres LAN-Kabel verwendet. Die Kommunikations-
schnittstelle ist ein grüner 4-poliger Stecker.

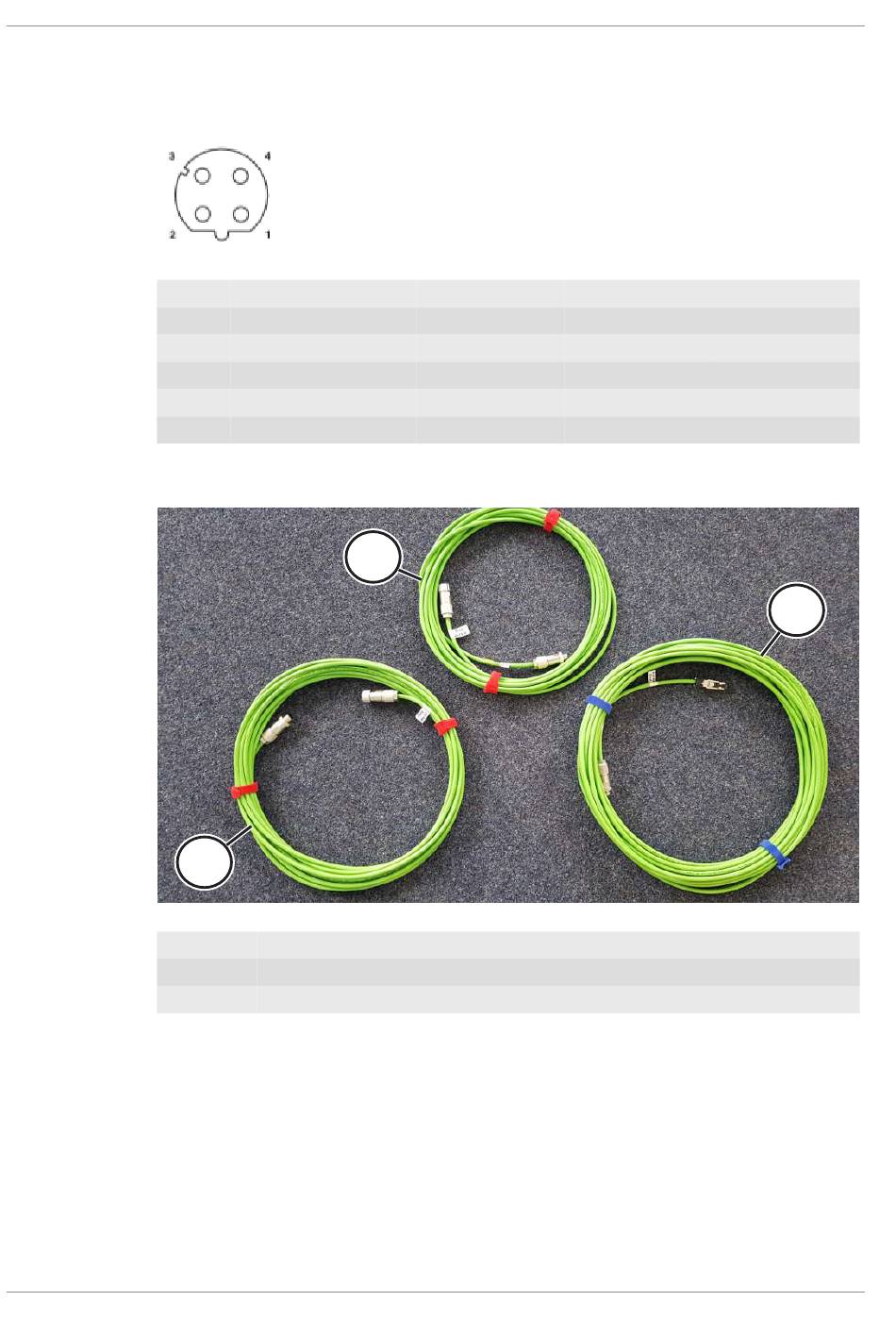

Abb. 10: Stiftzuordnung für M12, 4-polig, D-kodiert, Ansicht Stiftseite
Folgende Datenkabel sind im Lieferumfang enthalten.
Abb. 11: Datenkabel gemäß Lieferung
16
Nr. ROBOTIC Daten
1 TX+
2 RX+
3 TX-
4 RX-
M1 Mantel
1
2
1 301 200 147: 8 m für Roboter - Verwindungsfest
2 301 200 148: 10 m für die Transportkette - Standardkabel
3 301 200 149: 20 m für die Verlegung am Boden - Ölbeständig
wave-scan 3 ROBOTIC
Kabelfarbe
4-Stift M12-D
Gelb
Stift 1
Orange
Stift 2
Weiss
Stift 3
Blau
Stift 4
BYK-Gardner GmbH
8-Stift RJ-45
Stift 1
Stift 3
Stift 2
Stift 6
3
301 200 141 D 2412
