BYK-Gardner GmbH
Die Fräsungen an der Fixierschiene und eine in die Vertiefung passende Feder sorgen für eine
fehlerfreie Befestigung.
Bei der Messung ist ein Abstand von 15 mm ± 2 mm zur Oberfläche einzuhalten.
Die Winkelabweichung zur Senkrechten auf der Fläche kann höchstens 2° nach allen Seiten be-
tragen.
HINWEIS
Die Montage kann sowohl auf der linken als auch auf der rechten Seite der Messeinheit erfol-
gen. Das überstehende Element auf der nicht verwendeten Seite kann abgeschraubt werden
(zwei kleine Schrauben).
2.3 Stromversorgung
Das Gerät wird über einen externen AC/DC-Netzadapter versorgt, der nicht zum Lieferumfang
gehört.

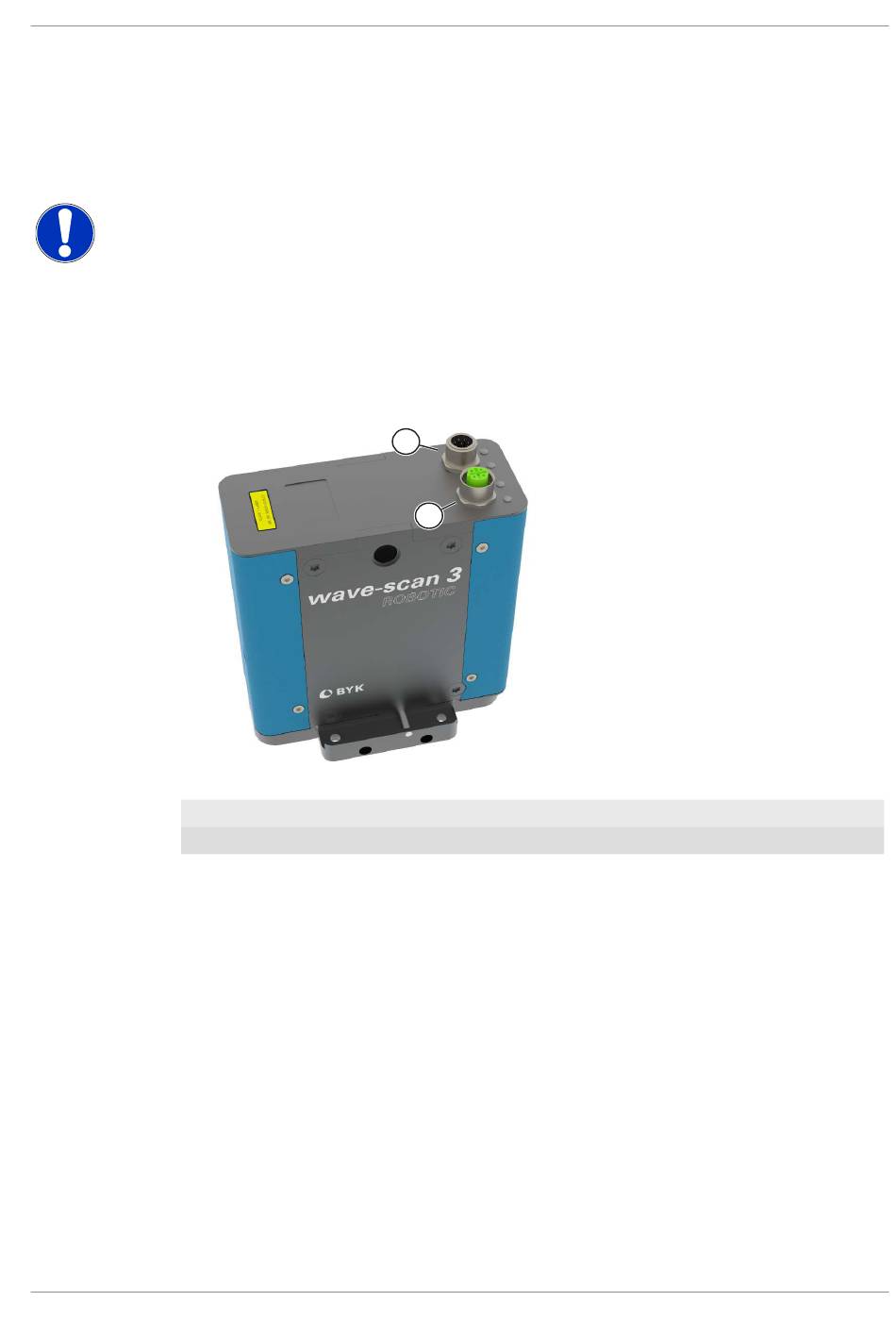

Abb. 4: Schnittstellenanschlüsse des wave-scan 3 ROBOTIC
Um das Messgerät anzuschließen, überprüfen Sie zunächst die Verdrahtung und den Anschluss
der Stromversorgung. Anschließend stecken Sie den schwarzen Stecker ein und schalten den
Strom ein.
301 200 141 D 2412
1 Die Stromversorgung erfolgt über einen schwarzen 8-poligen Stecker.
2 Die Datenübertragung erfolgt über einen grünen 4-poligen Stecker.
1
2
wave-scan 3 ROBOTIC
Hardware | 2
11
