2 | Hardware
2.4 Status-LEDs
Das Gerät verfügt über vier Leuchtdioden (LEDs) zur Statusanzeige.

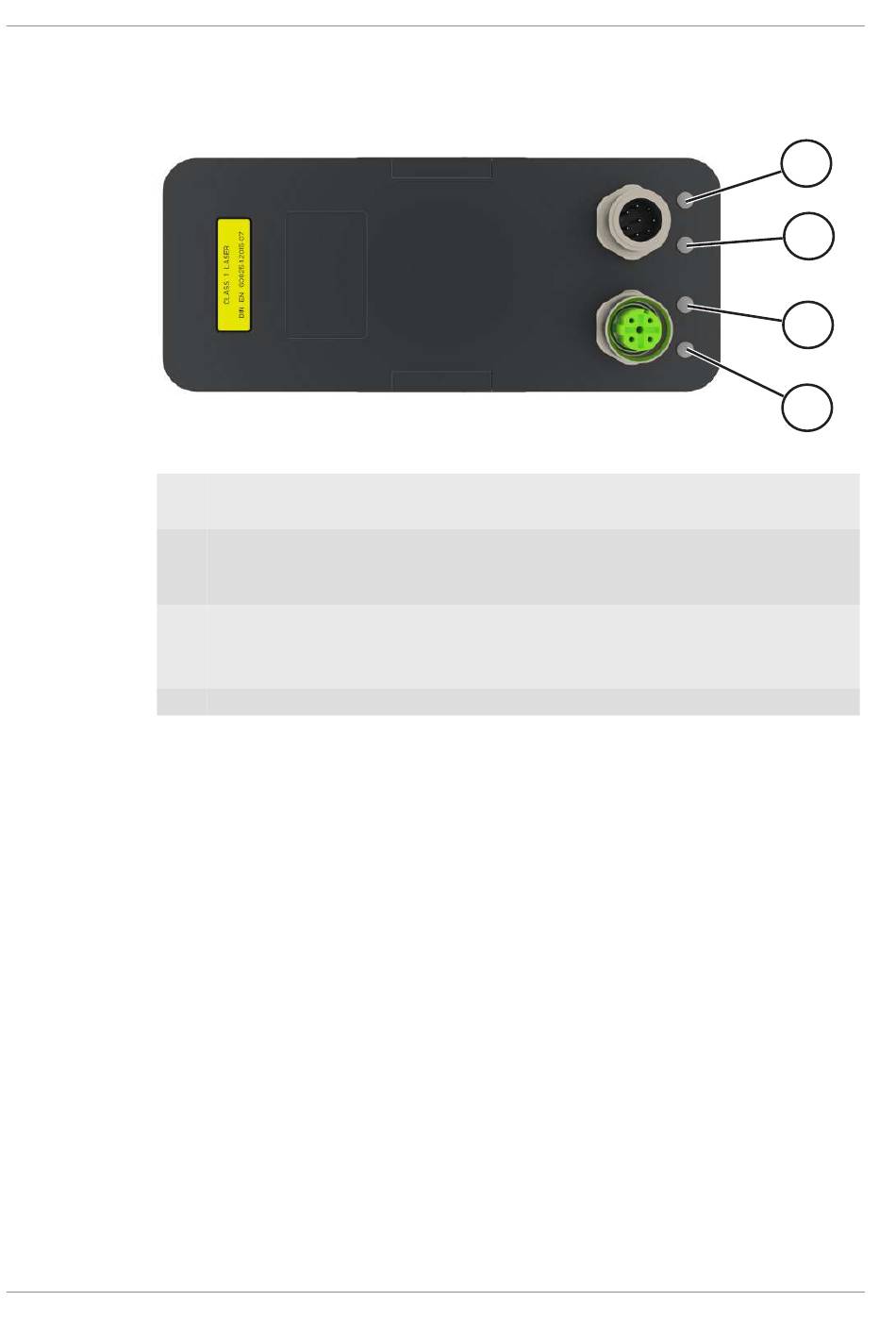

Abb. 5: Status-LEDs des wave-scan 3 ROBOTIC
Sollte während der Messung ein Fehler auftreten, so wird dieser durch eine rot blinkende
Leuchtdiode (LED 3) signalisiert. Der zugehörige Fehlercode wird in smart-robotic angezeigt.
12
1 Leuchtet grün, wenn das Gerät eine active Verbindung erkennt.
Blinkt grün, wenn CRS aktiv (hoch) ist und zeigt damit Aktivität an.
2 Leuchtet blau, wenn die Übertragungsgeschwindigkeit 100 Mbps beträgt.
Sie ist inaktiv, wenn die Übertragungsgeschwindigkeit 10 Mbit/s beträgt oder wenn die
Verbindung unterbrochen ist.
3 Zeigt den Status der Messung an:
• Leuchtet während der Messung grün.
• Leuchtet rot, wenn Messfehler auftreten.
4 Leuchtet grün, wenn das Netzteil angeschlossen ist.
wave-scan 3 ROBOTIC
BYK-Gardner GmbH
4
3
2
1
301 200 141 D 2412
