b) Anschluss an herkömmliche Spannungs-/Stromversorgung

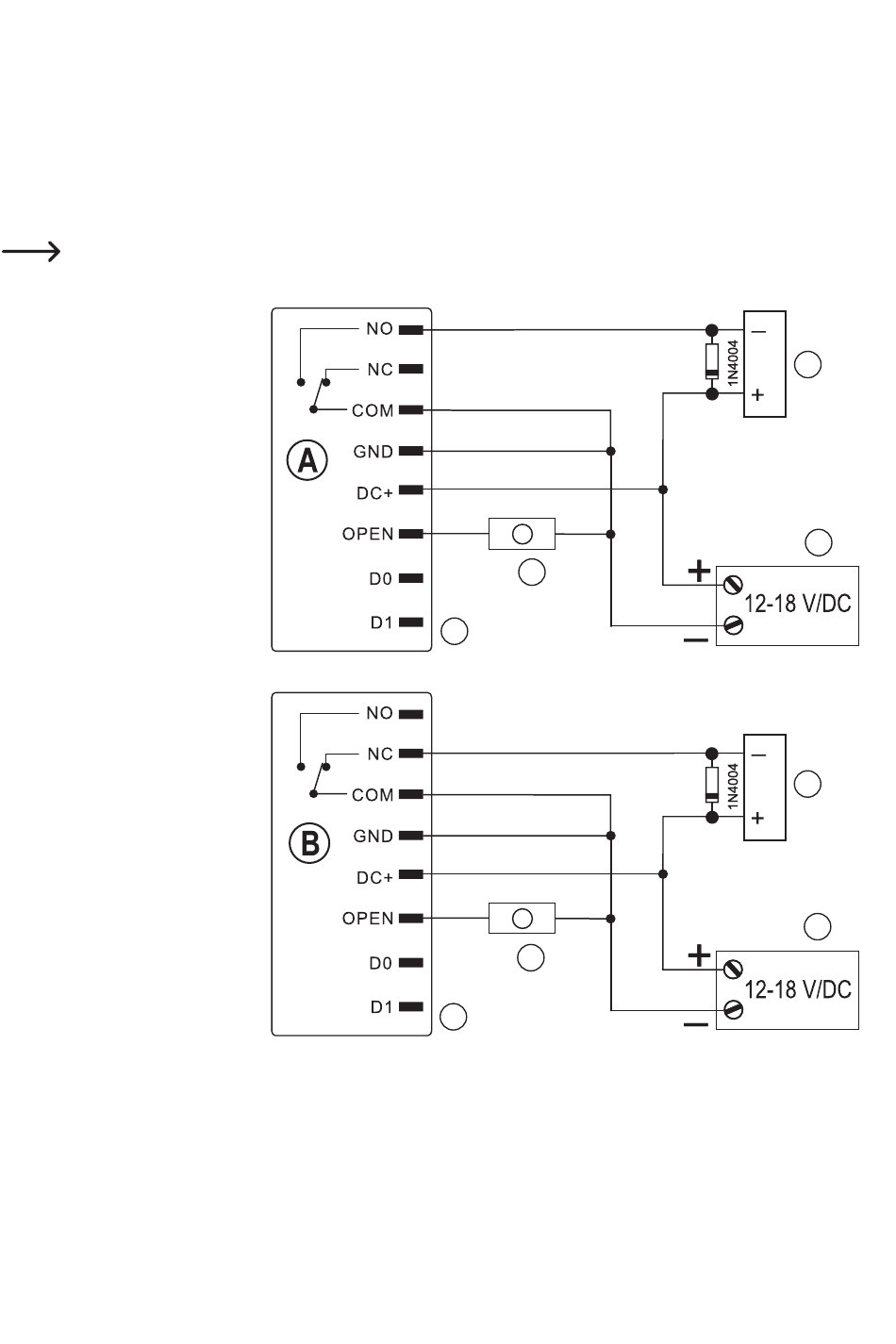

Soll zum Betrieb ein herkömmliches Netzteil verwendet werden, so beachten Sie die nachfolgenden Abbildungen mit
dem Anschlussschema.
A) „Fail-Secure"-Türöffner: Dieser gibt den Verschlussriegel nur dann frei, wenn seine Betriebsspannung anliegt (üb-
liche Bauart bei Haustüren).
B) „Fail-Safe"-Türöffner; Dieser gibt den Verschlussriegel nur dann frei, wenn die Betriebsspannung fehlt (seltene
Bauart, wird z.B. für Fluchtweg-Türen verwendet, da bei Stromausfall die Tür geöffnet werden kann).
Die beiliegende Diode muss polungsrichtig in der Nähe des Türöffners angeschlossen werden, um das
Codeschloss vor Spannungsspitzen zu schützen.
1 Codeschloss
2 Türöffner-Taste
3 Netzteil
4 „Fail-Secure"-Türöffner
5 „Fail-Safe"-Türöffner
2
1
2
1
4
3
5
3
