c) Anschluss an Alarmanlage
Beachten Sie die Bedienungsanleitung zu der von Ihnen verwendeten Alarmanlage. Das Relais im Codeschloss
schaltet, wenn ein gültiger Transponder erkannt wird. Eine Alarmanlage könnte somit scharf bzw. unscharf geschaltet
werden.
d) Wiegand-Schnittstelle
Die Wiegand-Schnittstelle des Codeschlosses kann auf zwei verschiedene Arten eingesetzt werden:
1) Das Codeschloss arbeitet als externer Kartenleser
Das Codeschloss kann an einem geeigneten Wiegand-Controller angeschlossen werden und dient dort als exter-
ner Kartenleser. Die Transponderdaten werden über ein 26bit-Protokoll übertragen; deshalb muss der verwendete
Wiegand-Controller dieses unterstützen.
Beachten Sie die Bedienungsanleitung Ihres
Wiegand-Controllers.

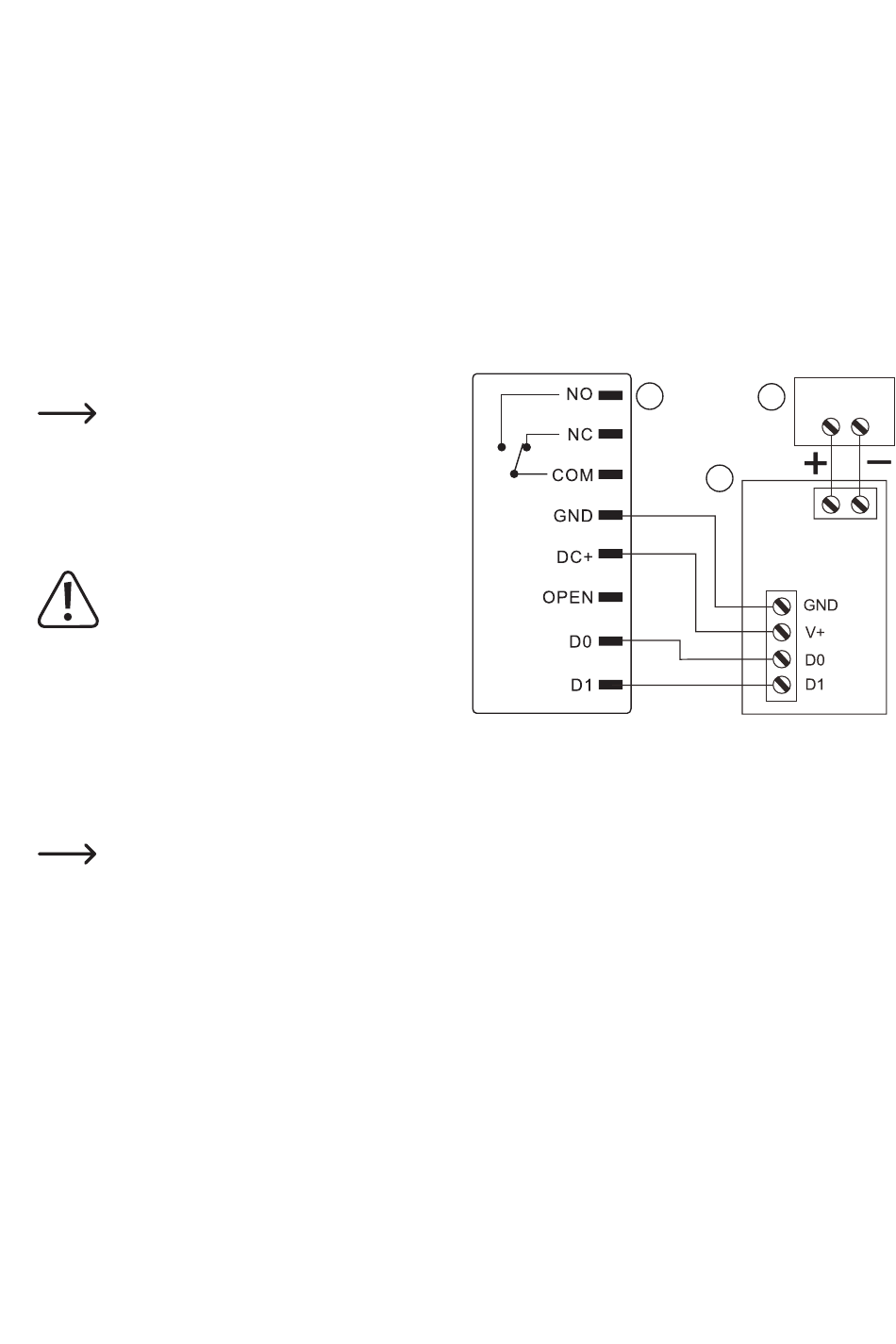

1 Codeschloss
2 Wiegand-Controller
3 Netzteil
Das Codeschloss arbeitet mit einer Betriebs-
spannung von 12 - 18 V/DC. Sofern der
Wiegand-Controller diese nicht zur Verfügung
stellt, benötigen Sie für das Codeschloss ein
separates Netzteil. Die Beschaltung ist dann
anders vorzunehmen als im Bild gezeigt.
2) Am Codeschloss wird ein externer Kartenleser angeschlossen
Das Codeschloss arbeitet selbst als Wiegand-Controller und erlaubt es, einen externen Kartenleser (mit 26- oder
34bit-Protokoll, automatische Erkennung) zu betreiben.
Es sind sowohl Kartenleser für 125 kHz-Transponder als auch Kartenleser mit der MIFARE
Chipkartentechnik (13,561 MHz) zulässig.
Falls ein derartiger MIFARE
pondern ausschließlich hierüber stattfinden.
Bei Anschluss eines Kartenlesers für 125 kHz-Transponder ist der Anlernvorgang sowohl über das Code-
schloss als auch über den Kartenleser möglich (sollten hier Probleme auftreten, verwenden Sie zum Anler-
nen nur den externen Kartenleser).
Achten Sie darauf dass die beiden Datenleitungen D0 und D1 nicht vertauscht werden; D0 muss immer mit D0 ver-
bunden werden und D1 mit D1. Die restliche Beschaltung kann wie in Kapitel 7. b) erfolgen. Beachten Sie in jedem
Falle die Bedienungsanleitung des verwendeten externen Kartenlesers.
10
-Chipkartenleser angeschlossen ist, so kann das Anlernen von neuen Trans-
®
1
3
2
-
®
