7. Bedienelemente und Anschlüsse
1
2
Auf der Rückseite liegt ein Helligkeitssensor, der als Sabotageschutz dient.
Anschlusskabel:
Farbe
Aufschrift
Rot
12 - 18 V/DC
Schwarz
GND
Blau
NO
Braun
COM
Grau
NC
Gelb
OPEN
Weiß
D1
Grün
D0
3
1

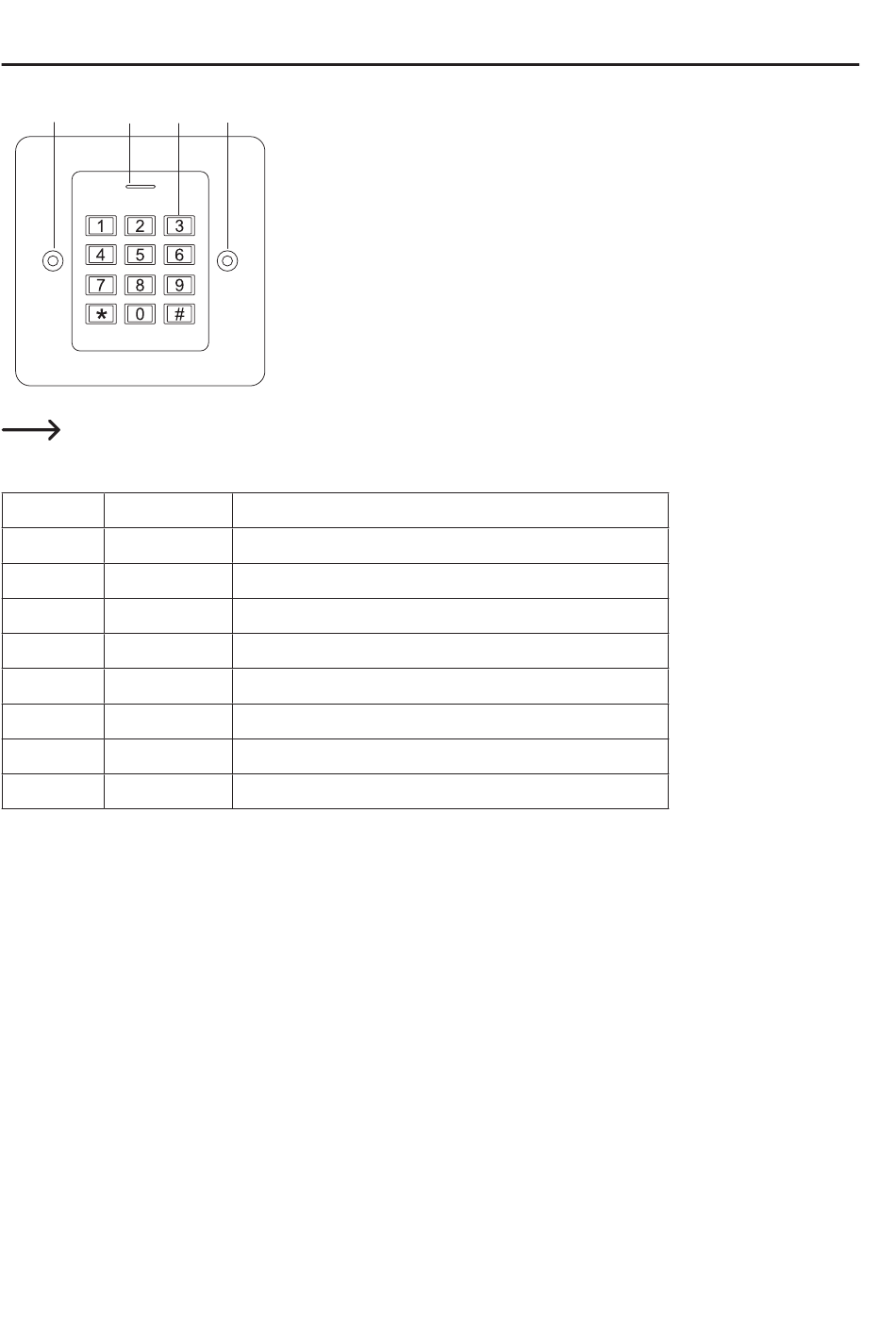

1 Öffnung für Wandmontage
2 Anzeige-LED
3 Tastenfeld mit dahinter integriertem RFID-Sensor
Funktion
Betriebsspannung 12 - 18 V/DC
GND/Masse
NO-Kontakt (Schließerkontakt) des Relais
COM-Kontakt (Mittelkontakt) des Relais
NC-Kontakt (Öffnerkontakt) des Relais
Türöffner-Taste
Wiegand Data1
Wiegand Data0
