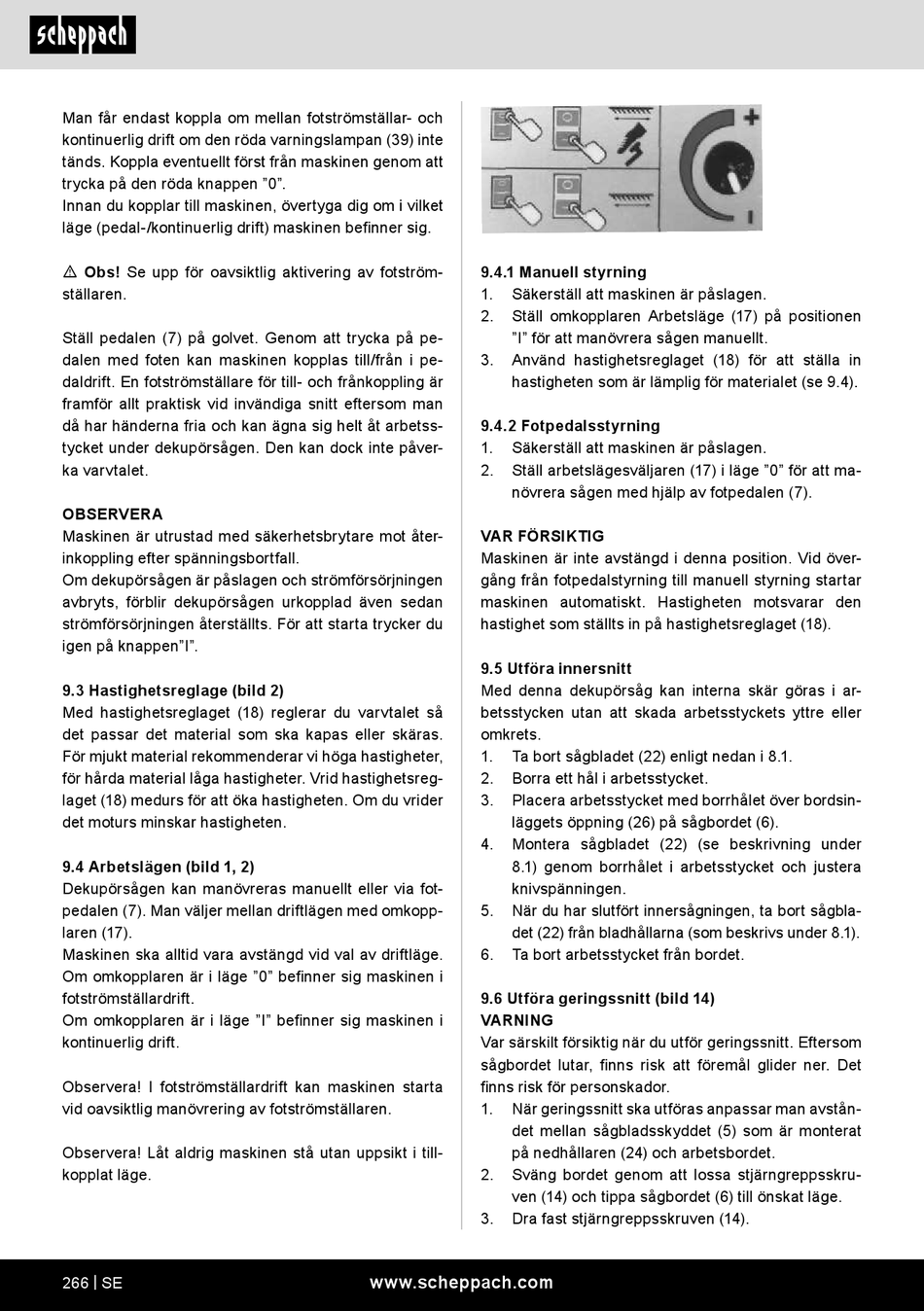

Scheppach DECO-XL Original Bedienungsanleitung Seite 266

Man får endast koppla om mellan fotströmställar- och
kontinuerlig drift om den röda varningslampan (39) inte
tänds. Koppla eventuellt först från maskinen genom att
trycka på den röda knappen "0".
Innan du kopplar till maskinen, övertyga dig om i vilket
läge (pedal-/kontinuerlig drift) maskinen befinner sig.
m Obs! Se upp för oavsiktlig aktivering av fotström-
ställaren.
Ställ pedalen (7) på golvet. Genom att trycka på pe-
dalen med foten kan maskinen kopplas till/från i pe-
daldrift. En fotströmställare för till- och frånkoppling är
framför allt praktisk vid invändiga snitt eftersom man
då har händerna fria och kan ägna sig helt åt arbetss-
tycket under dekupörsågen. Den kan dock inte påver-
ka varvtalet.
OBSERVERA
Maskinen är utrustad med säkerhetsbrytare mot åter-
inkoppling efter spänningsbortfall.
Om dekupörsågen är påslagen och strömförsörjningen
avbryts, förblir dekupörsågen urkopplad även sedan
strömförsörjningen återställts. För att starta trycker du
igen på knappen"I".
9.3 Hastighetsreglage (bild 2)
Med hastighetsreglaget (18) reglerar du varvtalet så
det passar det material som ska kapas eller skäras.
För mjukt material rekommenderar vi höga hastigheter,
för hårda material låga hastigheter. Vrid hastighetsreg-
laget (18) medurs för att öka hastigheten. Om du vrider
det moturs minskar hastigheten.
9.4 Arbetslägen (bild 1, 2)
Dekupörsågen kan manövreras manuellt eller via fot-
pedalen (7). Man väljer mellan driftlägen med omkopp-
laren (17).
Maskinen ska alltid vara avstängd vid val av driftläge.
Om omkopplaren är i läge "0" befinner sig maskinen i
fotströmställardrift.
Om omkopplaren är i läge "I" befinner sig maskinen i
kontinuerlig drift.
Observera! I fotströmställardrift kan maskinen starta
vid oavsiktlig manövrering av fotströmställaren.
Observera! Låt aldrig maskinen stå utan uppsikt i till-
kopplat läge.
266 | SE
9.4.1 Manuell styrning
1. Säkerställ att maskinen är påslagen.
2. Ställ omkopplaren Arbetsläge (17) på positionen
"I" för att manövrera sågen manuellt.
3. Använd hastighetsreglaget (18) för att ställa in
hastigheten som är lämplig för materialet (se 9.4).
9.4.2 Fotpedalsstyrning
1. Säkerställ att maskinen är påslagen.
2. Ställ arbetslägesväljaren (17) i läge "0" för att ma-
növrera sågen med hjälp av fotpedalen (7).
VAR FÖRSIKTIG
Maskinen är inte avstängd i denna position. Vid över-
gång från fotpedalstyrning till manuell styrning startar
maskinen automatiskt. Hastigheten motsvarar den
hastighet som ställts in på hastighetsreglaget (18).
9.5 Utföra innersnitt
Med denna dekupörsåg kan interna skär göras i ar-
betsstycken utan att skada arbetsstyckets yttre eller
omkrets.
1. Ta bort sågbladet (22) enligt nedan i 8.1.
2. Borra ett hål i arbetsstycket.
3. Placera arbetsstycket med borrhålet över bordsin-
läggets öppning (26) på sågbordet (6).
4. Montera sågbladet (22) (se beskrivning under
8.1) genom borrhålet i arbetsstycket och justera
knivspänningen.
5. När du har slutfört innersågningen, ta bort sågbla-
det (22) från bladhållarna (som beskrivs under 8.1).
6. Ta bort arbetsstycket från bordet.
9.6 Utföra geringssnitt (bild 14)
VARNING
Var särskilt försiktig när du utför geringssnitt. Eftersom
sågbordet lutar, finns risk att föremål glider ner. Det
finns risk för personskador.
1. När geringssnitt ska utföras anpassar man avstån-
det mellan sågbladsskyddet (5) som är monterat
på nedhållaren (24) och arbetsbordet.
2. Sväng bordet genom att lossa stjärngreppsskru-
ven (14) och tippa sågbordet (6) till önskat läge.
3. Dra fast stjärngreppsskruven (14).
