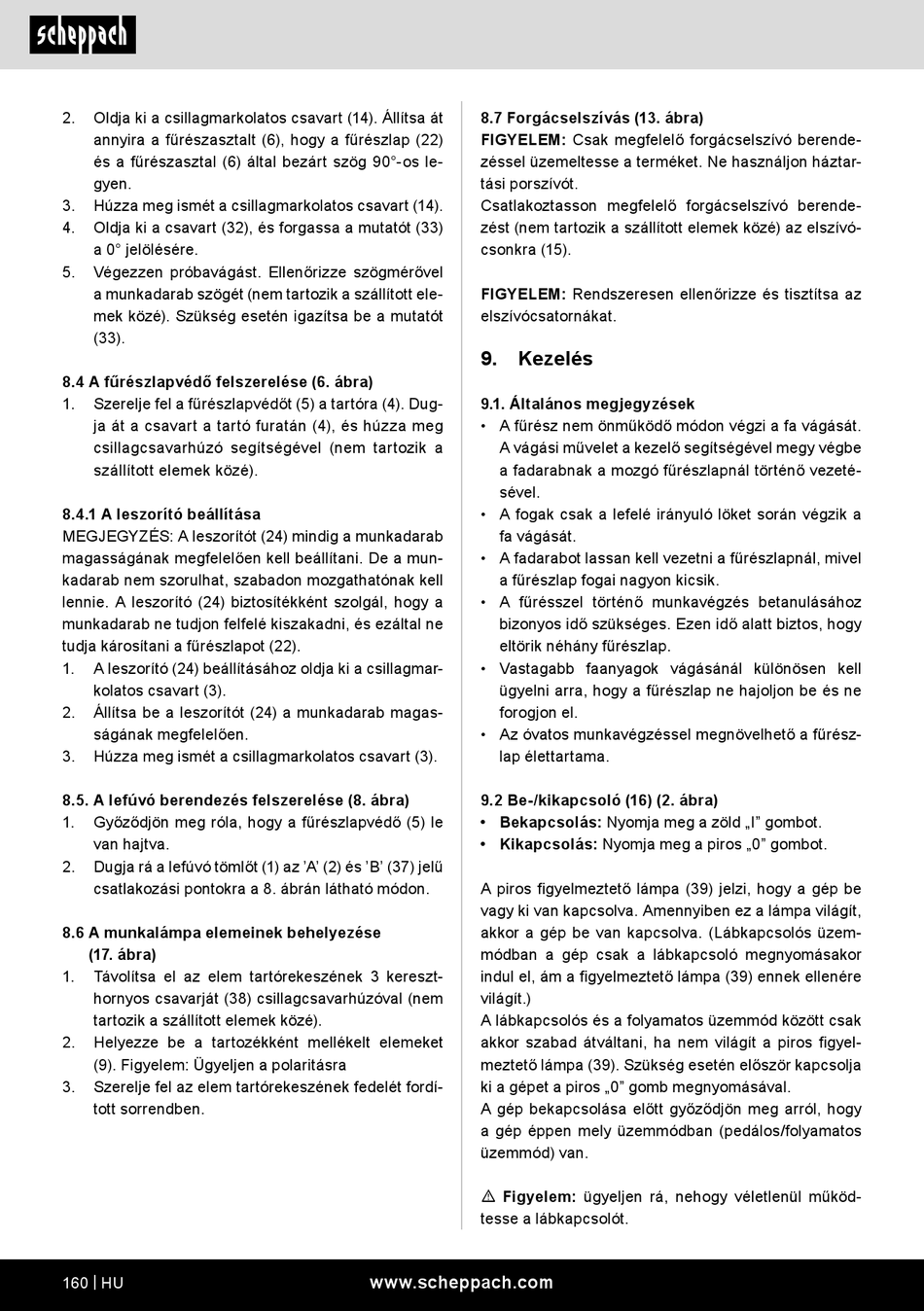

2. Oldja ki a csillagmarkolatos csavart (14). Állítsa át
annyira a fűrészasztalt (6), hogy a fűrészlap (22)
és a fűrészasztal (6) által bezárt szög 90°-os le-
gyen.
3. Húzza meg ismét a csillagmarkolatos csavart (14).
4. Oldja ki a csavart (32), és forgassa a mutatót (33)
a 0° jelölésére.
5. Végezzen próbavágást. Ellenőrizze szögmérővel
a munkadarab szögét (nem tartozik a szállított ele-
mek közé). Szükség esetén igazítsa be a mutatót
(33).
8.4 A fűrészlapvédő felszerelése (6. ábra)
1. Szerelje fel a fűrészlapvédőt (5) a tartóra (4). Dug-
ja át a csavart a tartó furatán (4), és húzza meg
csillagcsavarhúzó segítségével (nem tartozik a
szállított elemek közé).
8.4.1 A leszorító beállítása
MEGJEGYZÉS: A leszorítót (24) mindig a munkadarab
magasságának megfelelően kell beállítani. De a mun-
kadarab nem szorulhat, szabadon mozgathatónak kell
lennie. A leszorító (24) biztosítékként szolgál, hogy a
munkadarab ne tudjon felfelé kiszakadni, és ezáltal ne
tudja károsítani a fűrészlapot (22).
1. A leszorító (24) beállításához oldja ki a csillagmar-
kolatos csavart (3).
2. Állítsa be a leszorítót (24) a munkadarab magas-
ságának megfelelően.
3. Húzza meg ismét a csillagmarkolatos csavart (3).
8.5. A lefúvó berendezés felszerelése (8. ábra)
1. Győződjön meg róla, hogy a fűrészlapvédő (5) le
van hajtva.
2. Dugja rá a lefúvó tömlőt (1) az 'A' (2) és 'B' (37) jelű
csatlakozási pontokra a 8. ábrán látható módon.
8.6 A munkalámpa elemeinek behelyezése
(17. ábra)
1. Távolítsa el az elem tartórekeszének 3 kereszt-
hornyos csavarját (38) csillagcsavarhúzóval (nem
tartozik a szállított elemek közé).
2. Helyezze be a tartozékként mellékelt elemeket
(9). Figyelem: Ügyeljen a polaritásra
3. Szerelje fel az elem tartórekeszének fedelét fordí-
tott sorrendben.
160 | HU
8.7 Forgácselszívás (13. ábra)
FIGYELEM: Csak megfelelő forgácselszívó berende-
zéssel üzemeltesse a terméket. Ne használjon háztar-
tási porszívót.
Csatlakoztasson megfelelő forgácselszívó berende-
zést (nem tartozik a szállított elemek közé) az elszívó-
csonkra (15).
FIGYELEM: Rendszeresen ellenőrizze és tisztítsa az
elszívócsatornákat.
9. Kezelés
9.1. Általános megjegyzések
• A fűrész nem önműködő módon végzi a fa vágását.
A vágási művelet a kezelő segítségével megy végbe
a fadarabnak a mozgó fűrészlapnál történő vezeté-
sével.
• A fogak csak a lefelé irányuló löket során végzik a
fa vágását.
• A fadarabot lassan kell vezetni a fűrészlapnál, mivel
a fűrészlap fogai nagyon kicsik.
• A fűrésszel történő munkavégzés betanulásához
bizonyos idő szükséges. Ezen idő alatt biztos, hogy
eltörik néhány fűrészlap.
• Vastagabb faanyagok vágásánál különösen kell
ügyelni arra, hogy a fűrészlap ne hajoljon be és ne
forogjon el.
• Az óvatos munkavégzéssel megnövelhető a fűrész-
lap élettartama.
9.2 Be-/kikapcsoló (16) (2. ábra)
• Bekapcsolás: Nyomja meg a zöld „I" gombot.
• Kikapcsolás: Nyomja meg a piros „0" gombot.
A piros figyelmeztető lámpa (39) jelzi, hogy a gép be
vagy ki van kapcsolva. Amennyiben ez a lámpa világít,
akkor a gép be van kapcsolva. (Lábkapcsolós üzem-
módban a gép csak a lábkapcsoló megnyomásakor
indul el, ám a figyelmeztető lámpa (39) ennek ellenére
világít.)
A lábkapcsolós és a folyamatos üzemmód között csak
akkor szabad átváltani, ha nem világít a piros figyel-
meztető lámpa (39). Szükség esetén először kapcsolja
ki a gépet a piros „0" gomb megnyomásával.
A gép bekapcsolása előtt győződjön meg arról, hogy
a gép éppen mely üzemmódban (pedálos/folyamatos
üzemmód) van.
m Figyelem: ügyeljen rá, nehogy véletlenül működ-
tesse a lábkapcsolót.
