2 SolvisMax Gas und Öl
2.2 Ost- / West-Dach

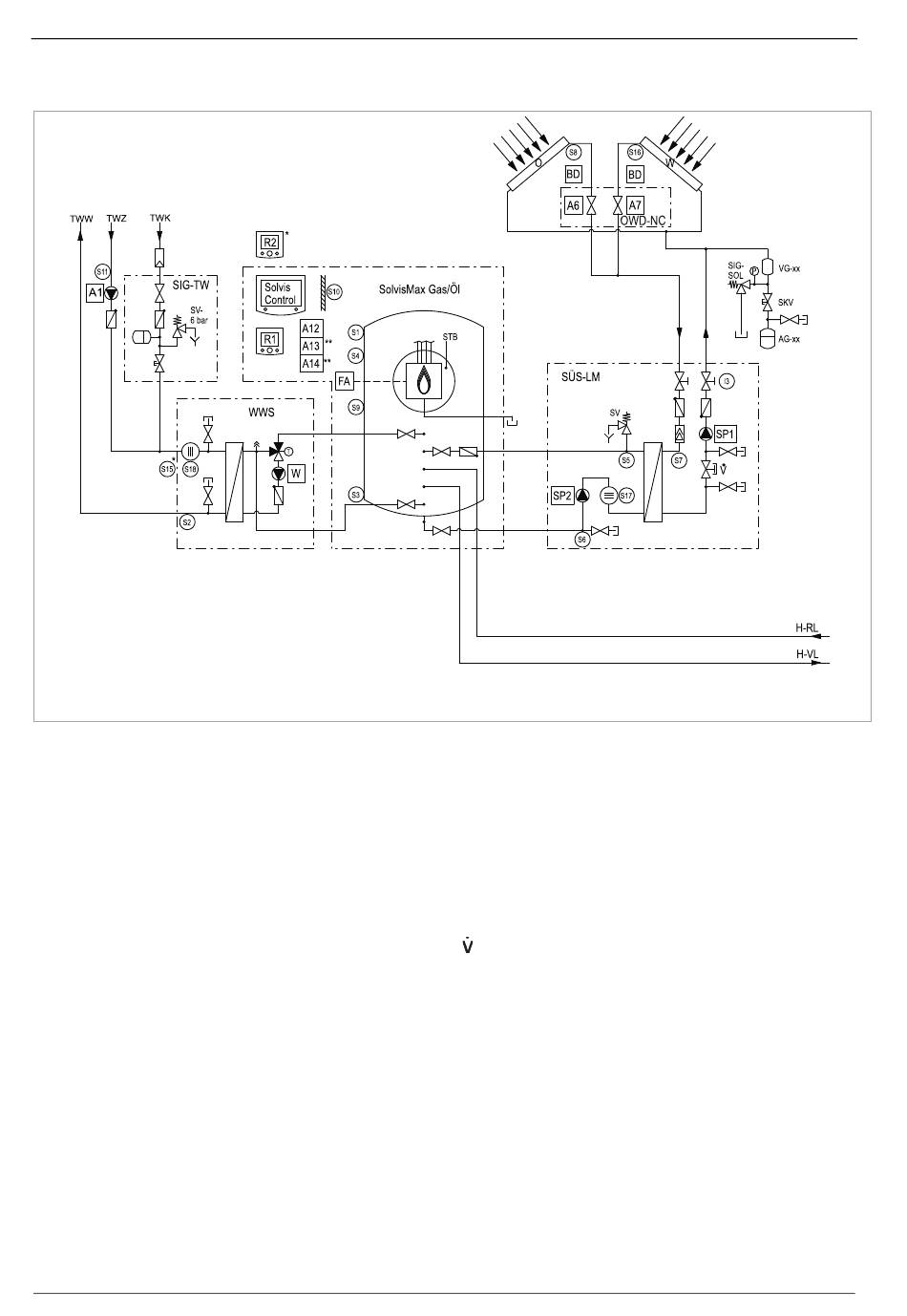

Abb. 3: SolvisMax Gas / SolvisMax Öl mit Ost-West-Dach sowie zwei gemischten Heizkreisen – Teil 1
* optional, ** gilt nur für SÖ
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• Kollektor(feld) zusätzlich auf gegenüberliegender Dach-
hälfte (Ost-West-Dach)
Baugruppen:
BD Blitzschutzdose
HKS-G Heizkreisstation, gemischt
AG-xx Solar-Ausdehnungsgefäß
VG-xx Solar-Vorschaltgefäß
WWS Warmwasserstation
SG-H Sicherheitsgruppe Heizkreis
SIG-TW Sicherheitsgruppe Trinkwasseranschluss
SÜS Solarwärmeübergabestation
VTL-3 Verteilbalken 3-fach
8
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
SKV Solar-Kappenventil
SIG-SOL Solar-Sicherheitsgruppe
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
HK1 -2 Heizkreis 1 bis 2
BS Brennerstecker
FA Feuerungsautomat
STB Sicherheitstemperaturbegrenzer
O Kollektor(feld) auf Ost-Dach
W Kollektor(feld) auf West-Dach
OWD-NC Ost-West-Dach-Set (OWD-S-NC)
