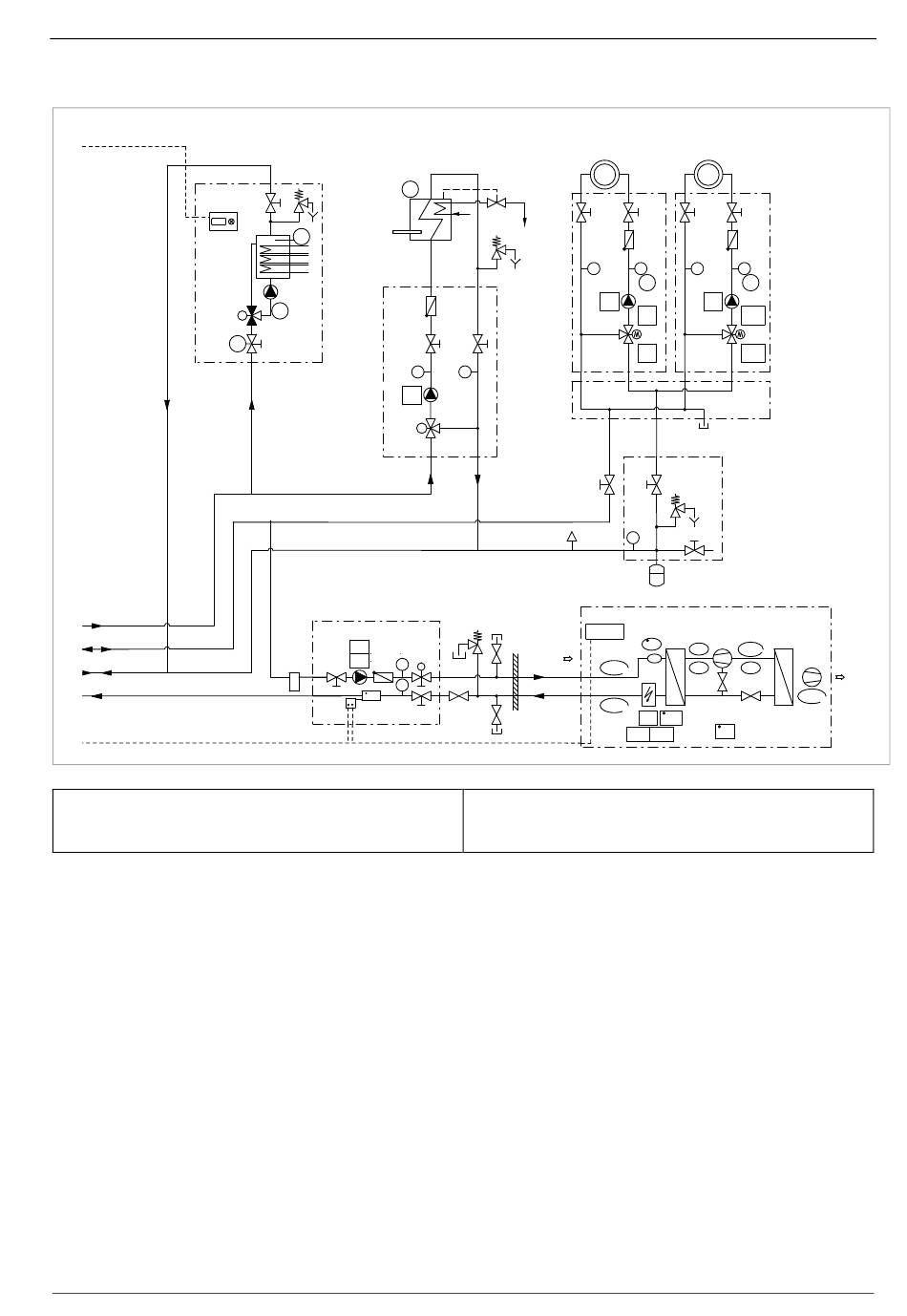

Abb. 36: SolvisMax Solo Festbrennstoffkessel mit zwei gemischten Heizkreisen, Solar und Wärmepumpe – Teil 2
Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor-
rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie-
nungs- und Wartungsanweisungen einzuhalten. Hinweise zur Fremdkes-
selanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
Richtige Zirkulationspumpe
Vor Anschluss einer Zirkulationspumpe anhand der Bedie-
nungsanleitung des Herstellers prüfen, ob das Modell für
den Betrieb an einem Schaltrelais-Ausgang geeignet ist.
Einige Pumpen verfügen über eigene Steuerelektronik, um
sich an das Benutzerverhalten anzupassen (z.B. Grundfos
UPS 15-14 BA PM). Solche adaptiven Pumpen dürfen nicht
über die SolvisControl geschaltet werden, sondern müssen
dauerhaft mit Netzspannung versorgt werden. Dazu einen
freien Anschluss auf der 230 V Versorgungsplatine direkt
neben der Netzplatine nutzen oder den Ausgang A1 im
