Solvis SolvisMax Bedienungsanleitung Seite 14

2 SolvisMax Gas und Öl
2.5 Schwimmbad (Pool)

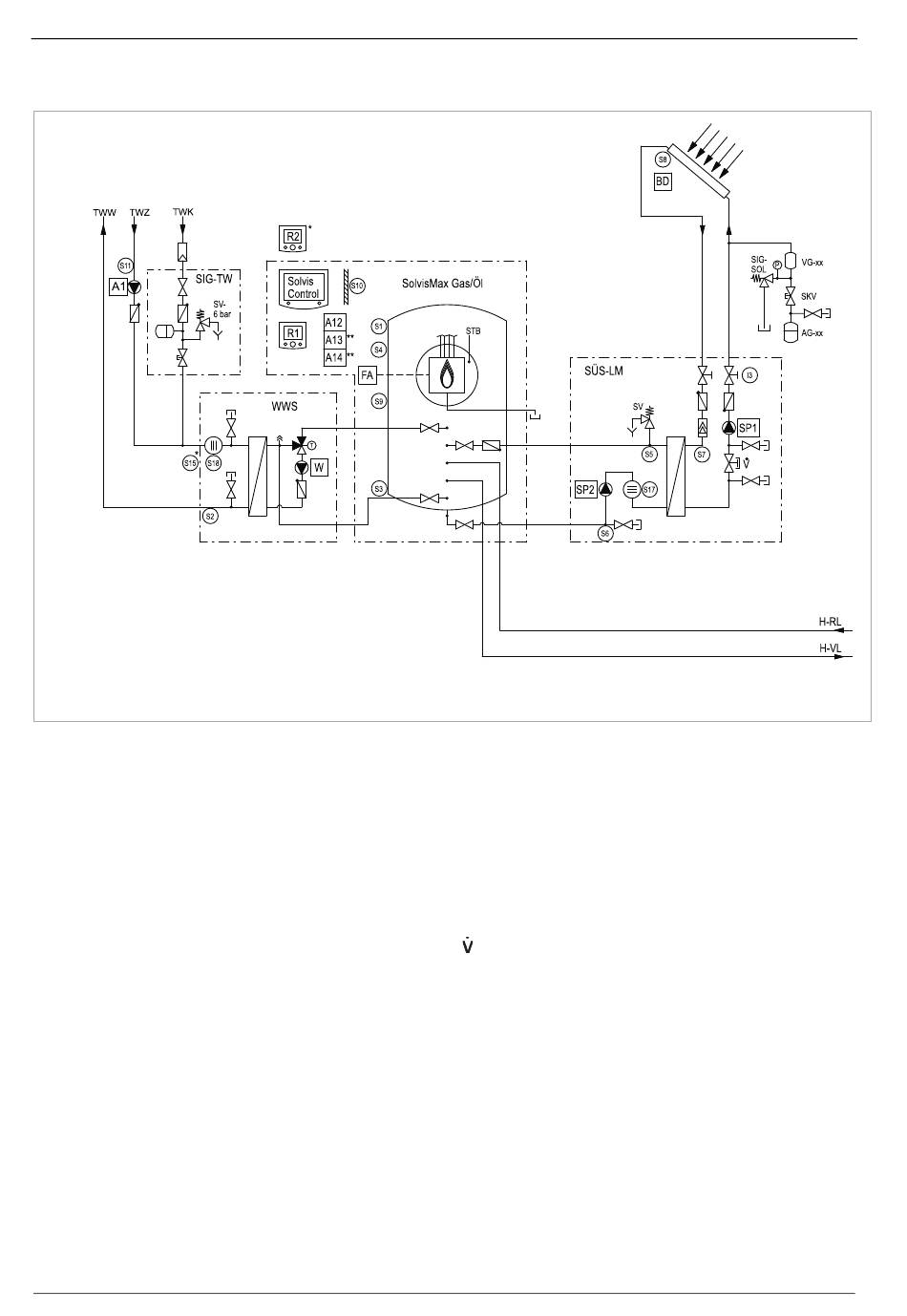

Abb. 9: SolvisMax Gas / SolvisMax Öl mit Schwimmbadbeheizung und zwei gemischten Heizkreisen – Teil 1
* optional, ** gilt nur für SÖ
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• solare Schwimmbadbeheizung
Baugruppen:
BD Blitzschutzdose
HKS-G Heizkreisstation, gemischt
AG-xx Solar-Ausdehnungsgefäß
VG-xx Solar-Vorschaltgefäß
WWS Warmwasserstation
SG-H Sicherheitsgruppe Heizkreis
SIG-TW Sicherheitsgruppe Trinkwasseranschluss
SÜS Solarwärmeübergabestation
VTL-2 Verteilbalken 2-fach
RF Poolsensor BE-SC-2-O-SEN
14
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
SKV Solar-Kappenventil
SIG-SOL Solar-Sicherheitsgruppe
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
HK1 -3 Heizkreis 1 bis 3
BS Brennerstecker
FA Feuerungsautomat
STB Sicherheitstemperaturbegrenzer
Pool Schwimmbad
R3 Anschluss Raumbedienelement HK 3
