2 SolvisMax Gas und Öl
2 SolvisMax Gas und Öl
2.1 Grundausstattung

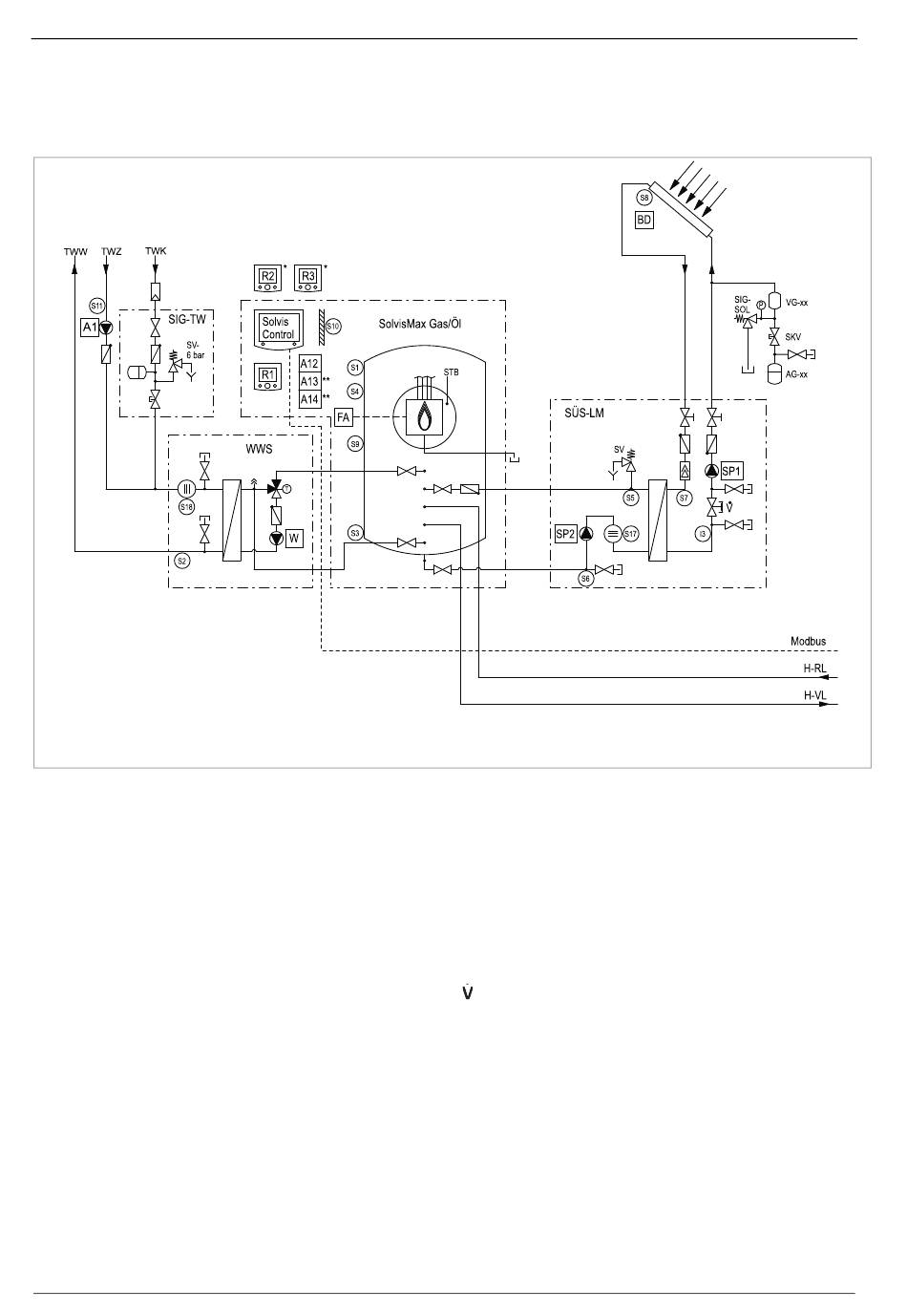

Abb. 1: SolvisMax Gas / SolvisMax Öl Grundausstattung mit drei gemischten Heizkreisen – Teil 1
* optional, ** gilt nur für SÖ
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• ein weiterer temperaturbegrenzter oder gemischter
Heizkreis
Baugruppen:
BD Blitzschutzdose
HKS-G Heizkreisstation, gemischt
AG-xx Solar-Ausdehnungsgefäß
VG-xx Solar-Vorschaltgefäß
WWS Warmwasserstation
SG-H Sicherheitsgruppe Heizkreis
SIG-TW Sicherheitsgruppe Trinkwasseranschluss
SÜS Solarwärmeübergabestation
WMZ-S-WM Wärmemengenzähler
VTL-3 Verteilbalken 3-fach
6
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
SKV Solar-Kappenventil
SIG-SOL Solar-Sicherheitsgruppe
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
HK1 -3 Heizkreis 1 bis 3
WME Wärmeerfassungsgerät
BS Brennerstecker
FA Feuerungsautomat
STB Sicherheitstemperaturbegrenzer
