2 SolvisMax Gas und Öl
2.3 Festbrennstoffkessel

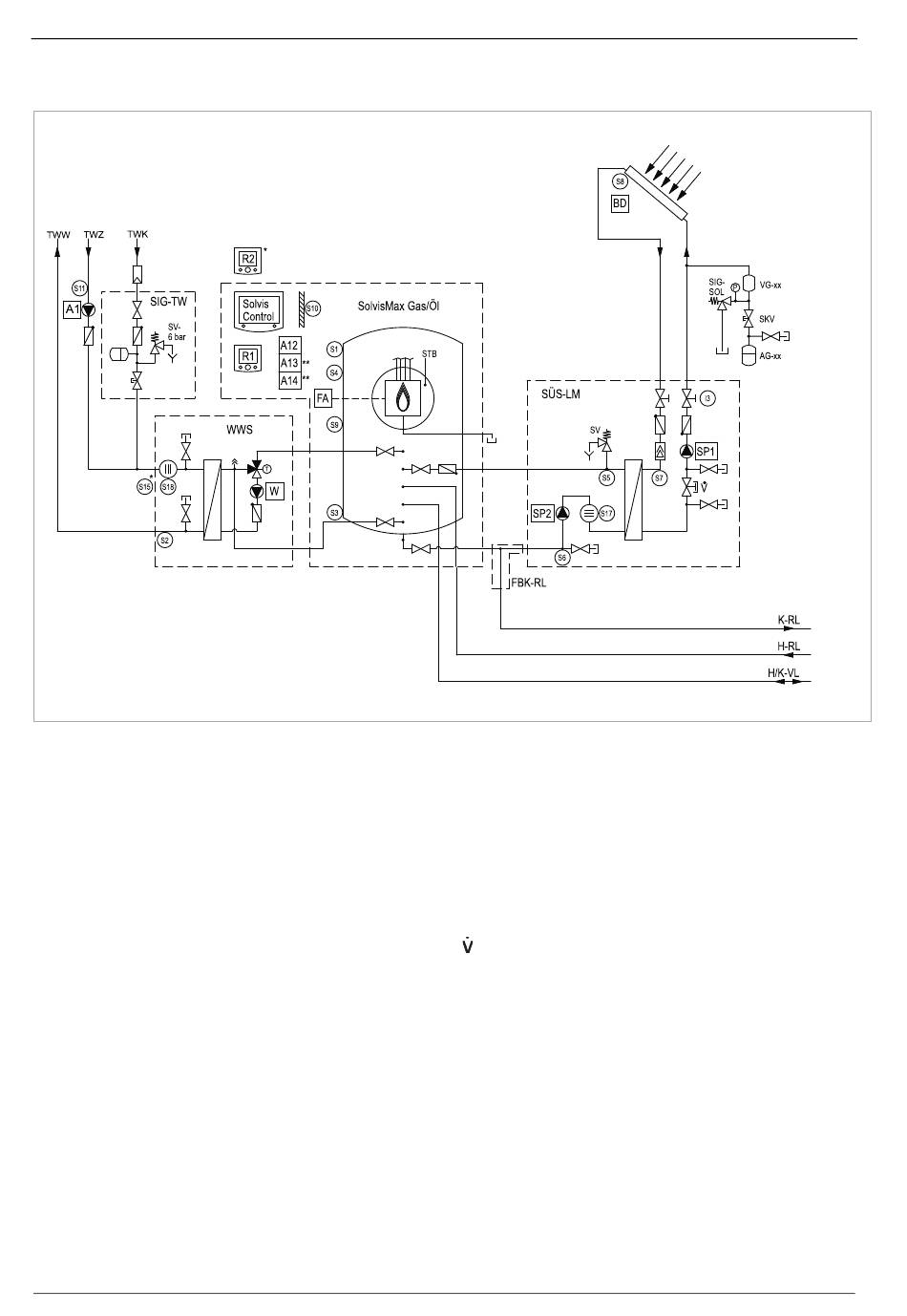

Abb. 5: SolvisMax Gas / SolvisMax Öl mit Solaranlage, Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 2
* optional, ** gilt nur für SÖ
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• zusätzlicher Festbrennstoffkessel
Baugruppen:
BD Blitzschutzdose
HKS-G Heizkreisstation, gemischt
AG-xx Solar-Ausdehnungsgefäß
VG-xx Solar-Vorschaltgefäß
WWS Warmwasserstation
SG-H Sicherheitsgruppe Heizkreis
SIG-TW Sicherheitsgruppe Trinkwasseranschluss
SÜS Solarwärmeübergabestation
PLAS Pufferladestation
VTL-3 Verteilbalken 3-fach
10
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
SKV Solar-Kappenventil
SIG-SOL Solar-Sicherheitsgruppe
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
FA Feuerungsautomat
HK1-2 Heizkreis 1 bis 2
H-RL Heizungs-Rücklauf
H/K-VL Heizungs- und Kessel-Vorlauf
K-RL Kessel-Rücklauf
STB Sicherheitstemperaturbegrenzer
FBK Festbrennstoffkessel
TAS Thermische Ablaufsicherung
FBK-RL Anschlussrohr FBK-Rücklauf (RO-FBK-RL)
