3 SolvisMax Gas-/Öl-Hybrid mit SolvisLea/SolvisMia
3 SolvisMax Gas-/Öl-Hybrid mit SolvisLea/SolvisMia
3.1 Grundausstattung
TWZ
TWK
TWW
S11
SIG-TW
A1
SV-
6 bar
*
S15
S18
S2

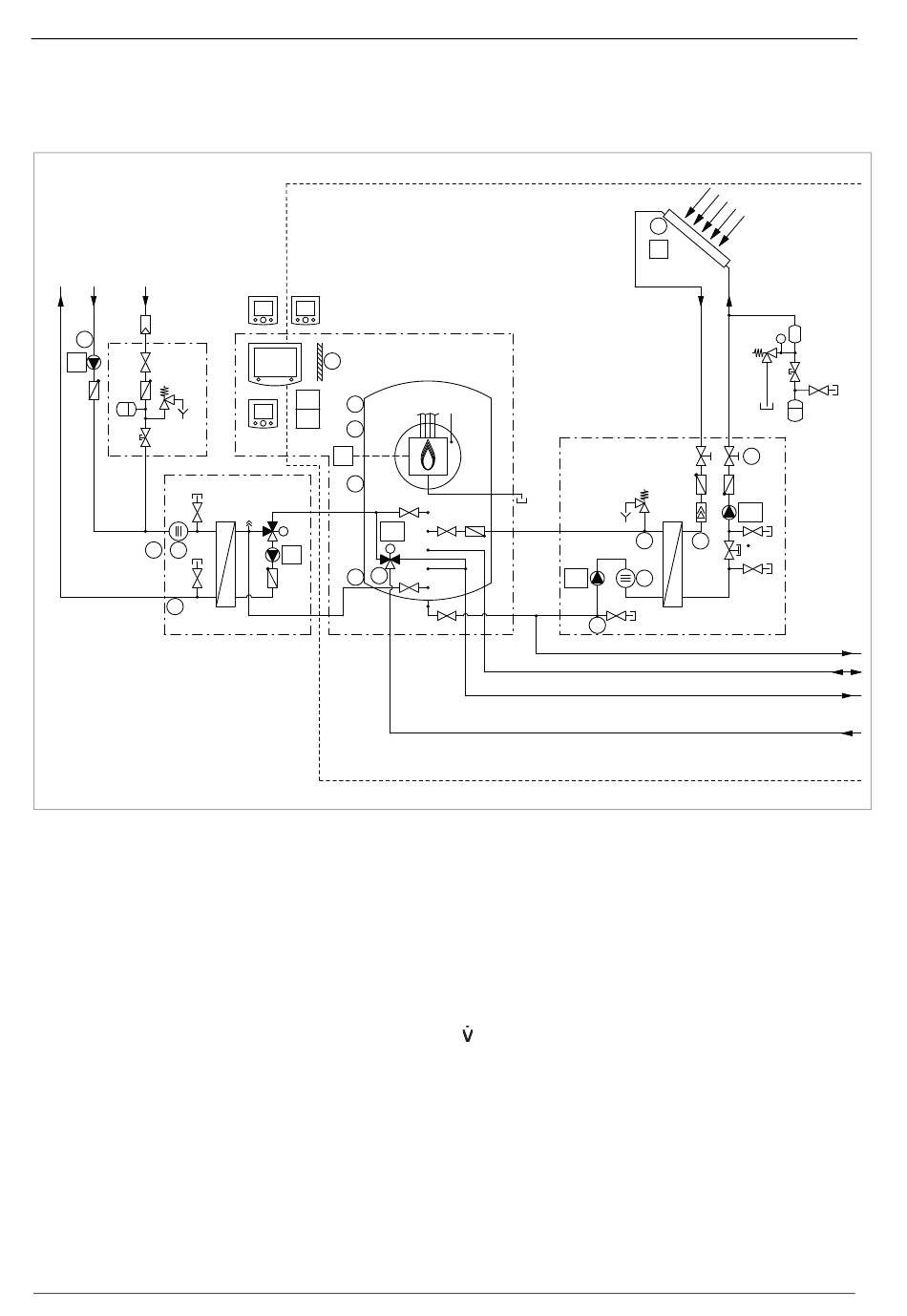

Abb. 11: SolvisMax Gas-Hybrid / Öl-Hybrid Grundausstattung mit drei gemischten Heizkreisen, Solar und Wärmepumpe – Teil 1
* optional, ** gilt nur für Öl-Hybrid, *** Elektroheizstab nur bei SolvisLea
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• Wärmepumpe SolvisLea/SolvisMia
• optional: SolvisTom 9 (PV2Heaht)
• ein weiterer temperaturbegrenzter oder gemischter
Heizkreis
Baugruppen:
BD
Blitzschutzdose
HKS-G
Heizkreisstation, gemischt
AG-xx
Solar-Ausdehnungsgefäß
VG-xx
Solar-Vorschaltgefäß
WWS
Warmwasserstation
SG-H
Sicherheitsgruppe Heizkreis
SIG-TW
Sicherheitsgruppe Trinkwasseranschluss
SÜS
Solarwärmeübergabestation
SST-TOM-9
PV2Heat SolvisTom 9
VTL-3
Verteilbalken 3-fach
16
*
*
R2
R3
Solvis
SolvisMax Gas/Öl
S10
Control
A12
S1
R1
**
A13
S4
FA
S9
WWS
A14
T
M
W
S14
S3
STB
SÜS-LM
SP2
S6
Abkürzungen
LA
Luftabscheider
AG
Ausdehnungsgefäß
SAS
Schlammabscheider
SV
Sicherheitsventil
SKV
Solar-Kappenventil
SIG-SOL
Solar-Sicherheitsgruppe
TWK
Trinkwassernetz, Anschluss kalt
TWW
Trinkwassernetz, Anschluss warm
TWZ
Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
HK1 -3
Heizkreis 1 bis 3
BS
Brennerstecker
FA
Feuerungsautomat
STB
Sicherheitstemperaturbegrenzer
WP-RL
Wärmepumpe-Rücklauf
WP-VL
Wärmepumpe-Vorlauf
Modbus
Signalleitung Modbus
ALS-MAX-7 · Technische Änderungen vorbehalten · 27350-2n · SOLVIS
Modbus 2
S8
BD
SIG-
P
SOL
I3
SV
SP1
S5
S7
V
S17
Tom-RL
WP-/H-RL
VG-xx
SKV
AG-xx
H-VL
WP-VL
Modbus
