Solvis SolvisTim 3 kW Montage- Und Bedienungsanleitung
Pv2heat-gerät zur nutzung überschüssigen solarstroms
Vorschau ausblenden
Andere Handbücher für SolvisTim 3 kW:
- Montage- und bedienungsanleitung (26 Seiten)
Verwandte Anleitungen für Solvis SolvisTim 3 kW
Inhaltszusammenfassung für Solvis SolvisTim 3 kW
- Seite 1 Montage- und Bedienungsanleitung SolvisTim 3 kW PV2Heat-Gerät zur Nutzung überschüssigen Solarstroms Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße Installation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
Menü „Zählfunktion“ .............................. 15 Erweiterte Einstellungen ............................16 Leistungsmesser..............................16 SolvisPortal ................................17 6 Fehlerbehebung ..............................18 Allgemeine Fehler..............................18 Fehlermeldungen ..............................18 Zurücksetzen der Zähler............................18 Zurücksetzen des mSTB ............................18 SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... - Seite 4 7 Wartung und Pflege .............................. 19 Allgemeine Pflege ..............................19 8 Außerbetriebnahme, Demontage und Entsorgung ..................20 9 Technische Daten ..............................21 Abmessungen und elektrische Kennzahlen ...................... 21 Anschlussplan ................................ 21 MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS...
-
Seite 5: Hinweise
Hersteller nicht. ACHTUNG Anleitung beachten Es ist verboten: Solvis haftet nicht für Schäden, die durch Nichtbe- • andere als in der Betriebsanleitung beschriebene Bautei- achten dieser Anleitung entstehen. le zu verwenden • Vor Bedienung oder Installation die Anleitung •... -
Seite 6: Lieferumfang

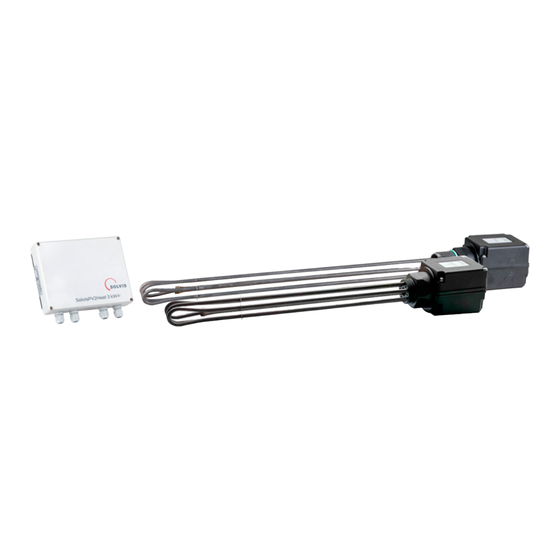

2 Hinweise 2.6 Lieferumfang Abb. 1: Lieferumfang SolvisTim 3 kW Leistungselektronik 3 kW Leistungsmesser Lumel N43 Stromwandler Lumel LCTR 45/14 Elektroheizstab Nicht im Bild: Montageanleitung mit Inbetriebnahmeprotokoll SD Karte MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 7: Produktbeschreibung
Netz eingespeisten Energie gesammelt. Durch die 3.1 Funktionsbeschreibung Auswertung der Energiebilanz können Stromüberschüsse optimal verwertet werden. Wenn die Maximaltemperatur SolvisTim 3 kW ist ein Gerät zur Umwandlung von über- im Pufferspeicher erreicht ist, wird der Heizvorgang been- schüssigem Photovoltaikstrom in Wärme (PV2Heat) und det. -
Seite 8: Montage
Abb. 3: Vorperforierte Stelle ausschneiden 2. Das Dämmmaterial heraustrennen( Abb. 4). Abb. 4: Dämmmaterial heraustrennen Elektroheizstab einsetzen 1. Stopfen abschrauben ( Abb. 5). Abb. 7: Kabelführung am Heizkessel Abb. 5: Stopfen abschrauben MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 9: Leistungselektronik
Vorbau verschrauben ( Abb. 9). Abb. 10: Leistungselektronik im Lademodul positionieren (SolvisMax) 2. Die Leistungselektronik im Lademodul verschrauben ( Abb. 11). Abb. 11: Leistungselektronik montiert (SolvisMax) Abb. 9: Montage der Leistungselektronik im Gestell (SolvisBen) SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 10: Elektrischer Anschluss
• Vor jedem Öffnen des Gehäuses das Gerät allpo- lig von der Netzspannung trennen! 4.3.1 Elektroheizstab Elektroheizstab anschließen 1. Das Kabel des Elektroheizstabes an die Leistungselekt- ronik anschließen ( Abb. 12). Abb. 12: Anschluss des Heizstabes an die Leistungselektronik MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 11: Leistungsmesser
2 m. Jeder Stromwandler bekommt ein eige- nes Kabel. Abb. 13: Anschlussplan des Leistungsmessers Stromzähler Modbus - Klemme 17 A (braun), Klemme 16 B (weiß) Sicherung (3x6A) Stromwandler, 3 Stück Sicherung (B16A) SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 12: Spannungsversorgung
Null gesetzt werden. • Falls Bedarf am aktuellen Zählerstand besteht, muss dieser vorher notiert werden. • Alle Zustände werden auf Null gesetzt. Zum Zurücksetzen des Zählers, siehe Kap. „Zurückset- zen der Zähler“, S. 18. MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 13: Funktionskontrolle
1. Eine Minute warten und die Watt-Anzeige auf dem Leistungsmesser beobachten. Beim Zuschalten des Heizstabes muss sich der angezeigte Wert entspre- chend der eingestellten Leistung ändern. Der angezeig- te Pfeil muss ggf. auch seine Richtung ändern. SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 14: Bedienung
Werte angezeigt: • der im Pufferspeicher gemessenen Wasser- • des Leistungsüberschusses, Temperaturen. Abb. 17: Anlagenschema SolvisTim Anzeige der gemessenen Temperaturen im Pufferspeicher Aktuelle Leistung des Elektroheizstabs Aktuell gemessener Energie-Überschuss MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 15: Menü „Heizkreise
Im Menü „Sonstiges“ => „Zählfunktion“ können alle ge- speicherten Daten über die Laufzeit und die Leistung abge- rufen werden. Untermenü „Laufzeiten“ Im Untermenü „Laufzeiten“ werden alle erfassten Laufzei- ten dargestellt. Abb. 21: Untermenü „Wärmemengen“ SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 16: Erweiterte Einstellungen
Abb. 23: Menü „Installateur“ Erweiterte Einstellungen vornehmen Abb. 24: Anzeige am Leistungsmesser 1. Über die Schaltflächen „Sonstiges“ => „Modbus“ => „PV2Heat (RTU 2)“ in das Einstellungsmenü navigieren. Das Menü „PV2Heat“ erscheint. MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 17: Solvisportal
SolvisTim-Anlage beschrieben. SolvisTim-Leistung dargestellt werden. Für weitere Informationen bitte die Anleitung des Diese können in der rechten Zähler-Auswahl eingeblendet SolvisPortals lesen. werden. Abb. 25: Anzeige der aktuellen Leistung Abb. 26: Anzeige "Wärmemenge PV2Heat" SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 18: Fehlerbehebung
Wärmemenge auf Null setzen 2. Mit einem dünnen Stift oder Schraubendreher den 1. Zum Menü „Sonstig.“ gehen. innenliegenden Knopf drücken. 2. „weiter“ wählen. 3. Gummikappe wieder aufsetzen. 3. „Zählfunktion“ wählen. 4. „Zählerstände verwalten“ wählen. MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 19: Wartung Und Pflege
ACHTUNG Oberflächen der Anlage sorgsam behandeln Beschädigung der Oberfläche durch Reinigungsmit- tel möglich! • Zum Reinigen der Außenhülle keine scharfen oder lösungsmittelhaltigen Reinigungsmittel verwenden. • Verunreinigungen mit einem weichen, feuchten Tuch entfernen. SOLVIS MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a... -
Seite 20: Außerbetriebnahme, Demontage Und Entsorgung
8 Außerbetriebnahme, Demontage und Entsorgung 8 Außerbetriebnahme, Demontage und Entsorgung Eine endgültige Außerbetriebnahme, Demontage und Entsorgung darf nur durch ausgebildetes Fachpersonal durchgeführt werden. Bauteile und Materialien müssen entsprechend der aktuellen Vorschriften entsorgt werden. MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS... -
Seite 21: Technische Daten
0 bis +40 °C Lagertemperatur –10 bis +60 °C 9.2 Anschlussplan Abb. 27: Anschluss Leistungsmesser SolvisTim 3 kW / SolvisTim 6 kW Hinweise zur Anbindung Zwischen EVU-Zähler und Leistungsmesser darf kein Verbraucher angeschlossen werden! S1, S2 Stromwandler mit eigenem Kabel. Die Anbindung von S1 und S2 erfolgt jeweils mit 2,5 mm² Querschnitt und einer maximalen Länge von 2 m. - Seite 22 Notizen MAL-TIM-3 · Technische Änderungen vorbehalten · 32498-3a SOLVIS...
