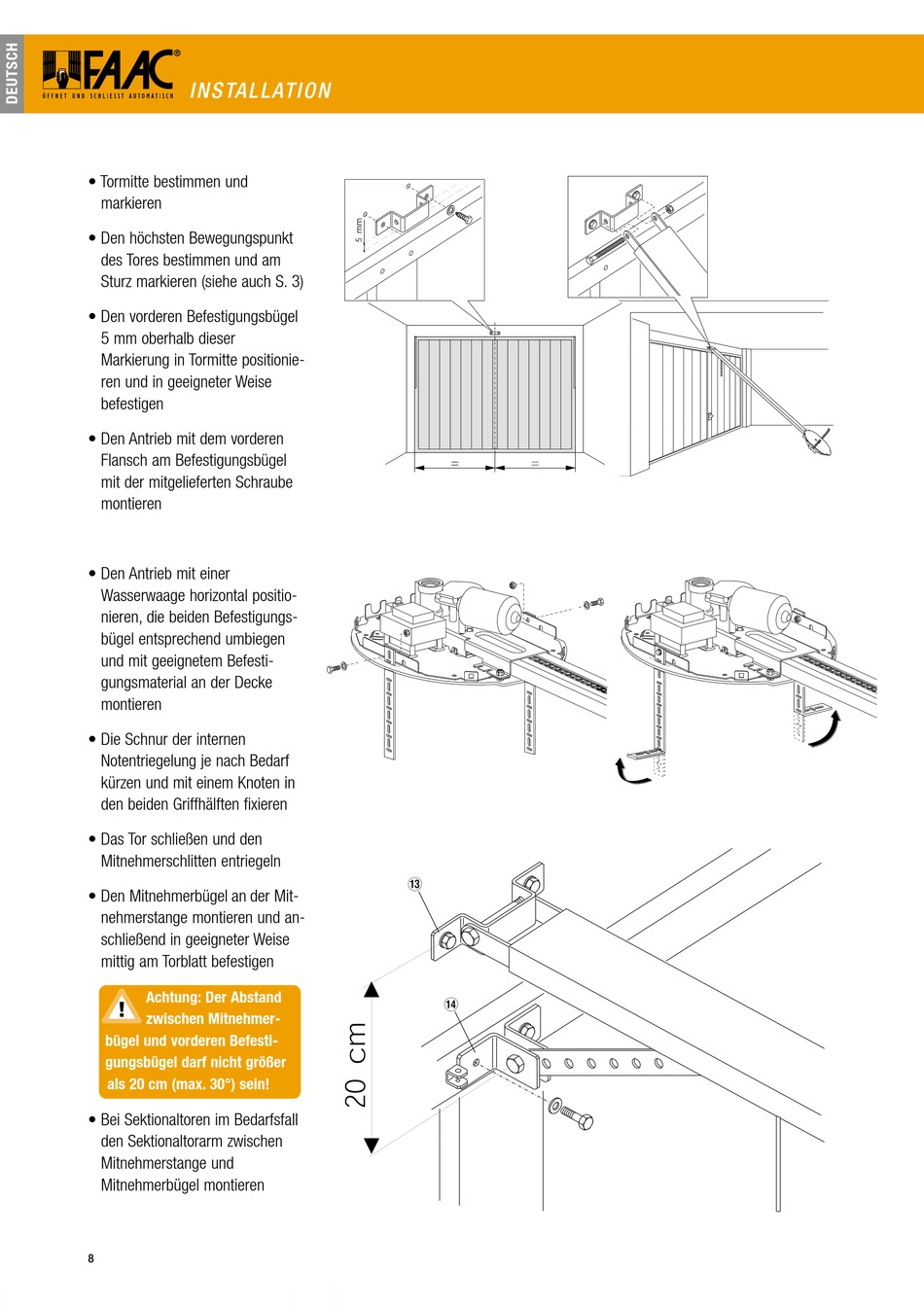

INSTALLATION

• Tormitte bestimmen und
markieren
• Den höchsten Bewegungspunkt
des Tores bestimmen und am
Sturz markieren (siehe auch S. 3)
• Den vorderen Befestigungsbügel
5 mm oberhalb dieser
Markierung in Tormitte positionie-
ren und in geeigneter Weise
befestigen
• Den Antrieb mit dem vorderen
Flansch am Befestigungsbügel
mit der mitgelieferten Schraube
montieren
• Den Antrieb mit einer
Wasserwaage horizontal positio-
nieren, die beiden Befestigungs-
bügel entsprechend umbiegen
und mit geeignetem Befesti-
gungsmaterial an der Decke
montieren
• Die Schnur der internen
Notentriegelung je nach Bedarf
kürzen und mit einem Knoten in
den beiden Griffhälften fixieren
• Das Tor schließen und den
Mitnehmerschlitten entriegeln
• Den Mitnehmerbügel an der Mit-
nehmerstange montieren und an-
schließend in geeigneter Weise
mittig am Torblatt befestigen
Achtung: Der Abstand
zwischen Mitnehmer-
bügel und vorderen Befesti-
gungsbügel darf nicht größer
als 20 cm (max. 30°) sein!
• Bei Sektionaltoren im Bedarfsfall
den Sektionaltorarm zwischen
Mitnehmerstange und
Mitnehmerbügel montieren
8
