Montagevorbereitung - FAAC AlphaKIT Betriebsanleitung

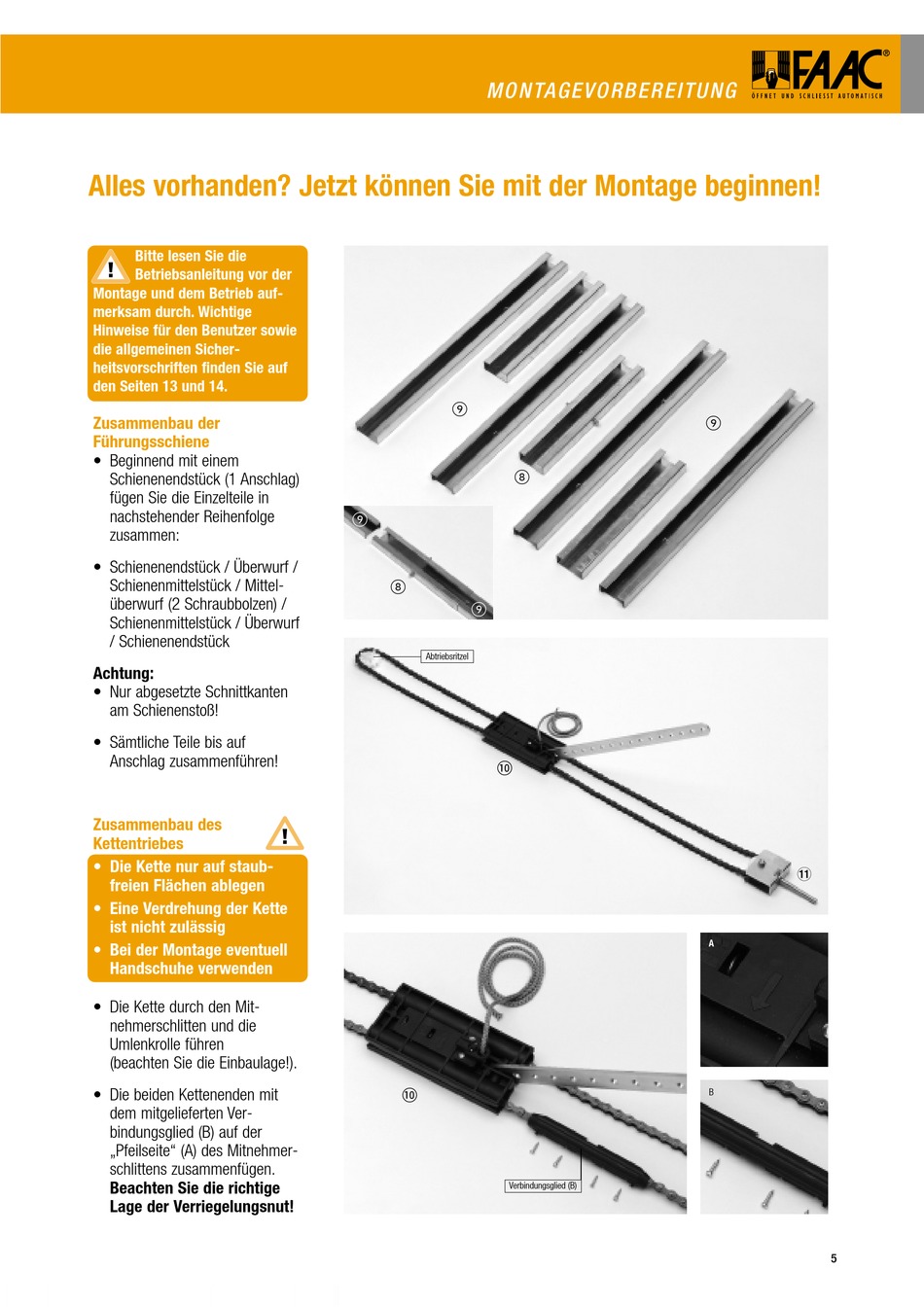

Alles vorhanden? Jetzt können Sie mit der Montage beginnen!
Bitte lesen Sie die
Betriebsanleitung vor der
Montage und dem Betrieb auf-
merksam durch. Wichtige
Hinweise für den Benutzer sowie
die allgemeinen Sicher-
heitsvorschriften finden Sie auf
den Seiten 13 und 14.
Zusammenbau der
Führungsschiene
• Beginnend mit einem
Schienenendstück (1 Anschlag)
fügen Sie die Einzelteile in
nachstehender Reihenfolge
zusammen:
• Schienenendstück / Überwurf /
Schienenmittelstück / Mittel-
überwurf (2 Schraubbolzen) /
Schienenmittelstück / Überwurf
/ Schienenendstück
Achtung:
• Nur abgesetzte Schnittkanten
am Schienenstoß!
• Sämtliche Teile bis auf
Anschlag zusammenführen!
Zusammenbau des
Kettentriebes
• Die Kette nur auf staub-
freien Flächen ablegen
• Eine Verdrehung der Kette
ist nicht zulässig
• Bei der Montage eventuell
Handschuhe verwenden
• Die Kette durch den Mit-
nehmerschlitten und die
Umlenkrolle führen
(beachten Sie die Einbaulage!).
• Die beiden Kettenenden mit
dem mitgelieferten Ver-
bindungsglied (B) auf der
„Pfeilseite" (A) des Mitnehmer-
schlittens zusammenfügen.
Beachten Sie die richtige
Lage der Verriegelungsnut!

MONTAGEVORBEREITUNG

9
8
9
8
9
Abtriebsritzel
0
0
Verbindungsglied (B)
9
{
A
B
5
