FAAC AlphaKIT Betriebsanleitung Seite 12

ANSCHLUSS DER ELEKTRONISCHEN STEUERUNG 525 MPS
AUTOMATIK, LOGIK „A"
Automatisches SETUP
• SETUP-Taste gedrückt halten, bis sich die Glühlampe
einschaltet => LOGIK „A"
• Nach 8 sek schließt der Antrieb das Tor bis zur Erfassung
eines Anschlags (Fußboden)
• Anschließend öffnet der Antrieb das Tor bis zur Erfassung
eines mech. Anschlags – ein OPEN-Impuls kann diesen
Anschlag ersetzen
• Der Antrieb schließt das Tor erneut und legt automatisch den
Beginn des Softlaufs fest
• Die Pausenzeit ist fest mit 3 Minuten eingestellt
• Bei erfolgreichem Abschluss des SETUP leuchtet die
Glühlampe noch 5 sek. In dieser Zeit können Sie den ersten
OPEN-Impuls abgeben, um eine Kurzreversierung in der
Geschlossenstellung zu programmieren
Merke: 1 OPEN-Impuls entspricht 5 mm Fahrweg
KIPPTOR KIPPTOR Open Open
GESCHLOSSEN
GESCHLOSSEN öffnet und schließt
nach Wartezeit
OFFEN IN PAUSE
OFFEN IN PAUSE beginnt Neuzählung
der Wartezeit*
IN SCHLIESSPHASE
IN SCHLIESSPHASE kehrt Bewegung um
IN ÖFFNUNGSPHASE
IN ÖFFNUNGSPHASE keine Wirkung
BLOCKIERT
BLOCKIERT schließt
• Nach Beendigung der Programmierung, setzen Sie die Abdeckhaube auf den Antriebskopf und fixieren diese
mit den 4 mitgelieferten Schrauben.
• Zum Abschluss der Installation wird nach der Überprüfung des störungsfreien Betriebs der Automation und der
Sicherheitseinrichtungen der Gefahrenhinweisaufkleber in gut sichtbarer Position am Tor angebracht.

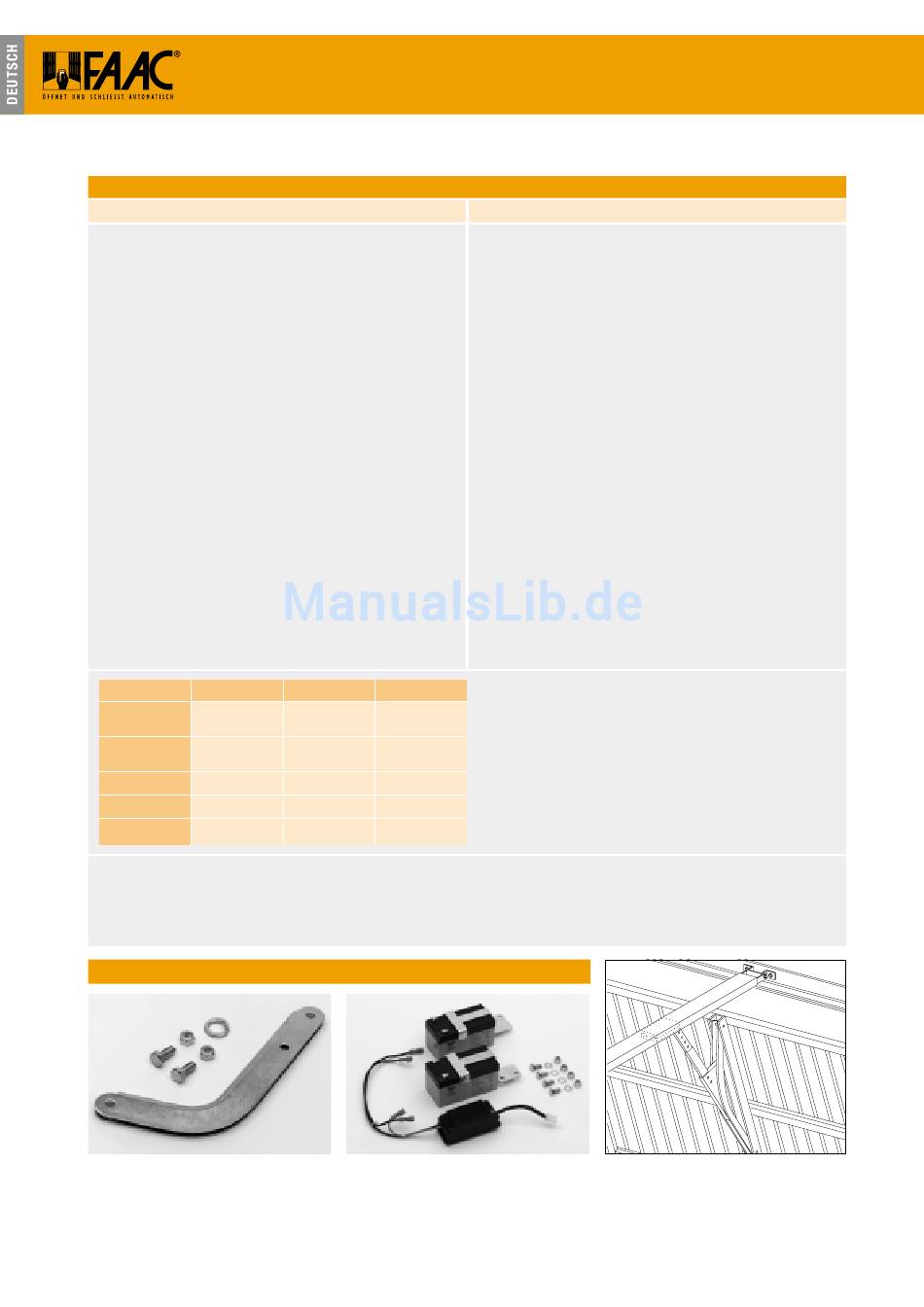

Optionales Zubehör
• Sektionaltorarm
- Art.Nr.: 390 496 00
- Notwendig, wenn die obere Führungsrolle nicht
im horizontalen Führungsbereich liegt
12
Stop Stop Sicherheiten Sicherheiten
keine Wirkung** keine Wirkung
blockiert** beginnt Neuzählung
der Wartezeit*
blockiert** kehrt Bewegung um
blockiert** keine Wirkung*
keine Wirkung** keine Wirkung*
• Notbatterie-Kit
- Art.Nr.: 390 489 00
- Für den elektrischen Betrieb bei Stromausfall
- Kapazität für 25 Bewegungszyklen
Manuelles SETUP
• SETUP-Taste gedrückt halten, bis sich die Glühlampe
einschaltet => LOGIK „A"
• Innerhalb von 8 sek muß der erste OPEN-Impuls ankommen
OPEN 1: das Tor wird bis zur Erfassung eines Anschlags
(Fußboden) geschlossen
OPEN 2: das Tor wird wieder geöffnet
OPEN 3: legt den Startpunkt des Softlaufs fest
OPEN 4: legt das Ende der Öffnungsbewegung fest
• Warten Sie nun die gewünschte Pausenzeit ab (max. 3
Minuten)
OPEN 5: startet die Schließbewegung
OPEN 6: legt den Startpunkt des Softlaufs fest
• Den Antrieb bis zum Anschlag laufen lassen
• Bei erfolgreichem Abschluss des SETUP leuchtet die
Glühlampe noch 5 sek. In dieser Zeit können Sie den ersten
OPEN-Impuls abgeben, um eine Kurzreversierung in der
Geschlossenstellung zu programmieren.
Merke: 1 OPEN-Impuls entspricht 5 mm Fahrweg
Logiktabelle Automatisch
* Bei aufrecht erhaltenem Impuls wird das Schließen verhindert
** Bei aufrecht erhaltenem Impuls wird das Schließen und/oder
Öffnen verhindert
• Kurvenarm GDA 3000
- Art.Nr.: 390 548 00
- Notwendig bei Toren mit Gegengewichtsausgleich
