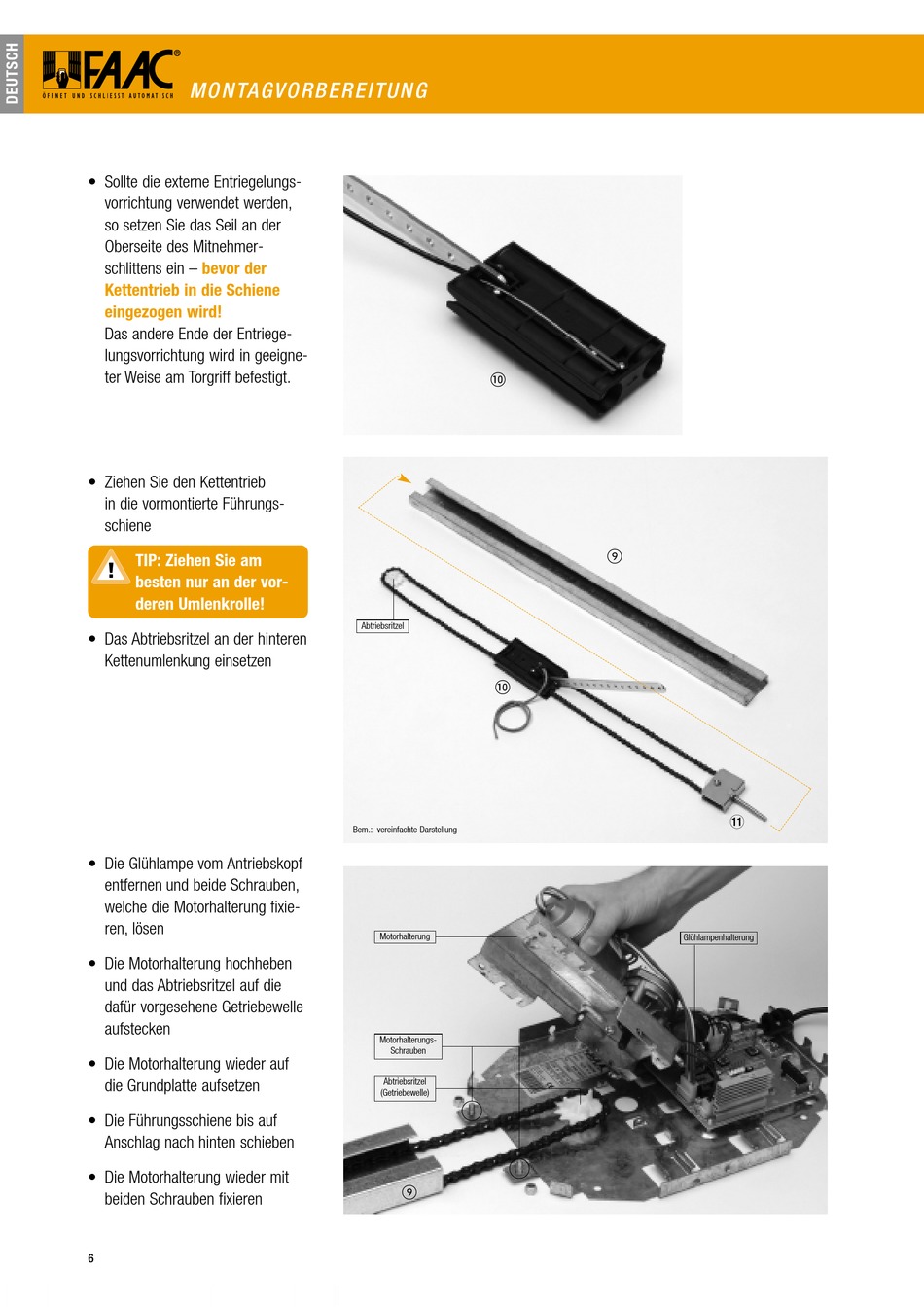

FAAC AlphaKIT Betriebsanleitung Seite 6

MONTAGVORBEREITUNG
• Sollte die externe Entriegelungs-
vorrichtung verwendet werden,
so setzen Sie das Seil an der
Oberseite des Mitnehmer-
schlittens ein – bevor der
Kettentrieb in die Schiene
eingezogen wird!
Das andere Ende der Entriege-
lungsvorrichtung wird in geeigne-
ter Weise am Torgriff befestigt.
• Ziehen Sie den Kettentrieb
in die vormontierte Führungs-
schiene
TIP: Ziehen Sie am
besten nur an der vor-
deren Umlenkrolle!
• Das Abtriebsritzel an der hinteren
Kettenumlenkung einsetzen
• Die Glühlampe vom Antriebskopf
entfernen und beide Schrauben,
welche die Motorhalterung fixie-
ren, lösen
• Die Motorhalterung hochheben
und das Abtriebsritzel auf die
dafür vorgesehene Getriebewelle
aufstecken
• Die Motorhalterung wieder auf
die Grundplatte aufsetzen
• Die Führungsschiene bis auf
Anschlag nach hinten schieben
• Die Motorhalterung wieder mit
beiden Schrauben fixieren
6
0
Abtriebsritzel
0
Bem.: vereinfachte Darstellung
Motorhalterung
Motorhalterungs-
Schrauben
Abtriebsritzel
(Getriebewelle)
9
9
{
Glühlampenhalterung
