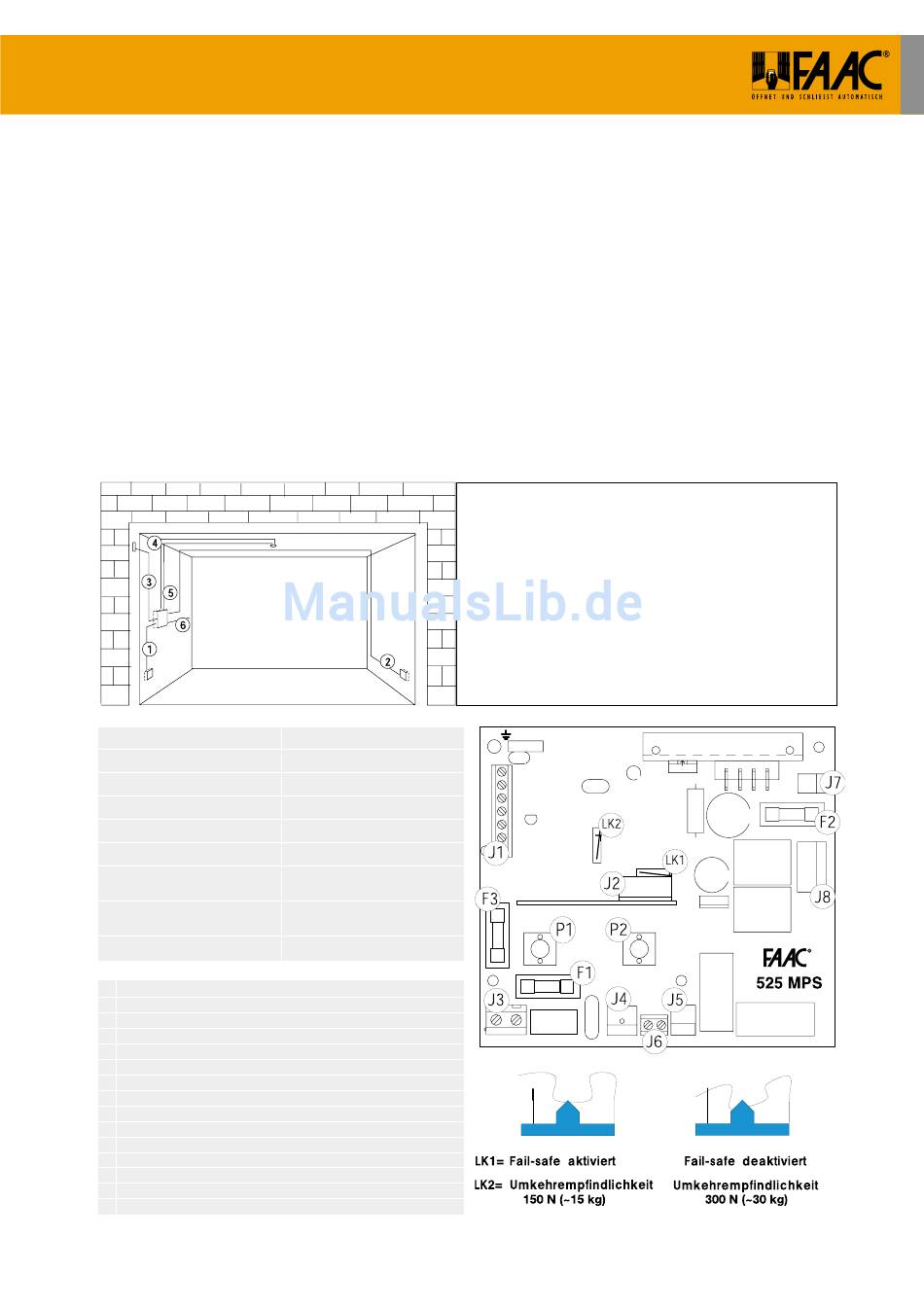

ANSCHLUSS DER ELEKTRONISCHEN STEUERUNG 525 MPS
elektrische Anschlüsse
Anschlussspannung
Zubehörspeisung
Max. Zubehörbelastung
Raumtemperatur
Schutzsicherungen Primärspule
Schnellverbinder
Betriebslogik
Klemmenanschluss
Zeitgeber für Beleuchtung
F1 Sicherung Primärspule Trafo 1A
F2 Motorsicherung 10A
F3 Sicherung Ausgang Zubehörgeräte 0,5A
J1 Kleinspannungsklemmenbrett Eingänge/Zubehör
J2 Schnellverbinder Decoder-/RP-Empfängerkarte
J3 Klemmenbrett Stromeingang 230V
J4 Trafo-Primärverbinder
J5 Beleuchtungsstecker
J6 Klemmenbrett Blinklampenausgang
J7 Trafo-Sekundärstecker
J8 Motorausgangsstecker
P1 Open-Taste
P2 Setup-Taste
LK1 Fail-safe aktivieren/deaktivieren
LK2 Empfindlichkeitseinstellung der Umkehrvorrichtung
Achtung: Vor jedem Eingriff auf der Steuerungs-
platine (Anschluss, Wartung, ...) ist die Stromversorgung
zu unterbrechen!
• Die Punkte 10, 11, 12, 13, 14
der ALLGEMEINEN SICHERHEITSVORSCHRIFTEN beachten.
• Die Kabel, wenn erforderlich, entsprechend den Hinweisen in Abb. „elektrische
Anschlüsse" vorbereiten und die elektrischen Anschlüsse der elektronischen
Steuerplatine 525 MPS mit dem verwendeten Zubehör bewerkstelligen (siehe
„Verkabelungsschema" S. 11))
• Stromführende Kabel immer von Steuer- und Sicherheitsleitungen trennen! Um
jede elektrische Störung auszuschließen sind getrennte Mäntel zu verwenden.
230V ac 50Hz
24V dc
200 mA
-20°/+55°C
Trafo/Motor
Für Decoderkarte und RP-Empfänger
Automatisch/
Halbautomatisch
Open/Stop/Sicherheiten/
Fail-safe/Blinklicht
2 Min.
1 Kabel 2 x 0,5 (Fotozelle Sender TX)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Kabel 4 x 0,5 (Fotozelle Empfänger RX)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Kabel 3 x 0,5 (Funkempfänger)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kabel 2 x 1,5 + Erde (Stromversorgung)
6
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Leistungsleitung (230V)
Niederspannungsleitung
