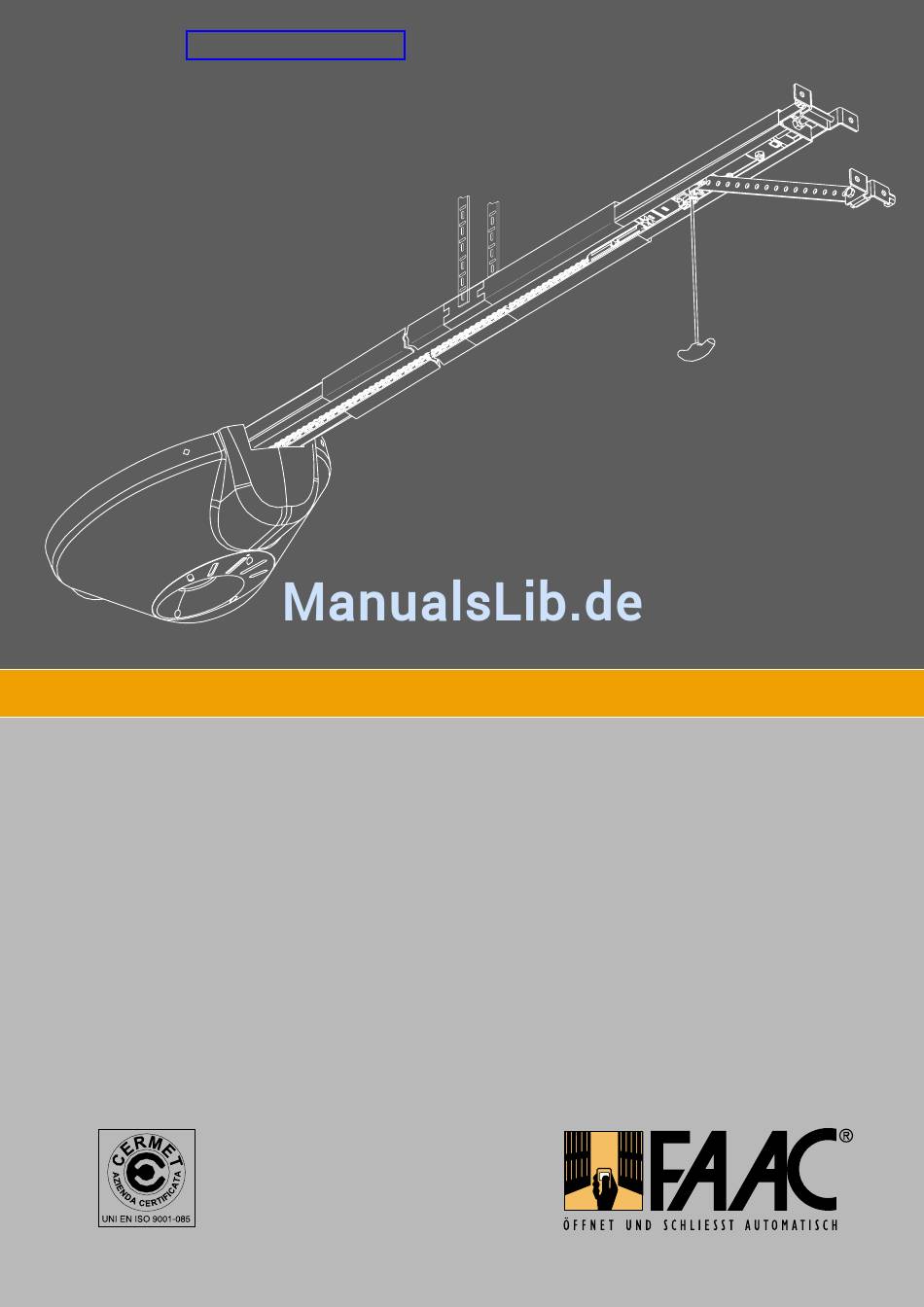

- Seite 1 Preiskatalog AlphaKIT Garagentorantrieb FAAC. Europas führender Hersteller für TOR-AUTOMATION. BETRIEBSANLEITUNG...
- Seite 2 Mit dem ALPHA-KIT Garagentor-Antrieb haben Sie ein Produkt von Europas führen- dem Hersteller von automatischen Tor-Antriebssystemen erworben. Innovatives Denken, hoher Qualitätsstandard und Zuverlässigkeit zeichnen sämt- liche FAAC-Produkte aus. Mit den Produktionsstätten in Bologna, Bergamo und Dublin erzielt die Unternehmensgruppe eine Kapazität von mehr als 600.000 Torantrieben pro Jahr.
- Seite 3 Der Garagentorantrieb ALPHA wurde für den Einsatz in geschlossenen Räumen zum automatischen Öffnen und Schließen von Garagentoren entwickelt. Jede andere Verwendung sollte unterlassen werden. FAAC Garagentor-Antrieb ALPHA eignet sich im privaten Bereich für: • Sektionaltore • horizontal geführte Kipptore mit Federausgleich •...
- Seite 4 INHALT...
-
Seite 5: Montagevorbereitung
MONTAGEVORBEREITUNG Alles vorhanden? Jetzt können Sie mit der Montage beginnen! Bitte lesen Sie die Betriebsanleitung vor der Montage und dem Betrieb auf- merksam durch. Wichtige Hinweise für den Benutzer sowie die allgemeinen Sicher- heitsvorschriften finden Sie auf den Seiten 13 und 14. Zusammenbau der Führungsschiene •... - Seite 6 MONTAGVORBEREITUNG • Sollte die externe Entriegelungs- vorrichtung verwendet werden, so setzen Sie das Seil an der Oberseite des Mitnehmer- schlittens ein – bevor der Kettentrieb in die Schiene eingezogen wird! Das andere Ende der Entriege- lungsvorrichtung wird in geeigne- ter Weise am Torgriff befestigt. •...
- Seite 7 MONTAGEVORBEREITUNG • Den vorderen Flansch in die Laufschiene einsetzen und mit der entsprechenden Mutter fixieren • Mit derselben Mutter die korrekte Spannung der Kette herstellen (C). Positionieren Sie den Antrieb zu diesem Zweck hochkant auf dem Boden (A) und justieren Sie die Spannung so, dass der Abstand zwischen den beiden Ketten- strängen (B) gleich groß...
-
Seite 8: Installation
INSTALLATION • Tormitte bestimmen und markieren • Den höchsten Bewegungspunkt des Tores bestimmen und am Sturz markieren (siehe auch S. 3) • Den vorderen Befestigungsbügel 5 mm oberhalb dieser Markierung in Tormitte positionie- ren und in geeigneter Weise befestigen • Den Antrieb mit dem vorderen Flansch am Befestigungsbügel mit der mitgelieferten Schraube montieren... - Seite 9 ANSCHLUSS DER ELEKTRONISCHEN STEUERUNG 525 MPS Achtung: Vor jedem Eingriff auf der Steuerungs- platine (Anschluss, Wartung, …) ist die Stromversorgung zu unterbrechen! • Die Punkte 10, 11, 12, 13, 14 der ALLGEMEINEN SICHERHEITSVORSCHRIFTEN beachten. • Die Kabel, wenn erforderlich, entsprechend den Hinweisen in Abb. „elektrische Anschlüsse“...
- Seite 10 ANSCHLUSS DER ELEKTRONISCHEN STEUERUNG 525 MPS Anbindung des Funksystems: Klemmenleiste J1 (Kleinspannung): • Sicherstellen, dass keine • OPEN = Befehl Open (NO) Spannung an der Steuerung angelegt ist - Darunter versteht man jede Vorrichtung (Taster, Detector, ...), die durch Schließen eines Kontaktes dem Tor einen Öffnungs-(oder Schließ-)impuls gibt. - Geschalten wird das Minus-Potential - Werden mehrere Open-Vorrichtungen eingesetzt so sind die NO-Kontakte parallel zu schalten.
- Seite 11 PROGRAMMIERUNG Verkabelungsschema Mit dem START-SETUP werden anhand eines Lernlaufes alle nötigen Betriebsdaten gelernt. Achtung: Bei diesem Lernlauf sind die Hinderniserkennung und die FAIL-SAFE-Funktion NICHT in Betrieb! Versichern Sie sich, dass der Antrieb mit dem Tor gekoppelt ist! Auf der Steuerung 525 MPS stehen zwei Betriebslogiken zur Verfügung: •...
- Seite 12 ANSCHLUSS DER ELEKTRONISCHEN STEUERUNG 525 MPS AUTOMATIK, LOGIK „A“ Automatisches SETUP Manuelles SETUP • SETUP-Taste gedrückt halten, bis sich die Glühlampe • SETUP-Taste gedrückt halten, bis sich die Glühlampe einschaltet => LOGIK „A“ einschaltet => LOGIK „A“ • Nach 8 sek schließt der Antrieb das Tor bis zur Erfassung •...
-
Seite 13: Wichtige Hinweise Für Den Benutzer
WICHTIGE HINWEISE FÜR DEN BENUTZER! Die Betriebsanleitung ist vor dem Betrieb aufmerksam zu lesen und muss immer griffbereit aufbewahrt werden. Allgemeine Sicherheitsvorschriften: Die Automatikvorrichtung ALPHA-KIT gewährleistet bei fachgerechter Installation und bestimmungsgemäßer Verwendung einen hohen Sicherheitsstandard. In der Praxis sollten folgende Punkte berücksichtigt werden: - Sich niemals unter dem Tor aufhalten - Kinder und Erwachsene dürfen sich, insbesondere während der Bewegung, nicht im Aktionsbereich des Tores aufhalten... -
Seite 14: Allgemeine Sicherheitsvorschriften
Sicherheitsrisiko. gesetzt werden. Die mechanischen Bauelemente haben den Be- 18) FAAC lehnt jegliche Haftung in punkto Sicherheit und stimmungen der Normen UNI8612, CEN pr EN 12604 korrekte Antriebsfunktion ab, falls die Anlage mit und CEN pr EN 12605 Im Hinblick auf das EG-Ausland Fremdkomponenten ausgerüstet ist. - Seite 15 EG-KONFORMITÄTSERKLÄRUNG ZU MASCHINEN (gemäß EG-RICHTLINIE 89/392/EWG, Anhang II, Teil B) Hersteller: FAAC S.p.A. Adresse: Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIEN Erklärt hiermit, dass: der Antrieb Mod. 525/530 • zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 89/392/EWG und deren Änderungen 91/368/EWG, 93/44/EWG, 93/68/EWG vorgesehen ist und...
- Seite 16 FAAC GmbH Deutschland FAAC GmbH Österreich 83395 Freilassing, Pommernstraße 12 A 5071 Wals-Siezenheim, Bayernstraße 381 Telefon: 08654/4981-0, www.faac.de Telefon: 0662/853395-0, www.faac.at...
