Inhaltszusammenfassung für FAAC 595
-
Seite 2: Inhaltsverzeichnis
INHALT CE-KONFORMITÄTSERKLÄRUNG..........................2 HINWEISE.FÜR.DEN.INSTALLATIONSTECHNIKER......................2 ... BESCHREIBUNG.UND.TECHNISCHE.EIGENSCHAFTEN....................3 ..KURVE.DER.MAXIMALEN.BENUTZUNG........................3 2... ELEKTRISCHE.AUSLEGUNG............................. 4 3... ABMESSUNGEN..............................4 4...INSTALLATION................................ 4 4..VORABPRÜFUNGEN..............................4 4.2. . INSTALLATION.DES.ANTRIEBS............................ 4 4.3.POSITIONIERUNG.DER.TELESKOPARME........................4 4.4.POSITIONIERUNG.LÄNGSTRÄGER./.ANTRIEB./.ANTRIEBSROHRE.................. 5 4.5.EINSTELLUNG.DER.GEGENGEWICHTE........................ -
Seite 3: Ce-Konformitätserklärung
40069 - Zola Predosa BOLOGNA-ITALIEN Erklärt hiermit, dass: Der Antrieb Mod. 595 I / S, • zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 89/392 EWG und deren Änderungen 91/368/EWG, 93/44/EWG, 93/68/EWG vorgesehen ist;... -
Seite 4: Beschreibung.und.technische.eigenschaften

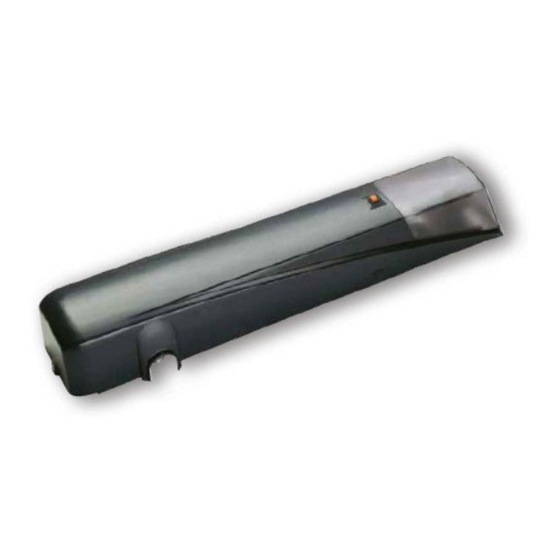

AUTOMATION 595 I / S Die Automation FAAC 595 I/S ist ein kompakter Hydraulikantrieb mit Tab. 1 Technische Daten Antrieb 595 I Elektropumpe und Kolben-Zahnstange für Kipptore von Garagen Versorgung 230V (+6 -10 %) 50Hz von Ein- und Mehrfamilienhäusern, der über geeignetes Zubehör einfach am Torblatt installiert wird. -
Seite 5: Elektrische.auslegung
Lichtschranke Rx e Funkempfänger Plus f Schlüsseltaste T10 g Lichtschranke Tx Abb.C 3... ABMESSUNGEN 4.2.INSTALLATION.DES.ANTRIEBS Das Installationszubehör der Antriebe FAAC 595 I/S wird in 2 Varianten angeboten: Schweißeinbau - Schweißarbeiten an Teleskoparmen, Antriebsrohren, Befestigungsbügeln. Schraubeinbau - durchgehend Schraubteile, daher keine Schweißarbeiten. -
Seite 6: Positionierung.längsträger./.Antrieb./.Antriebsrohre
Entsprechend den max. Tormaßen in der Tabelle der Technischen Eigenschaften nur einen Antrieb (FAAC 595) in Torblattmitte anbringen, s. Abb.8, oder zwei an dessen Seiten (595 I und 595 S), s. Abb. 9. 4.4.. POSITIONIERUNG. LÄNGSTRÄGER. /. ANTRIEB. /. . -
Seite 7: Einstellung.der.gegengewichte
4.6.. ANWENDUNG.MIT.2.ANTRIEBEN Kipptore mit 3,50 bis 5 m Breite erfordern die Installation eines (integrierten) Antriebs 595I sowie eines (Slave) Antriebs 595 S. Die maximal zulässige Höhe beträgt 3 m. Für diese Anwendung gelten die gleichen Einbauvorschriften (Abb. 9) wie bei Einzelantrieben. -
Seite 8: Manueller.betrieb
Abb. 16 Durch diesen Bausatz kann das Kipptor in zwei vorgegebenen Stellungen gestoppt werden. Die Funktion der Endschalter auf Antrieb FAAC 595 I unterliegt dem Einbau der Elektronikkarte 596 MPS. Folgendermaßen verfahren, und auf die Abb. 15 Bezug: Die Rohre von den entsprechenden Ritzeln abziehen und die Bezugsnocken einsetzen. -
Seite 9: Wartung
Kontrolle erforderlich. Zum Nachfüllen die Öleinfüllschraube (Abb. 1 Bez. 4) ausdrehen und Öl bis zum Erreichen des erforderlichen Füllstands eingeben. Hierzu ausschließlich das FAAC HP OIL verwenden. 8.2..LUFTABLASS Ein unregelmäßiger Bewegungsablauf des Kipptors ist mitunter auf Luft im Hydraulikkreis zurückzuführen. -
Seite 10: Anweisungen Für Den Benutzer
DESBLOQUEAR zu lassen. BLOCCA/LOCK BESCHREIBUNG BLOQUE/VERRIEGELT Die Automation FAAC 595 I/S ist zur Durchfahrtsregelung von Kipptoren mit Gegengewichten mittlerer Benutzungsfrequenz bis BLOQUEAR zu 5 m Breite (Installationen mit zwei Antrieben) vorgesehen. Der Antrieb wird durch ein elektronisches Steuergerät mit witterungsgeschütztem Gehäuse in der Garage gesteuert. - Seite 12 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
