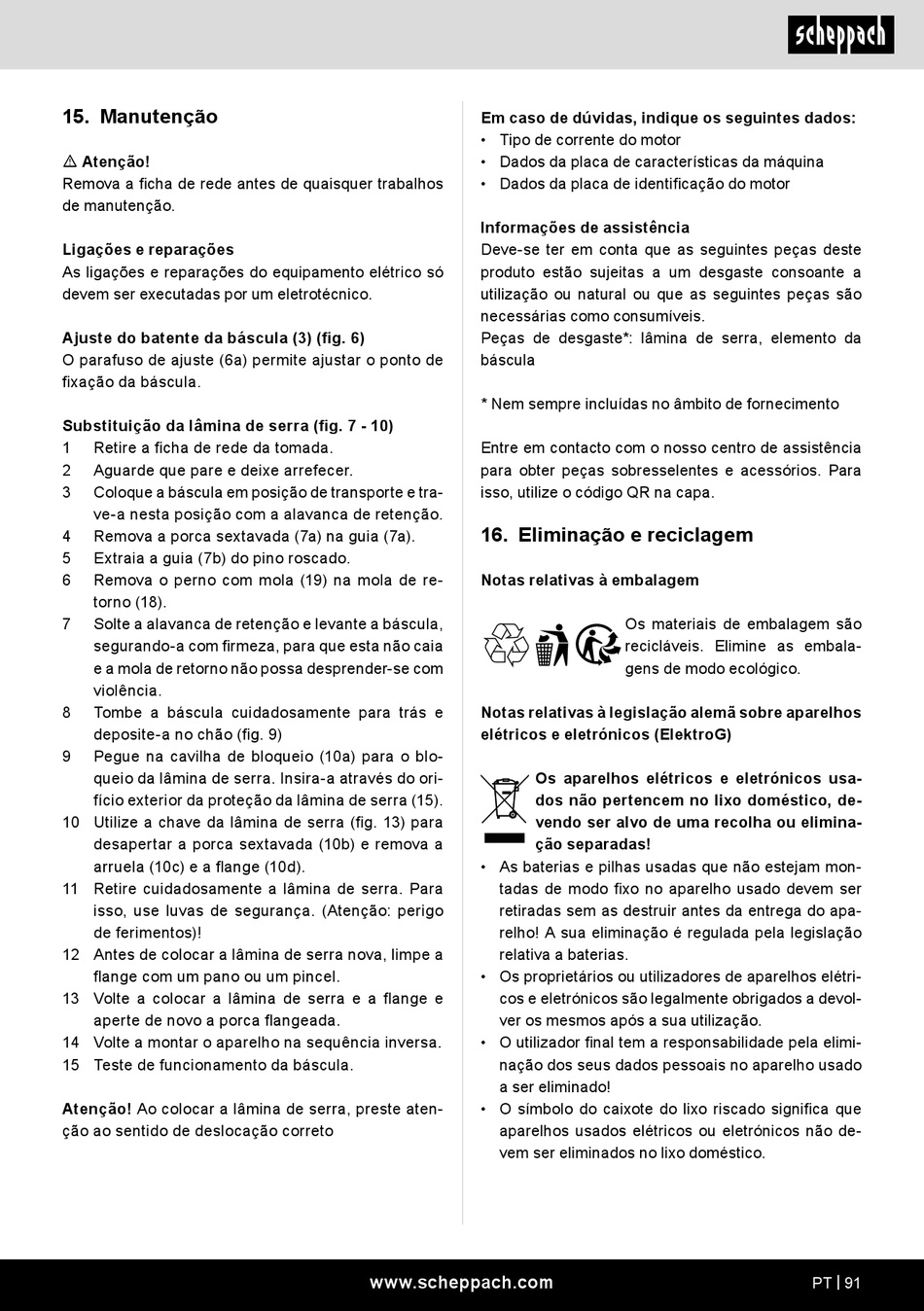

Scheppach HS510 Originalbetriebsanleitung Seite 91

15. Manutenção
m Atenção!
Remova a ficha de rede antes de quaisquer trabalhos
de manutenção.
Ligações e reparações
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletrotécnico.
Ajuste do batente da báscula (3) (fig. 6)
O parafuso de ajuste (6a) permite ajustar o ponto de
fixação da báscula.
Substituição da lâmina de serra (fig. 7 - 10)
1 Retire a ficha de rede da tomada.
2 Aguarde que pare e deixe arrefecer.
3 Coloque a báscula em posição de transporte e tra-
ve-a nesta posição com a alavanca de retenção.
4 Remova a porca sextavada (7a) na guia (7a).
5 Extraia a guia (7b) do pino roscado.
6 Remova o perno com mola (19) na mola de re-
torno (18).
7 Solte a alavanca de retenção e levante a báscula,
segurando-a com firmeza, para que esta não caia
e a mola de retorno não possa desprender-se com
violência.
8 Tombe a báscula cuidadosamente para trás e
deposite-a no chão (fig. 9)
9 Pegue na cavilha de bloqueio (10a) para o blo-
queio da lâmina de serra. Insira-a através do ori-
fício exterior da proteção da lâmina de serra (15).
10 Utilize a chave da lâmina de serra (fig. 13) para
desapertar a porca sextavada (10b) e remova a
arruela (10c) e a flange (10d).
11 Retire cuidadosamente a lâmina de serra. Para
isso, use luvas de segurança. (Atenção: perigo
de ferimentos)!
12 Antes de colocar a lâmina de serra nova, limpe a
flange com um pano ou um pincel.
13 Volte a colocar a lâmina de serra e a flange e
aperte de novo a porca flangeada.
14 Volte a montar o aparelho na sequência inversa.
15 Teste de funcionamento da báscula.
Atenção! Ao colocar a lâmina de serra, preste aten-
ção ao sentido de deslocação correto
Em caso de dúvidas, indique os seguintes dados:
• Tipo de corrente do motor
• Dados da placa de características da máquina
• Dados da placa de identificação do motor
Informações de assistência
Deve-se ter em conta que as seguintes peças deste
produto estão sujeitas a um desgaste consoante a
utilização ou natural ou que as seguintes peças são
necessárias como consumíveis.
Peças de desgaste*: lâmina de serra, elemento da
báscula
* Nem sempre incluídas no âmbito de fornecimento
Entre em contacto com o nosso centro de assistência
para obter peças sobresselentes e acessórios. Para
isso, utilize o código QR na capa.
16. Eliminação e reciclagem
Notas relativas à embalagem
Notas relativas à legislação alemã sobre aparelhos
elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usa-
dos não pertencem no lixo doméstico, de-
vendo ser alvo de uma recolha ou elimina-
ção separadas!
• As baterias e pilhas usadas que não estejam mon-
tadas de modo fixo no aparelho usado devem ser
retiradas sem as destruir antes da entrega do apa-
relho! A sua eliminação é regulada pela legislação
relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétri-
cos e eletrónicos são legalmente obrigados a devol-
ver os mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela elimi-
nação dos seus dados pessoais no aparelho usado
a ser eliminado!
• O símbolo do caixote do lixo riscado significa que
aparelhos usados elétricos ou eletrónicos não de-
vem ser eliminados no lixo doméstico.
www.scheppach.com
Os materiais de embalagem são
recicláveis. Elimine as embala-
gens de modo ecológico.
