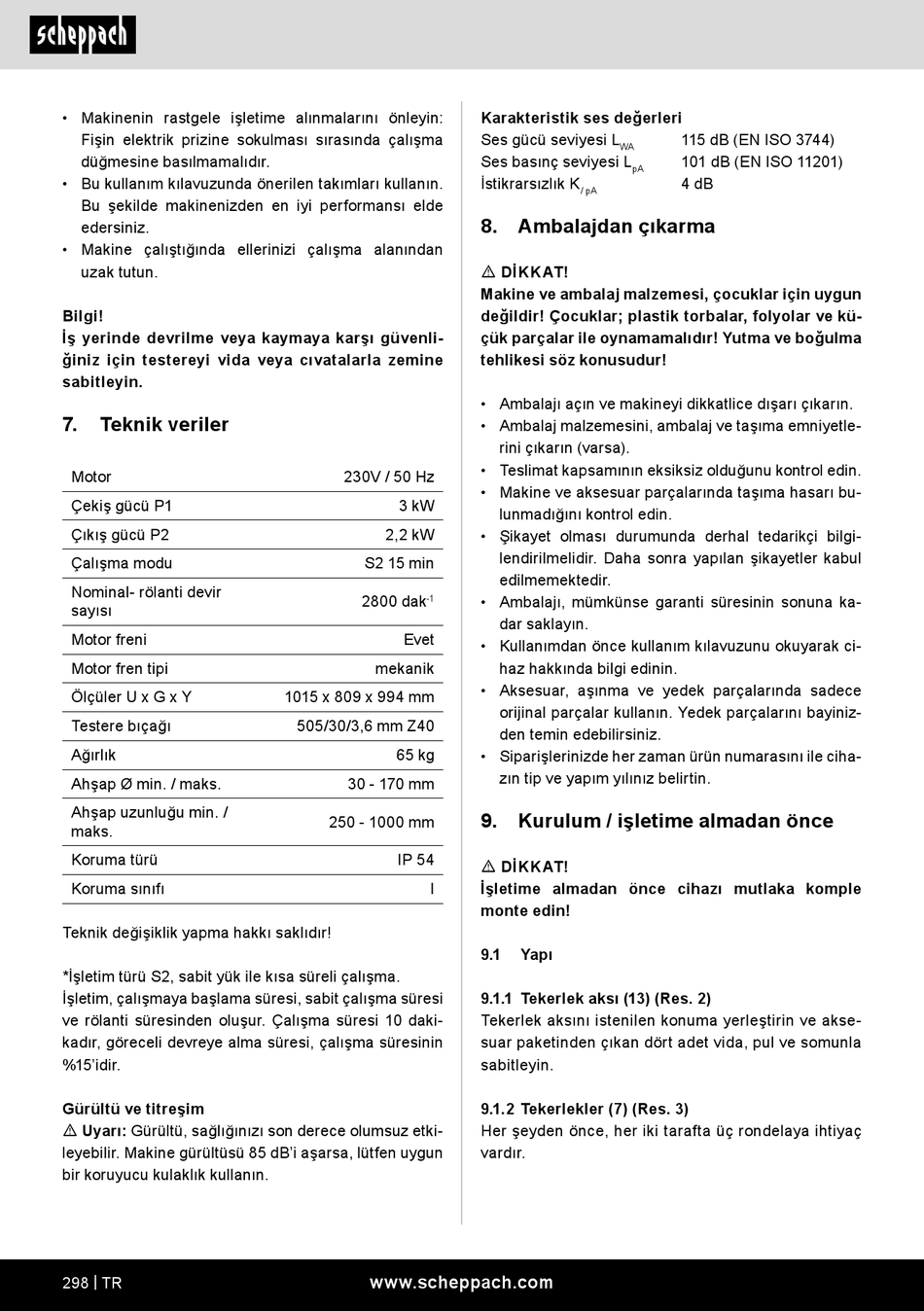

Scheppach HS510 Originalbetriebsanleitung Seite 298

• Makinenin rastgele işletime alınmalarını önleyin:
Fişin elektrik prizine sokulması sırasında çalışma
düğmesine basılmamalıdır.
• Bu kullanım kılavuzunda önerilen takımları kullanın.
Bu şekilde makinenizden en iyi performansı elde
edersiniz.
• Makine çalıştığında ellerinizi çalışma alanından
uzak tutun.
Bilgi!
İş yerinde devrilme veya kaymaya karşı güvenli-
ğiniz için testereyi vida veya cıvatalarla zemine
sabitleyin.
7. Teknik veriler
Motor
Çekiş gücü P1
Çıkış gücü P2
Çalışma modu
Nominal- rölanti devir
sayısı
Motor freni
Motor fren tipi
Ölçüler U x G x Y
Testere bıçağı
Ağırlık
Ahşap Ø min. / maks.
Ahşap uzunluğu min. /
maks.
Koruma türü
Koruma sınıfı
Teknik değişiklik yapma hakkı saklıdır!
*İşletim türü S2, sabit yük ile kısa süreli çalışma.
İşletim, çalışmaya başlama süresi, sabit çalışma süresi
ve rölanti süresinden oluşur. Çalışma süresi 10 daki-
kadır, göreceli devreye alma süresi, çalışma süresinin
%15'idir.
Gürültü ve titreşim
m Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-
leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun
bir koruyucu kulaklık kullanın.
298 | TR
230V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 dak
-1
Evet
mekanik
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
I
www.scheppach.com
Karakteristik ses değerleri
Ses gücü seviyesi L
WA
Ses basınç seviyesi L
pA
İstikrarsızlık K
/ pA
8. Ambalajdan çıkarma
m DİKKAT!
Makine ve ambalaj malzemesi, çocuklar için uygun
değildir! Çocuklar; plastik torbalar, folyolar ve kü-
çük parçalar ile oynamamalıdır! Yutma ve boğulma
tehlikesi söz konusudur!
• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bu-
lunmadığını kontrol edin.
• Şikayet olması durumunda derhal tedarikçi bilgi-
lendirilmelidir. Daha sonra yapılan şikayetler kabul
edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ci-
haz hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece
orijinal parçalar kullanın. Yedek parçalarını bayiniz-
den temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ciha-
zın tip ve yapım yılınız belirtin.
9. Kurulum / işletime almadan önce
m DİKKAT!
İşletime almadan önce cihazı mutlaka komple
monte edin!
9.1 Yapı
9.1.1 Tekerlek aksı (13) (Res. 2)
Tekerlek aksını istenilen konuma yerleştirin ve akse-
suar paketinden çıkan dört adet vida, pul ve somunla
sabitleyin.
9.1.2 Tekerlekler (7) (Res. 3)
Her şeyden önce, her iki tarafta üç rondelaya ihtiyaç
vardır.
115 dB (EN ISO 3744)
101 dB (EN ISO 11201)
4 dB
