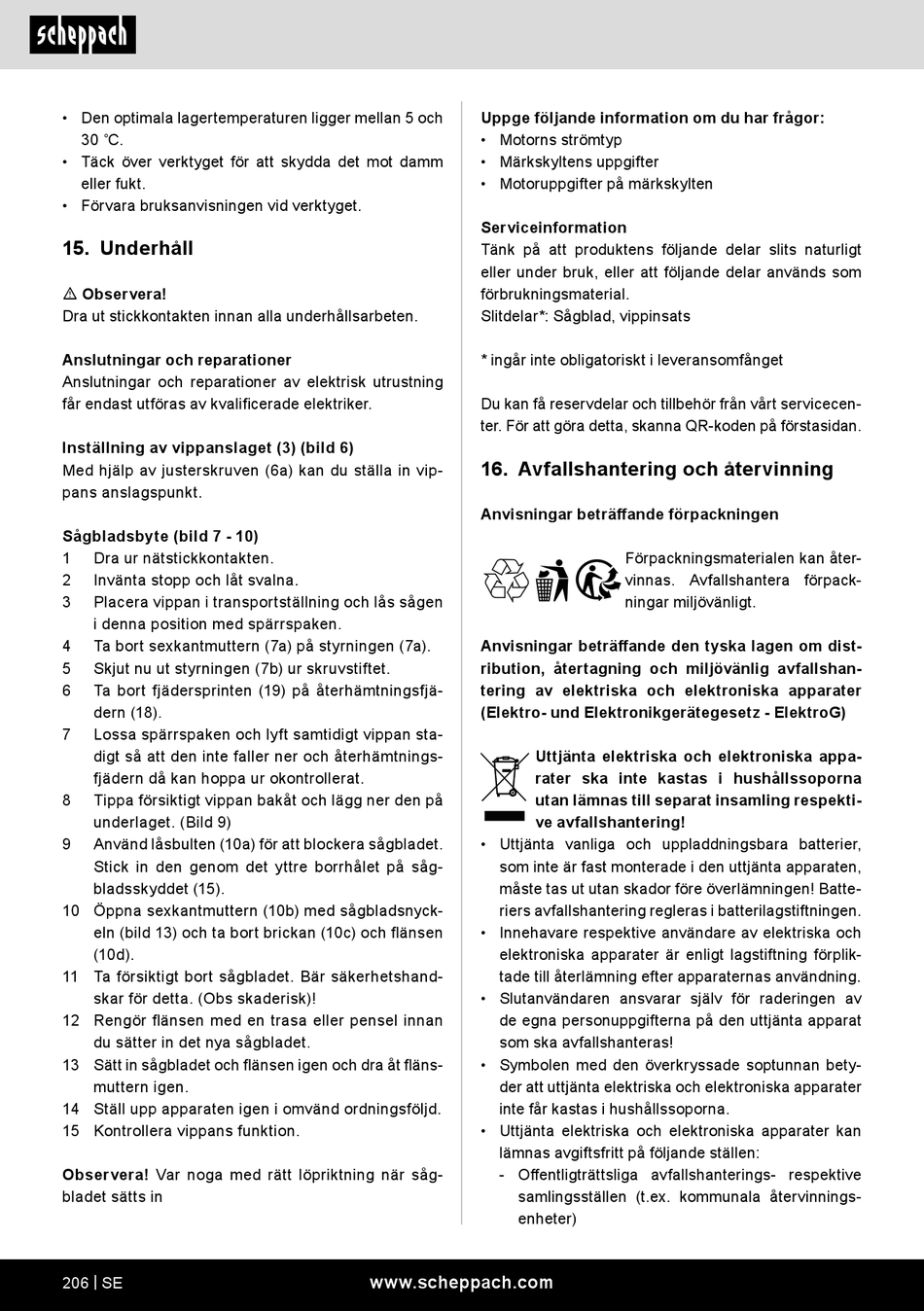

• Den optimala lagertemperaturen ligger mellan 5 och
30 ˚C.
• Täck över verktyget för att skydda det mot damm
eller fukt.
• Förvara bruksanvisningen vid verktyget.
15. Underhåll
m Observera!
Dra ut stickkontakten innan alla underhållsarbeten.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Inställning av vippanslaget (3) (bild 6)
Med hjälp av justerskruven (6a) kan du ställa in vip-
pans anslagspunkt.
Sågbladsbyte (bild 7 - 10)
1 Dra ur nätstickkontakten.
2 Invänta stopp och låt svalna.
3 Placera vippan i transportställning och lås sågen
i denna position med spärrspaken.
4 Ta bort sexkantmuttern (7a) på styrningen (7a).
5 Skjut nu ut styrningen (7b) ur skruvstiftet.
6 Ta bort fjädersprinten (19) på återhämtningsfjä-
dern (18).
7 Lossa spärrspaken och lyft samtidigt vippan sta-
digt så att den inte faller ner och återhämtnings-
fjädern då kan hoppa ur okontrollerat.
8 Tippa försiktigt vippan bakåt och lägg ner den på
underlaget. (Bild 9)
9 Använd låsbulten (10a) för att blockera sågbladet.
Stick in den genom det yttre borrhålet på såg-
bladsskyddet (15).
10 Öppna sexkantmuttern (10b) med sågbladsnyck-
eln (bild 13) och ta bort brickan (10c) och flänsen
(10d).
11 Ta försiktigt bort sågbladet. Bär säkerhetshand-
skar för detta. (Obs skaderisk)!
12 Rengör flänsen med en trasa eller pensel innan
du sätter in det nya sågbladet.
13 Sätt in sågbladet och flänsen igen och dra åt fläns-
muttern igen.
14 Ställ upp apparaten igen i omvänd ordningsföljd.
15 Kontrollera vippans funktion.
Observera! Var noga med rätt löpriktning när såg-
bladet sätts in
206 | SE
Uppge följande information om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten
Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Sågblad, vippinsats
* ingår inte obligatoriskt i leveransomfånget
Du kan få reservdelar och tillbehör från vårt servicecen-
ter. För att göra detta, skanna QR-koden på förstasidan.
16. Avfallshantering och återvinning
Anvisningar beträffande förpackningen
Anvisningar beträffande den tyska lagen om dist-
ribution, återtagning och miljövänlig avfallshan-
tering av elektriska och elektroniska apparater
(Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska appa-
rater ska inte kastas i hushållssoporna
utan lämnas till separat insamling respekti-
ve avfallshantering!
• Uttjänta vanliga och uppladdningsbara batterier,
som inte är fast monterade i den uttjänta apparaten,
måste tas ut utan skador före överlämningen! Batte-
riers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och
elektroniska apparater är enligt lagstiftning förplik-
tade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av
de egna personuppgifterna på den uttjänta apparat
som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan bety-
der att uttjänta elektriska och elektroniska apparater
inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan
lämnas avgiftsfritt på följande ställen:
- Offentligträttsliga avfallshanterings- respektive
samlingsställen (t.ex. kommunala återvinnings-
enheter)
www.scheppach.com
Förpackningsmaterialen kan åter-
vinnas. Avfallshantera förpack-
ningar miljövänligt.
