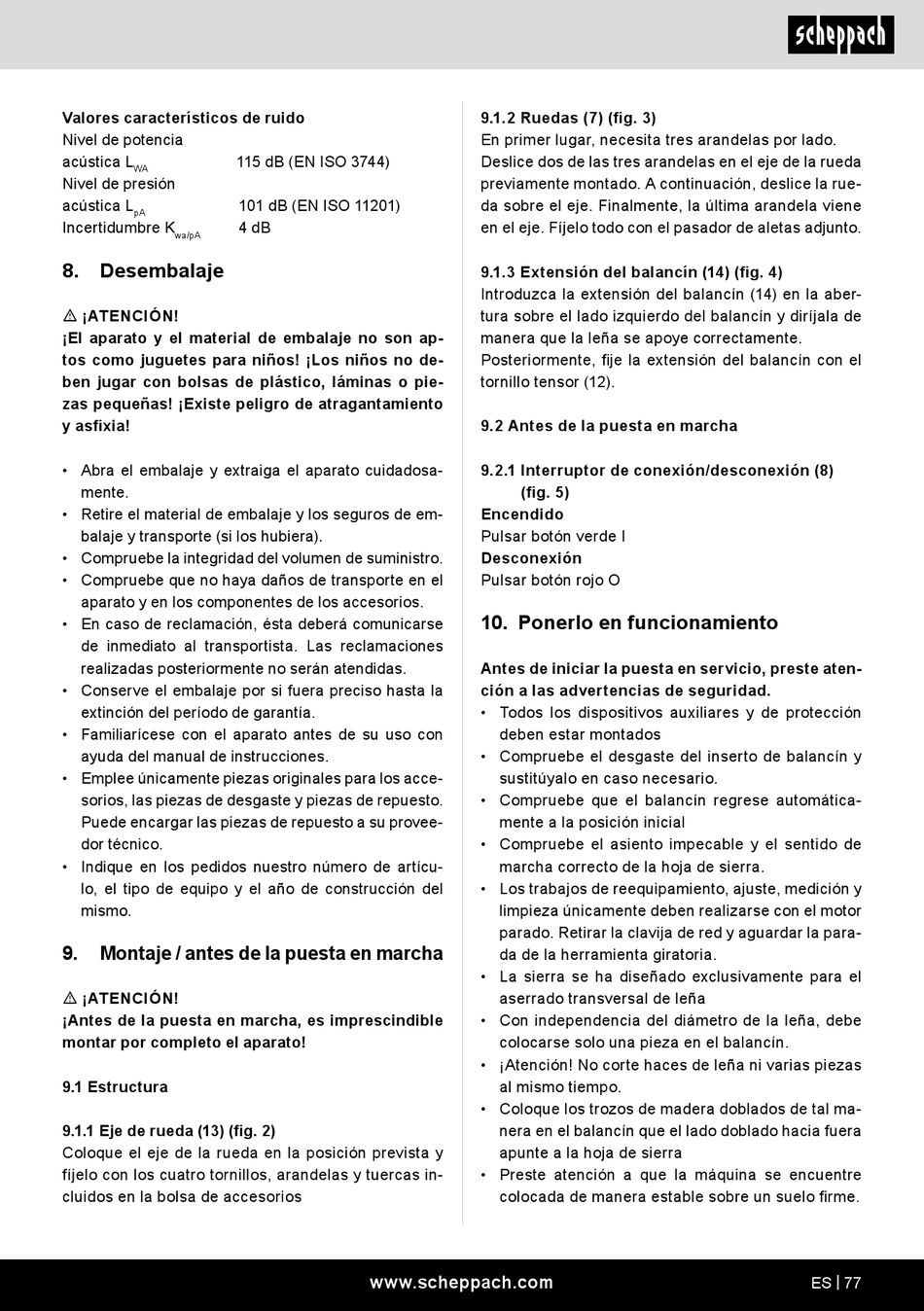

Scheppach HS510 Originalbetriebsanleitung Seite 77

Valores característicos de ruido
Nivel de potencia
acústica L 115 dB (EN ISO 3744)
WA
Nivel de presión
acústica L
pA
Incertidumbre K
wa/pA
8. Desembalaje
m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios.
• En caso de reclamación, ésta deberá comunicarse
de inmediato al transportista. Las reclamaciones
realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
9. Montaje / antes de la puesta en marcha
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
9.1 Estructura
9.1.1 Eje de rueda (13) (fig. 2)
Coloque el eje de la rueda en la posición prevista y
fíjelo con los cuatro tornillos, arandelas y tuercas in-
cluidos en la bolsa de accesorios
101 dB (EN ISO 11201)
4 dB
www.scheppach.com
9.1.2 Ruedas (7) (fig. 3)
En primer lugar, necesita tres arandelas por lado.
Deslice dos de las tres arandelas en el eje de la rueda
previamente montado. A continuación, deslice la rue-
da sobre el eje. Finalmente, la última arandela viene
en el eje. Fíjelo todo con el pasador de aletas adjunto.
9.1.3 Extensión del balancín (14) (fig. 4)
Introduzca la extensión del balancín (14) en la aber-
tura sobre el lado izquierdo del balancín y diríjala de
manera que la leña se apoye correctamente.
Posteriormente, fije la extensión del balancín con el
tornillo tensor (12).
9.2 Antes de la puesta en marcha
9.2.1 Interruptor de conexión/desconexión (8)
(fig. 5)
Encendido
Pulsar botón verde I
Desconexión
Pulsar botón rojo O
10. Ponerlo en funcionamiento
Antes de iniciar la puesta en servicio, preste aten-
ción a las advertencias de seguridad.
• Todos los dispositivos auxiliares y de protección
deben estar montados
• Compruebe el desgaste del inserto de balancín y
sustitúyalo en caso necesario.
• Compruebe que el balancín regrese automática-
mente a la posición inicial
• Compruebe el asiento impecable y el sentido de
marcha correcto de la hoja de sierra.
• Los trabajos de reequipamiento, ajuste, medición y
limpieza únicamente deben realizarse con el motor
parado. Retirar la clavija de red y aguardar la para-
da de la herramienta giratoria.
• La sierra se ha diseñado exclusivamente para el
aserrado transversal de leña
• Con independencia del diámetro de la leña, debe
colocarse solo una pieza en el balancín.
• ¡Atención! No corte haces de leña ni varias piezas
al mismo tiempo.
• Coloque los trozos de madera doblados de tal ma-
nera en el balancín que el lado doblado hacia fuera
apunte a la hoja de sierra
• Preste atención a que la máquina se encuentre
colocada de manera estable sobre un suelo firme.
ES | 77
