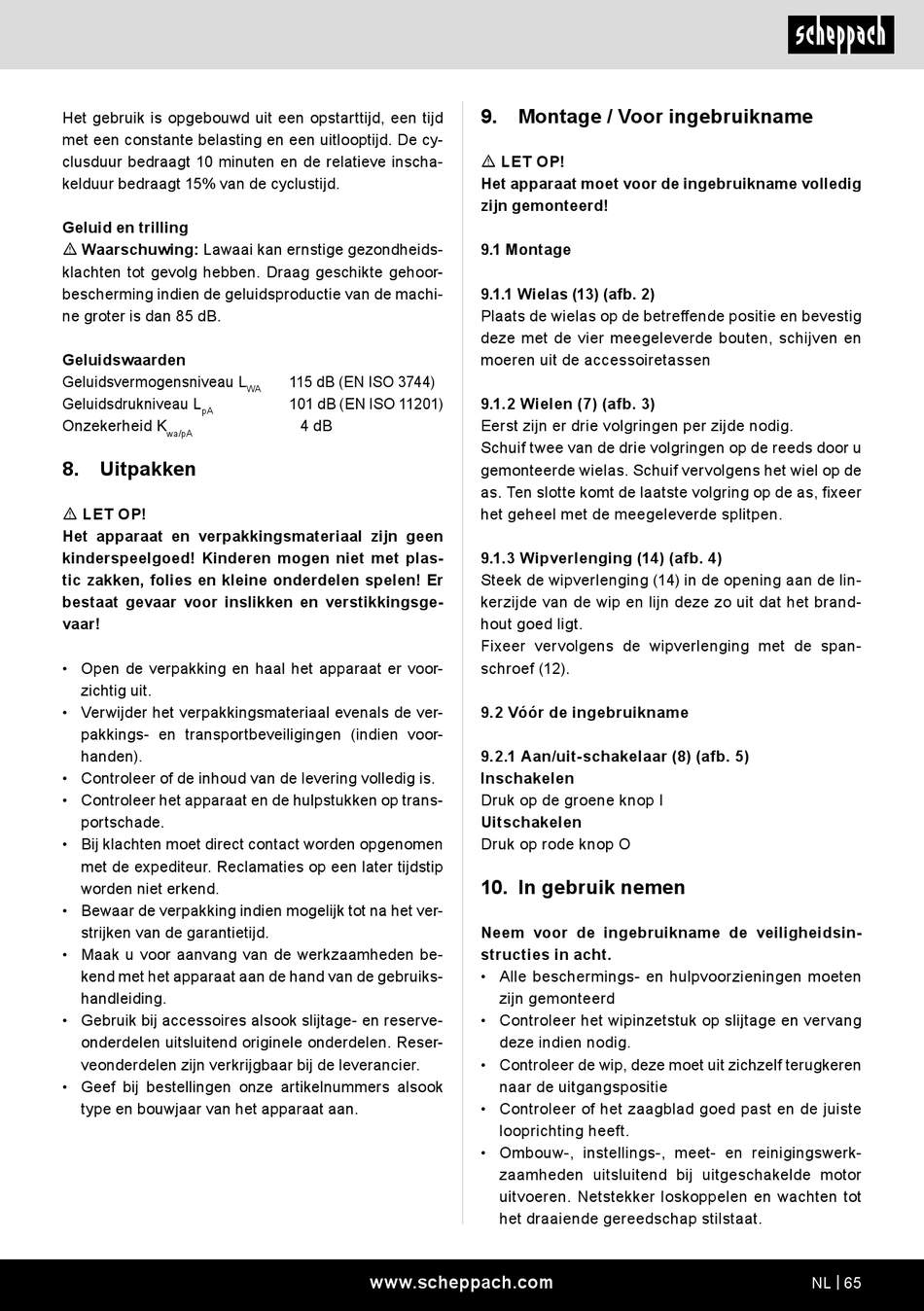

Scheppach HS510 Originalbetriebsanleitung Seite 65

Het gebruik is opgebouwd uit een opstarttijd, een tijd
met een constante belasting en een uitlooptijd. De cy-
clusduur bedraagt 10 minuten en de relatieve inscha-
kelduur bedraagt 15% van de cyclustijd.
Geluid en trilling
m Waarschuwing: Lawaai kan ernstige gezondheids-
klachten tot gevolg hebben. Draag geschikte gehoor-
bescherming indien de geluidsproductie van de machi-
ne groter is dan 85 dB.
Geluidswaarden
Geluidsvermogensniveau L
Geluidsdrukniveau L
pA
Onzekerheid K
wa/pA
8. Uitpakken
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade.
• Bij klachten moet direct contact worden opgenomen
met de expediteur. Reclamaties op een later tijdstip
worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
115 dB (EN ISO 3744)
WA
101 dB (EN ISO 11201)
4 dB
www.scheppach.com
9. Montage / Voor ingebruikname
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
9.1 Montage
9.1.1 Wielas (13) (afb. 2)
Plaats de wielas op de betreffende positie en bevestig
deze met de vier meegeleverde bouten, schijven en
moeren uit de accessoiretassen
9.1.2 Wielen (7) (afb. 3)
Eerst zijn er drie volgringen per zijde nodig.
Schuif twee van de drie volgringen op de reeds door u
gemonteerde wielas. Schuif vervolgens het wiel op de
as. Ten slotte komt de laatste volgring op de as, fixeer
het geheel met de meegeleverde splitpen.
9.1.3 Wipverlenging (14) (afb. 4)
Steek de wipverlenging (14) in de opening aan de lin-
kerzijde van de wip en lijn deze zo uit dat het brand-
hout goed ligt.
Fixeer vervolgens de wipverlenging met de span-
schroef (12).
9.2 Vóór de ingebruikname
9.2.1 Aan/uit-schakelaar (8) (afb. 5)
Inschakelen
Druk op de groene knop I
Uitschakelen
Druk op rode knop O
10. In gebruik nemen
Neem voor de ingebruikname de veiligheidsin-
structies in acht.
• Alle beschermings- en hulpvoorzieningen moeten
zijn gemonteerd
• Controleer het wipinzetstuk op slijtage en vervang
deze indien nodig.
• Controleer de wip, deze moet uit zichzelf terugkeren
naar de uitgangspositie
• Controleer of het zaagblad goed past en de juiste
looprichting heeft.
• Ombouw-, instellings-, meet- en reinigingswerk-
zaamheden uitsluitend bij uitgeschakelde motor
uitvoeren. Netstekker loskoppelen en wachten tot
het draaiende gereedschap stilstaat.
NL | 65
