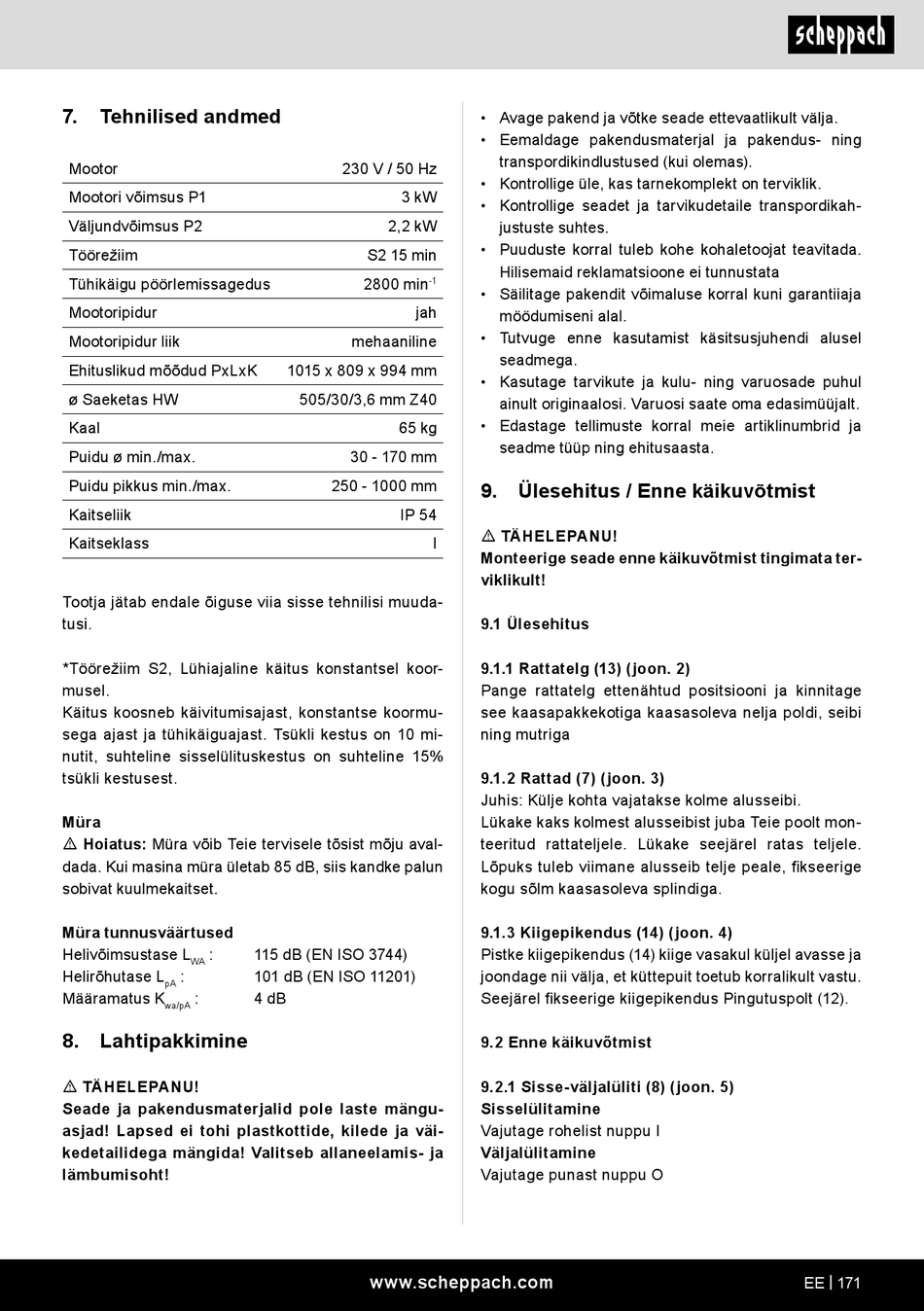

7. Tehnilised andmed
Mootor
Mootori võimsus P1
Väljundvõimsus P2
Töörežiim
Tühikäigu pöörlemissagedus
Mootoripidur
Mootoripidur liik
Ehituslikud mõõdud PxLxK
ø Saeketas HW
Kaal
Puidu ø min./max.
Puidu pikkus min./max.
Kaitseliik
Kaitseklass
Tootja jätab endale õiguse viia sisse tehnilisi muuda-
tusi.
*Töörežiim S2, Lühiajaline käitus konstantsel koor-
musel.
Käitus koosneb käivitumisajast, konstantse koormu-
sega ajast ja tühikäiguajast. Tsükli kestus on 10 mi-
nutit, suhteline sisselülituskestus on suhteline 15%
tsükli kestusest.
Müra
m Hoiatus: Müra võib Teie tervisele tõsist mõju aval-
dada. Kui masina müra ületab 85 dB, siis kandke palun
sobivat kuulmekaitset.
Müra tunnusväärtused
Helivõimsustase L :
WA
Helirõhutase L :
pA
Määramatus K :
wa/pA
8. Lahtipakkimine
m TÄHELEPANU!
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
230 V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 min
jah
mehaaniline
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
115 dB (EN ISO 3744)
101 dB (EN ISO 11201)
4 dB
www.scheppach.com
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Puuduste korral tuleb kohe kohaletoojat teavitada.
Hilisemaid reklamatsioone ei tunnustata
-1
• Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul
ainult originaalosi. Varuosi saate oma edasimüüjalt.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
9. Ülesehitus / Enne käikuvõtmist
m TÄHELEPANU!
I
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
9.1 Ülesehitus
9.1.1 Rattatelg (13) (joon. 2)
Pange rattatelg ettenähtud positsiooni ja kinnitage
see kaasapakkekotiga kaasasoleva nelja poldi, seibi
ning mutriga
9.1.2 Rattad (7) (joon. 3)
Juhis: Külje kohta vajatakse kolme alusseibi.
Lükake kaks kolmest alusseibist juba Teie poolt mon-
teeritud rattateljele. Lükake seejärel ratas teljele.
Lõpuks tuleb viimane alusseib telje peale, fikseerige
kogu sõlm kaasasoleva splindiga.
9.1.3 Kiigepikendus (14) (joon. 4)
Pistke kiigepikendus (14) kiige vasakul küljel avasse ja
joondage nii välja, et küttepuit toetub korralikult vastu.
Seejärel fikseerige kiigepikendus Pingutuspolt (12).
9.2 Enne käikuvõtmist
9.2.1 Sisse-väljalüliti (8) (joon. 5)
Sisselülitamine
Vajutage rohelist nuppu I
Väljalülitamine
Vajutage punast nuppu O
