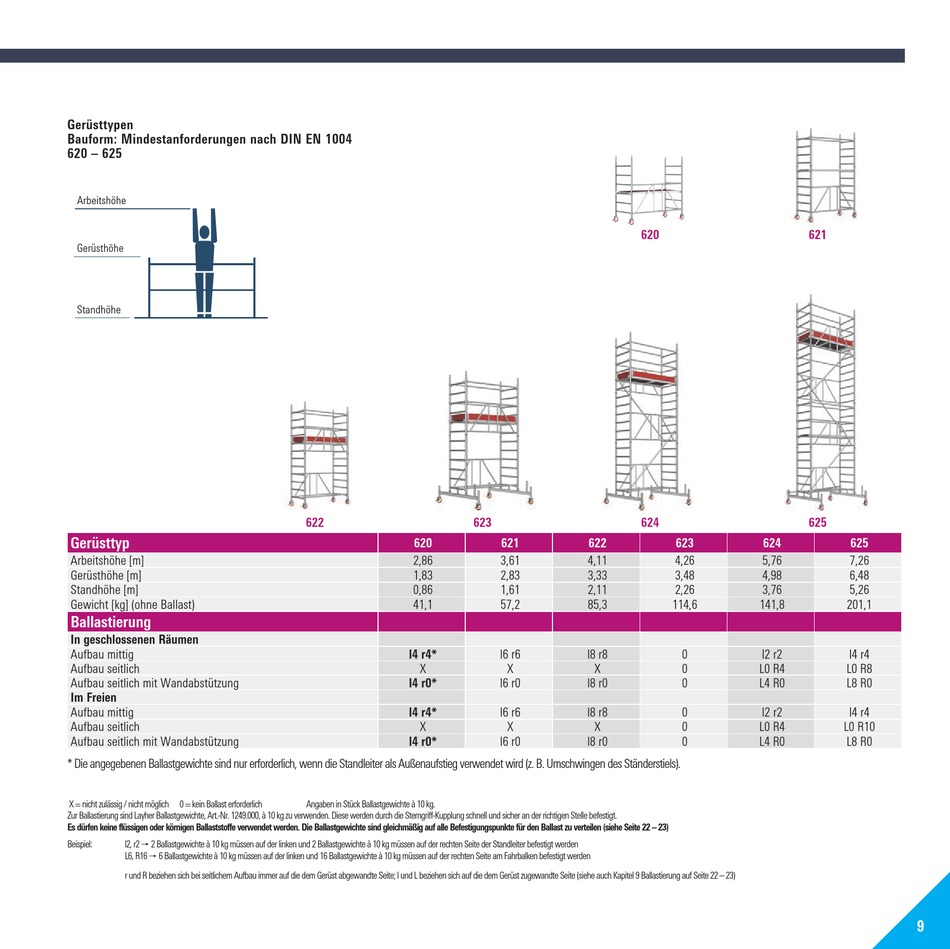

Layher ZIFA Aufbau- Und Verwendungsanleitung Seite 9

Gerüsttypen
Bauform: Mindestanforderungen nach DIN EN 1004
620 – 625
Arbeitshöhe
Gerüsthöhe
Standhöhe
Gerüsttyp
Arbeitshöhe [m]
Gerüsthöhe [m]
Standhöhe [m]
Gewicht [kg] (ohne Ballast)
Ballastierung
In geschlossenen Räumen
Aufbau mittig
Aufbau seitlich
Aufbau seitlich mit Wandabstützung
Im Freien
Aufbau mittig
Aufbau seitlich
Aufbau seitlich mit Wandabstützung
* Die angegebenen Ballastgewichte sind nur erforderlich, wenn die Standleiter als Außenaufstieg verwendet wird (z. B. Umschwingen des Ständerstiels).
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe Seite 22 – 23)
l2, r2  2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden
Beispiel:
L6, R16  6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe auch Kapitel 9 Ballastierung auf Seite 22 – 23)
622 623
620
2,86
1,83
0,86
41,1
l4 r4*
X
l4 r0*
l4 r4*
X
l4 r0*
Angaben in Stück Ballastgewichte à 10 kg.
620
624
621 622 623
3,61 4,11 4,26
2,83 3,33 3,48
1,61 2,11 2,26
57,2 85,3 114,6
l6 r6 l8 r8
X X
l6 r0 l8 r0
l6 r6 l8 r8
X X
l6 r0 l8 r0
621
625
624 625
5,76 7,26
4,98 6,48
3,76 5,26
141,8 201,1
0 l2 r2 l4 r4
0 L0 R4 L0 R8
0 L4 R0 L8 R0
0 l2 r2 l4 r4
0 L0 R4 L0 R10
0 L4 R0 L8 R0
9
