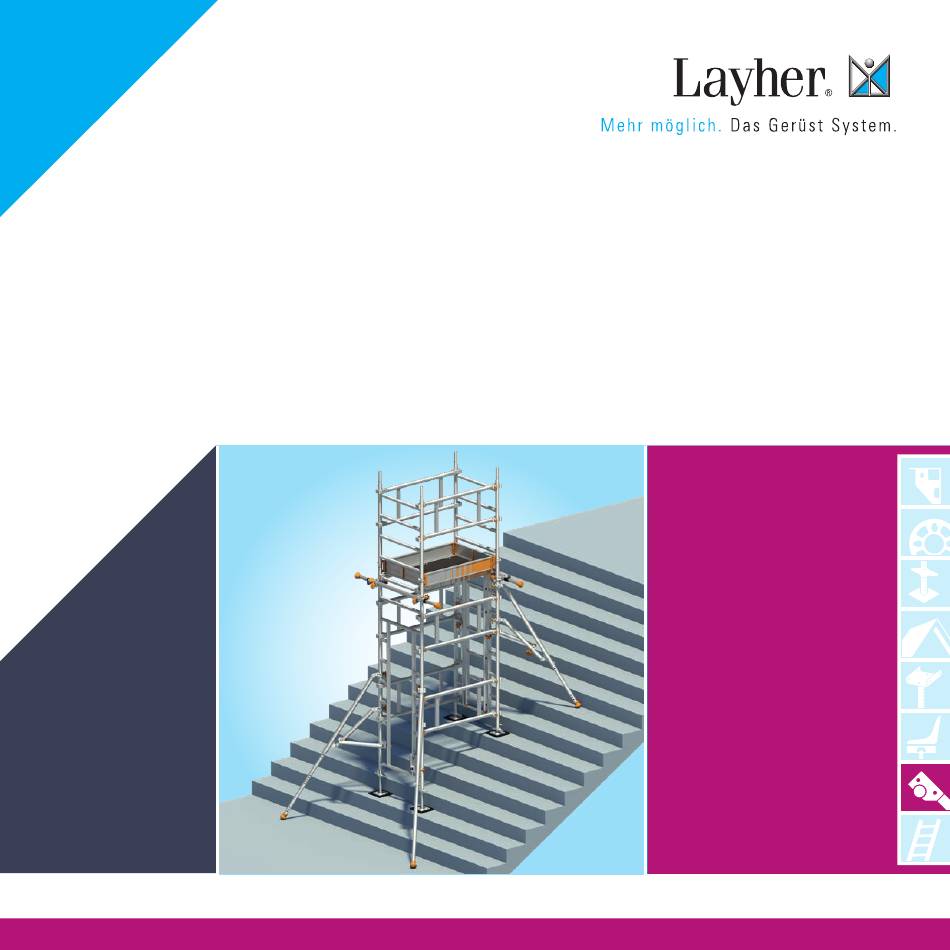

- Seite 1 LAYHER SOLOTOWER TREPPEN-KIT AUFBAU- UND VERWENDUNGSANLEITUNG Ausgabe 11.2020 Ausgabe 12.2018 Art.-Nr. 8107.142 Art.-Nr. 8107.140 Erweiterung Fahrbare Arbeitsbühnen zum Aufbau auf Treppen nach DIN EN 1004 für die fahrbare Arbeitsbühne Arbeitsbühne 0,75 x 1,12 m Solo Tower...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einführung ...................4 Allgemeine Hinweise zu Aufbau und Verwendung ....4 Maßnahmen zur Absturzsicherung ..........6 Aufbauvarianten zur Erweiterung auf Treppen ......7 4.1. Variante 1 ..................7 4.2. Variante 2 ..................8 4.3. Variante 3 ..................9 Auf- und Abbau .................10 5.1. Grundaufbau mit 2 Durchgangs-Standleitern ......11 5.2. - Seite 3 Bauteile während des Aufbaus zu verhindern. Abhängig von den lokalen Regelungen behalten wir uns vor, nicht alle hier abgebildete Produkte zu liefern. Ihr Layher Partner vor Ort berät Sie gerne bei allen Fragen zu den Produkten, deren Verwendung oder speziellen Aufbauvarianten und geltenden Vorschriften.
-
Seite 4: Einführung
Hinweise beachten: Sie Ihren Layher Partner. 1. Der Benutzer muss die Eignung der ausgewählten fahrbaren Arbeits- Achtung: Die Erweiterung zum Layher SoloTower darf nur unter bühne für die auszuführenden Arbeiten überprüfen (§4 BetrSichV). Aufsicht einer befähigten Person und von fachlich geeigneten Beschäftigten auf-, um- und abgebaut werden. - Seite 5 4. Werkzeuge und Materialien geringen Umfangs sind am Körper ren oder durch andere geeignete Maßnahmen gegen Umkippen zu mitzuführen. sichern (Ein Überschreiten der Windstärke 6 ist an der spürbaren Hemmung beim Gehen erkennbar). Es ist zu empfehlen, fahrbare 5. Die Standleiterstöße sind immer mit Federsteckern zu sichern. Arbeitsbühnen zu verankern, falls diese unbeaufsichtigt bleiben.
-
Seite 6: Maßnahmen Zur Absturzsicherung
Bedingungen auf Treppen, stets mit min. 2 Personen durchgeführt werden sollte, erfolgt ein weiterer Aufbau mittels der bereits vom SoloTower bekannten 3T-Methode. Absturzsicherung beim Auf-, Um- oder Abbau Hierbei handelt es sich um die sogenannte 3T-Methode (Through The Trapdoor), bei der die Montage zur Absturzsicherung in die jeweils darüber liegende Lage mittels der Doppelgeländer durch die Durch-... -
Seite 7: Aufbauvarianten Zur Erweiterung Auf Treppen
4. AUFBAUVARIANTEN ZUR ERWEITERUNG AUF TREPPEN 4.1. Variante 1 Einspannung zwischen den Wänden Treppenbreite Es handelt sich hierbei um einen Aufbau der keine Abstützung durch Die Konstruktion kann am Einsatzort erstellt werden, wie im Kapitel Gerüststützen vorsieht bzw. wenn diese nicht wirkend eingesetzt 5. -
Seite 8: Variante 2
4.2. Variante 2 Einseitig Wandabstützung / Einseitig Gerüststützen B / 2 Treppenbreite Es handelt sich hierbei um einen Aufbau der einseitig an eine Wand Ab einer Treppenbreite von > 2,6 m, ist durch das ausreichende Aus- und auf der gegenüberliegenden Seite durch Gerüststützen abgestützt legermaß... -
Seite 9: Variante 3
4.3. Variante 3 Beidseitig Gerüststützen B / 2 B / 2 Treppenbreite Es handelt sich hierbei um einen Aufbau der beidseitig durch Gerüst- Ab einer Treppenbreite von > 2,6 m ist durch das ausreichende Aus- stützen abgestützt werden kann. legermaß der Gerüststützen, keine Ballastierung erforderlich. Für den Aufbau dieser Variante bedarf es zwingend ausreichende Die Konstruktion kann nach der unter Auf- und Abbau beschriebenen Platzverhältnisse, die das Anbringen der Gerüststützen auf beiden... -
Seite 10: Auf- Und Abbau
Stolpergefahr durch die unteren Aufbau des SoloTowers anhand der in der Aufbau- und Verwendungs- Sprossen der Durchgangs-Standleitern beim anleitung SoloTower gezeigten Aufbaufolge durchzuführen. Begehen der Treppe warnt. (z. B. Markierung entsprechend dafür vorgesehenem, gut sicht- Für Aufbauten außerhalb der gezeigten Varianten und für beson- barem Band / Aufkleber und / oder ein entspre- dere Anwendungen (z. -
Seite 11: Grundaufbau Mit 2 Durchgangs-Standleitern
5.1. Grundaufbau mit 2 Durchgangs-Standleitern 5.1.1. Aufbaufolge 1. Jeweils 2 Spindeln in die Durchgangs-Standleiter einstecken 3. Einseitiges Einhängen von 2 Doppelgeländern zwischen der 3. und und mittels der Feststellschraube am entsprechenden Holmende 5. Sprosse von unten. fixieren. 4. Positionieren der zweiten Durchgangs-Standleiter 1, in die zuvor 2. - Seite 12 6. Aufstecken einer Standleiter 1 m in die dafür vorgesehenen 7. Einhängen von 2 Doppelgeländern zwischen der 7. und 9. Sprosse Rohrverbinder der oberen Durchgangs-Standleiter 1. Verbinden von unten. der 2-sprossigen Standleiter 0,5 m mit einer Standleiter 1 m. Aufstecken der vormontierten Einheit in die dafür vorgesehenen Rohrverbinder der unteren Durchgangs-Standleiter 1.
- Seite 13 8. Anbau der Gerüststützen (s. S. 20, Kapitel 7. Gerüststützen-Anbau) 10. Montage der Einhängeleiter (s. S. 21, Kapitel 8. Einhängeleiter- 9. Einhängen der Durchstiegsbrücke in der 10. Sprosse von unten. Anbau) für einen sicheren Aufstieg.
- Seite 14 5.1.2. Abbaufolge 11. Einstecken von einem SoloTower Montagehaken und Positio- nierung der Doppelgeländer für den Einbau mittels 3T-Methode (s. Aufbau- und Verwendungsanleitung SoloTower). Der Abbau des Grundaufbaus mit 2 Durchgangs-Standleitern erfolgt 12. Der weitere Aufbau erfolgt je nach gewünschter Standhöhe, in um gekehrter Reihenfolge, begonnen wird mit der Demontage der an alog zu der in der Aufbau- und Verwendungsanleitung für den...
-
Seite 15: Grundaufbau Mit Einseitiger Durchgangs-Standleiter
5.2. Grundaufbau mit einseitiger Durchgangs- Standleiter 5.2.1. Aufbaufolge 3. Einseitiges Einhängen von 2 Doppelgeländern zwischen der 3. und 5. Sprosse von unten. 4. Positionieren von 2 ineinander gesteckten und mit Federstecker gesicherten Standleitern 1 m, in die zuvor ebenfalls Spindeln eingesteckt und arretiert wurden. - Seite 16 6. Aufstecken einer Standleiter 1 m in die dafür vorgesehenen Rohr- 7. Einhängen von 2 Doppelgeländern zwischen der 7. und 9. Sprosse verbinder der oberen Standleiter 1 m. Verbinden der 2-sprossigen von unten. Standleiter 0,5 m mit einer Standleiter 1 m, Aufstecken der vor- montierten Einheit in die dafür vorgesehenen Rohrverbinder der Durchgangs-Standleiter 1.
- Seite 17 8. Anbau der Gerüststützen (s. S. 20, Kapitel 7. Gerüststützen-Anbau) 10. Einstecken von einem SoloTower Montagehaken und Positio- 9. Einhängen der Durchstiegsbrücke in der 10. Sprosse von unten. nierung der Doppelgeländer für den Einbau mittels 3T-Methode (s. Aufbau- und Verwendungsanleitung SoloTower).
- Seite 18 5.2.2. Abbaufolge Der Abbau des Grundaufbaus mit einer Durchgansleiter, erfolgt in umgekehrter Reihenfolge, begonnen wird mit der Demontage der Doppelgeländer unter Anwendung der 3T-Methode.
-
Seite 19: Abstandsrohr-Anbau
6. ABSTANDSROHR-ANBAU 6.1. Anbau Tele-Abstandsrohr 1,25 m Die in dieser Anleitung erwähnten Abstandsrohre • Tele-Abstandrohr 1,25 m • Abstandsrohr 0,50 m werden mit Gerüstkupplungen welche mit Sterngriffen für eine werkzeuglose Montage auszustatten sind, an den Holmrohren der Standleitern befestigt. Nach der entsprechenden Positionierung sind die Gerüstkupplungen fest anzuziehen. -
Seite 20: Gerüststützen-Anbau
7. GERÜSTSTÜTZEN-ANBAU Für den in dieser Anleitung beschriebenen Typ mit Gerüststützen, ist Es sollte unbedingt darauf geachtet werden, dass der Gummifuß der zwingend an jedem Holm der Standleiter eine Gerüststütze inklusive Stütze immer sicheren Bodenkontakt aufweist und nicht an einer Verdrehsicherung erforderlich, um die Standsicherheit zu gewährlei- Kante positioniert wird, um ein eventuell unbeabsichtigtes Abrutschen sten. -
Seite 21: Einhängeleiter-Anbau
8. EINHÄNGELEITER-ANBAU 8.1. An- und Abbau Die in dieser Anleitung erwähnte Einhängeleiter stellt einen sicheren Durch Öffnen der Fallriegel am Einhängehaken der Leiter, kann diese in die oberste Sprosse der Durchgangs-Standleiter 1, eingehängt wer- Aufstieg bei der Verwendung von 2 Durchgangs-Standleitern dar. -
Seite 22: Ballastierung
9. BALLASTIERUNG Anbringung der Ballastgewichte Zur Ballastierung sind Layher Ballastgewichte mit je 10 kg zu Beispiel: verwenden. Einfaches, schnelles und sicheres Befestigen des jeweils Standhöhe H = 5 m erforderlichen Ballasts an den richtigen Stellen werden durch Kupp- Auslegerbreite B = 1,8 – 2 m lungen mit Sterngriff ermöglicht. - Seite 23 Ballastierung Variante 1 Für Variante 1 ist kein Ballast erforderlich!
- Seite 24 Ballastierung Variante 2 Ballastierungstabelle für Variante 2 Variante 2 Gerüststützen H = 3 m H = 4 m H = 5 m Auslegerbreite (B) Treppenbreite Anzahl Ballast Summe Ballast Anzahl Ballast Summe Ballast Anzahl Ballast Summe Ballast pro Punkt A [Stk.] pro Typ [Stk.] pro Punkt A [Stk.] pro Typ [Stk.]...
- Seite 25 Ballastierung Variante 3 Ballastierungstabelle für Variante 3 Variante 2 Gerüststützen H = 3 m H = 4 m H = 5 m Auslegerbreite (B) Treppenbreite Anzahl Ballast Summe Ballast Anzahl Ballast Summe Ballast Anzahl Ballast Summe Ballast pro Punkt A [Stk.] pro Typ [Stk.] pro Punkt A [Stk.] pro Typ [Stk.]...
-
Seite 26: Teileliste
10. TEILELISTE SoloTower Treppen-Kit Artikelbezeichnung Artikel-Nr. 1600.002 1600.003 1600.004 Durchgangs-Standleiter 75 / 8 Spr 1296.008 Standleiter 75 / 2 Spr 1297.002 Tele-Abstandsrohr 1,25 m 1275.001 Normalspindel 60 mit Feststeller 1257.060 Gummiunterlage für Fußspindel 4000.500 Normalkupplung SW 19 mm 4700.019 Sterngriff mit Buchse 6491.422... -
Seite 27: Einzelteile Des Systems
11. EINZELTEILE DES SYSTEMS 1296.008 Durchgangs-Standleiter 75 / 8 4700.019 Normalkupplung, SW 19 aus Aluminium Stahl, verzinkt Sprossen mit rutschsicherer Riffelung mit Durchgangsöffnung Breite 75 cm 6491.422 Sterngriff mit Buchse 1297.002 Standleiter 75 / 2 1247.006 Einhängeleiter für Durch- aus Aluminium gangs-Standleiter Sprossen mit rutschsicherer Riffelung Breite 75 cm... - Seite 28 Wilhelm Layher GmbH & Co KG Postfach 40 Gerüste Tribünen Leitern 74361 Güglingen-Eibensbach Deutschland Ochsenbacher Straße 56 Telefon (0 71 35) 70-0 74363 Güglingen-Eibensbach Telefax (0 71 35) 70-2 65 Deutschland E-Mail info@layher.com www.layher.com...
