Layher ZIFA Aufbau- Und Verwendungsanleitung Seite 77

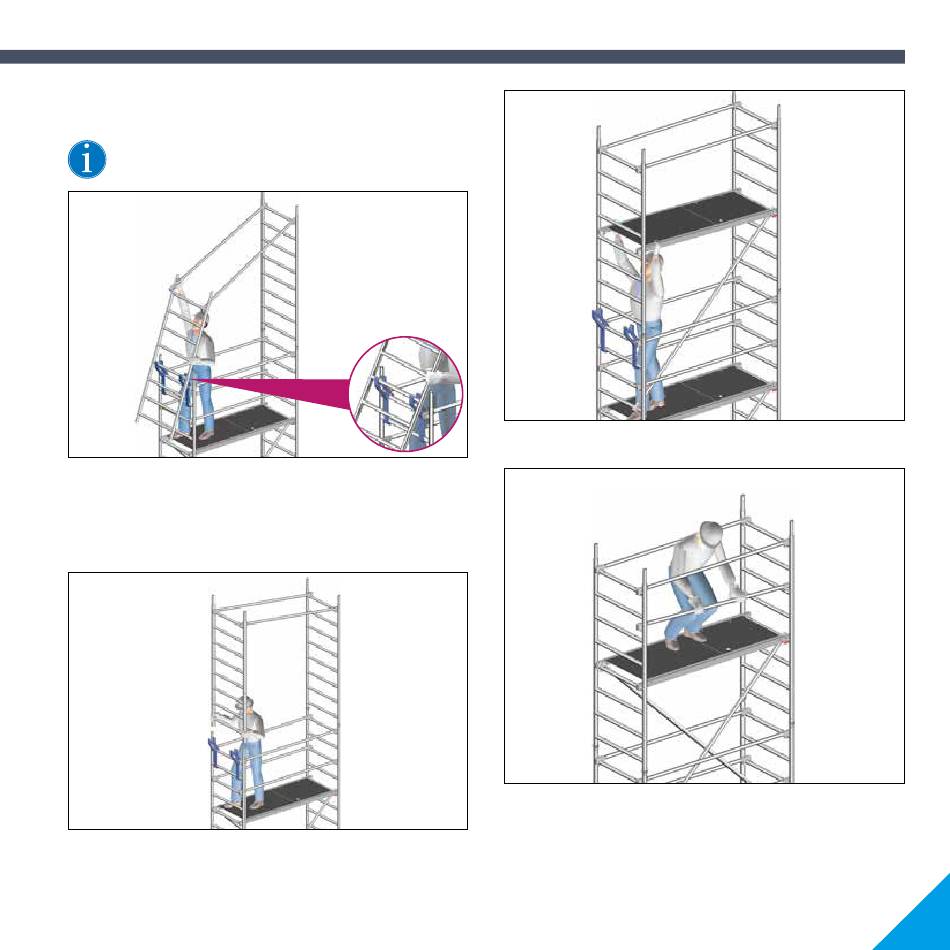

Montaje de plataformas intermedias
Todos los modelos de torre
Repita los pasos de montaje 1 a 5 varias veces, dependiendo
de la altura de montaje.
1. Coloque primero un marco de 2,00 m.
con muelle 15.
2. Coloque los ganchos de apoyo 2P
de 2,00 m. 11 para montar las barandillas 16.
3. Coloque el marco de 2,00 m.
colóquelo en su posición y asegúrelo con pasadores con muelle 15.
11 y asegúrelo con pasadores
29 y posicione el segundo marco
11 con barandillas 16 hacia arriba,
4. Inserte las diagonales 19 y la plataforma de acceso con trampilla 24.
5. Suba al siguiente nivel y coloque las barandillas
travesaño sobre la plataforma.
16 en el segundo
13
