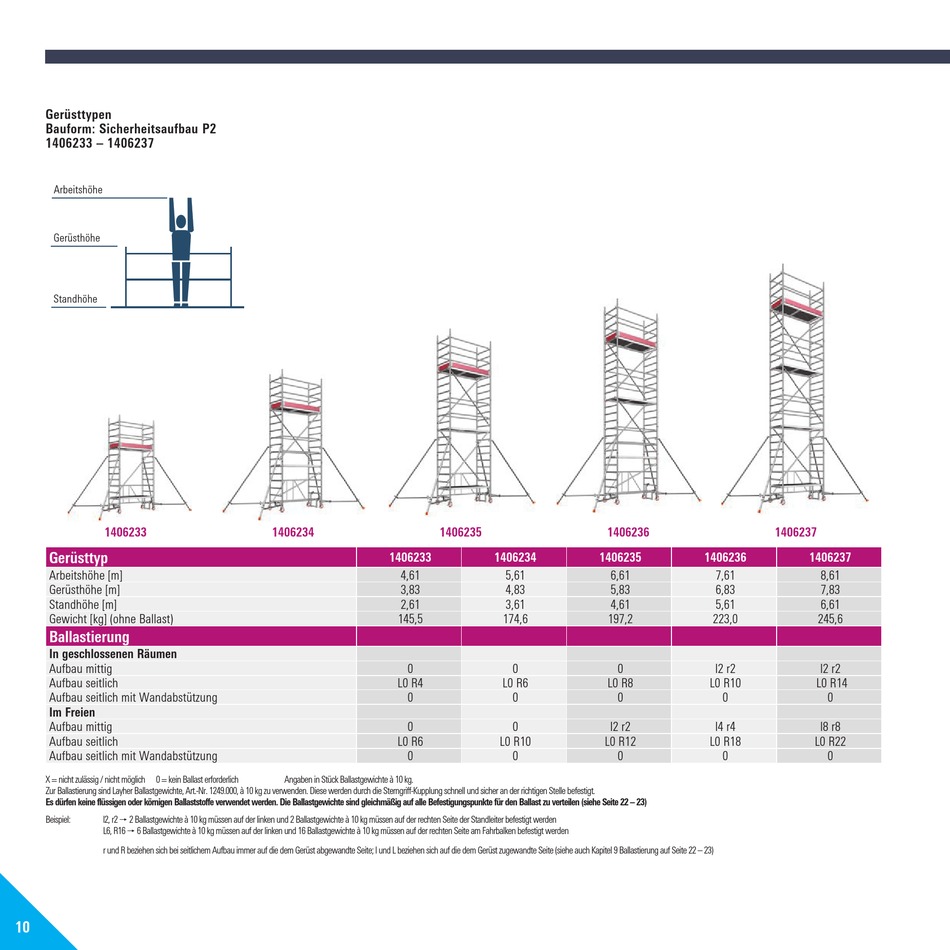

Layher ZIFA Aufbau- Und Verwendungsanleitung Seite 10

Gerüsttypen
Bauform: Sicherheitsaufbau P2
1406233 – 1406237
Arbeitshöhe
Gerüsthöhe
Standhöhe
1406233
Gerüsttyp
Arbeitshöhe [m]
Gerüsthöhe [m]
Standhöhe [m]
Gewicht [kg] (ohne Ballast)
Ballastierung
In geschlossenen Räumen
Aufbau mittig
Aufbau seitlich
Aufbau seitlich mit Wandabstützung
Im Freien
Aufbau mittig
Aufbau seitlich
Aufbau seitlich mit Wandabstützung
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe Seite 22 – 23)
l2, r2  2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden
Beispiel:
L6, R16  6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe auch Kapitel 9 Ballastierung auf Seite 22 – 23)
10
1406234 1406235
1406233
4,61
3,83
2,61
145,5
0
L0 R4
0
0
L0 R6
0
Angaben in Stück Ballastgewichte à 10 kg.
1406236
1406234 1406235
5,61 6,61
4,83 5,83
3,61 4,61
174,6 197,2
0 0
L0 R6 L0 R8
0 0
0 l2 r2
L0 R10 L0 R12
0 0
1406237
1406236 1406237
7,61 8,61
6,83 7,83
5,61 6,61
223,0 245,6
l2 r2 l2 r2
L0 R10 L0 R14
0 0
l4 r4 l8 r8
L0 R18 L0 R22
0 0
