Layher ZIFA Aufbau- Und Verwendungsanleitung Seite 17

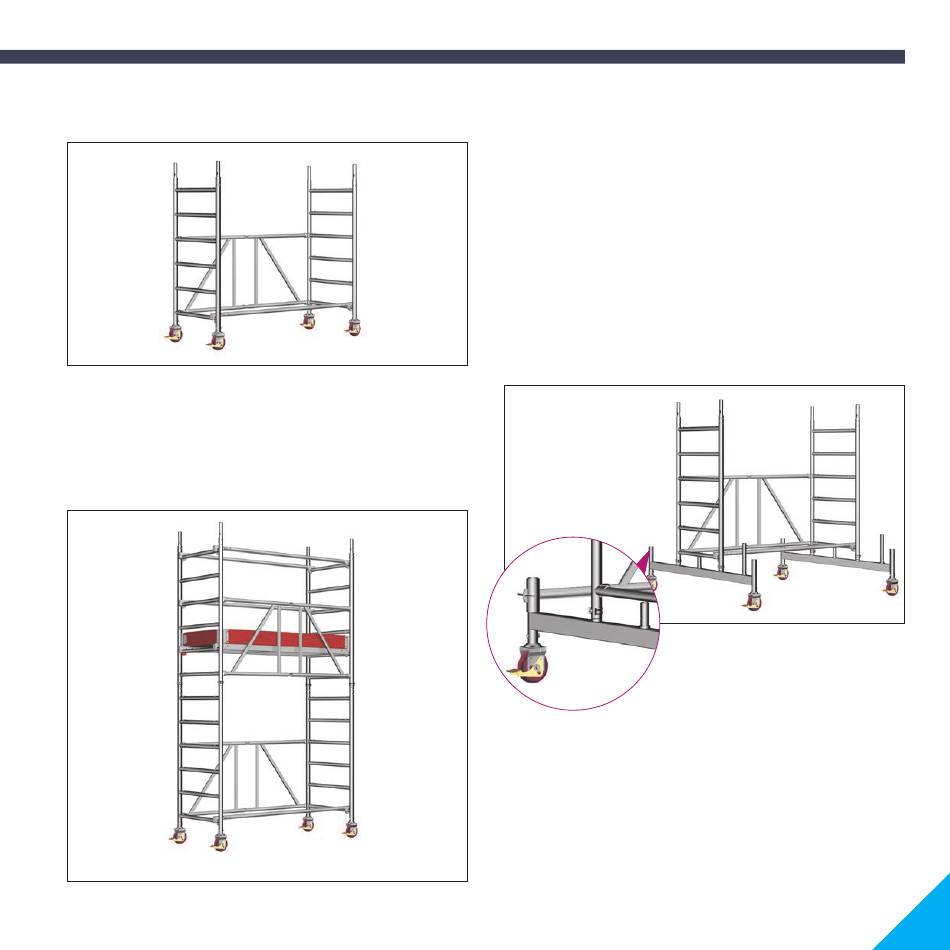

Aufbau
Gerüsttyp 622
1. Das Grundgerüst 9 auseinanderziehen, Gelenke im Faltteil
fest einrasten und mit einer Rückenlehne
Quersprosse aussteifen.
2. Lenkrollen 1 in die Standleitern des Grundgerüsts
und mit Schrauben und Muttern gegen Herausfallen sichern.
3. Zweites Grundgerüst
rasten. Um 180° zum ersten Grundgerüst gedreht aufstecken. Die
Stöße sind mit Federsteckern
4. Durchstiegsbrücke
oberen Grundgerüsts
5. Zum Abschluss der Arbeitsbühne sind 3 Rückenlehnen 16,
Bordbretter
Grundaufbau
Gerüsttyp 623, 624 und 625
16 an der untersten
9 einstecken
1. Die Lenkrollen
und Muttern gegen Herausfallen sichern. Für den Grundaufbau des
Gerüsttyps 625 sind die Fahrbalken zusätzlich mit einem Basisrohr
12
versehen.
2. Das Grundgerüst
einrasten, mit einer Rückenlehne
aussteifen und auf die Fahrbalken
9 öffnen und Gelenk im Faltteil fest ein-
15
24 an der 2. Quersprosse von unten des
9 einrasten.
25 und Stirnbordbretter
Gerüsttyp 625
1 in die Fahrbalken
zu verbinden und die Standleiter mit einer Horizontaldiagonale zu
9 auseinanderziehen, Gelenke im Faltteil fest
zu sichern.
26 einzubauen.
7 einstecken und mit Schrauben
16 an der untersten Quersprosse
7 stecken.
17
