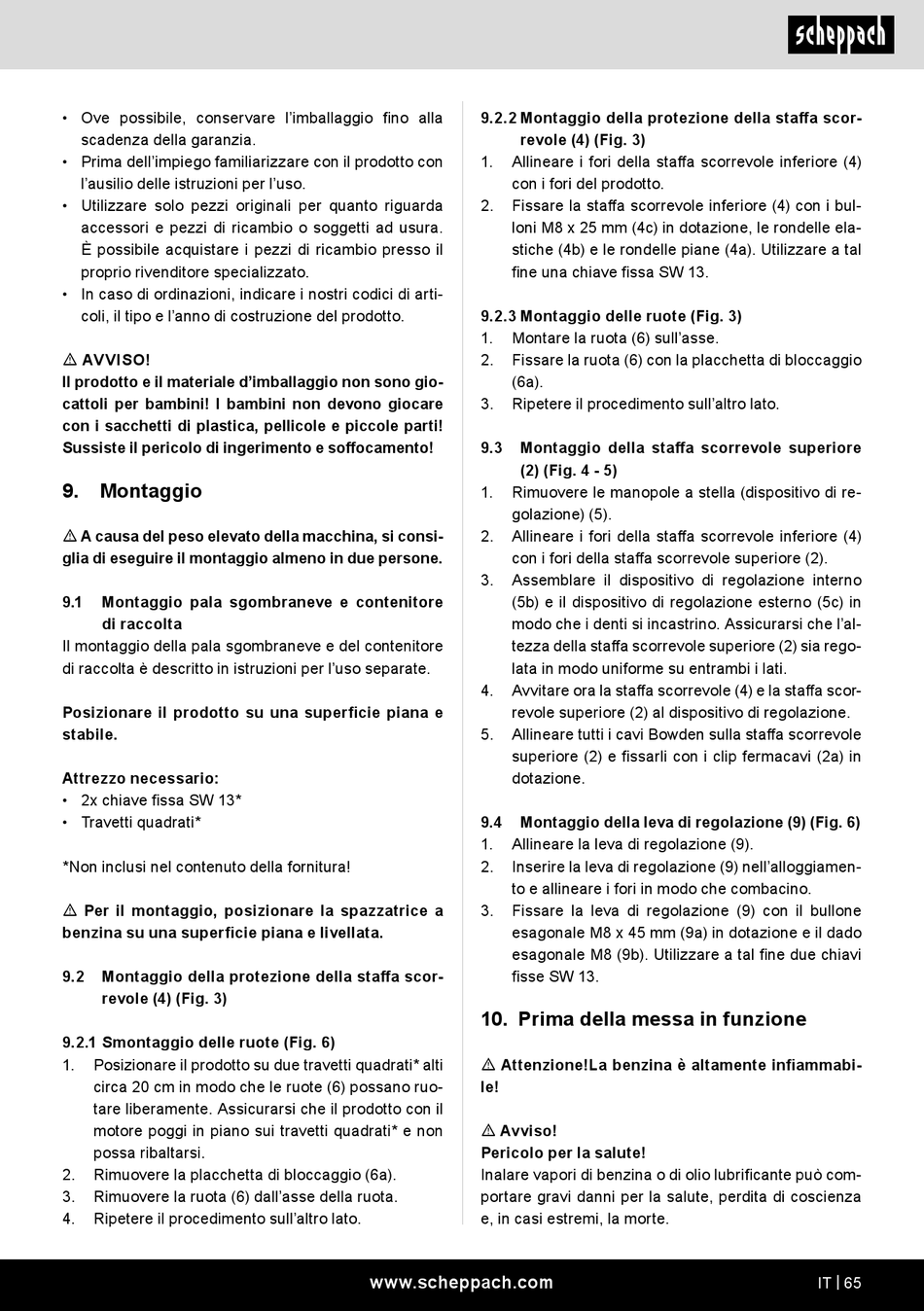

• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con
l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione del prodotto.
m AVVISO!
Il prodotto e il materiale d'imballaggio non sono gio-
cattoli per bambini! I bambini non devono giocare
con i sacchetti di plastica, pellicole e piccole parti!
Sussiste il pericolo di ingerimento e soffocamento!
9.
Montaggio
m A causa del peso elevato della macchina, si consi-
glia di eseguire il montaggio almeno in due persone.
9.1
Montaggio pala sgombraneve e contenitore
di raccolta
Il montaggio della pala sgombraneve e del contenitore
di raccolta è descritto in istruzioni per l'uso separate.
Posizionare il prodotto su una superficie piana e
stabile.
Attrezzo necessario:
• 2x chiave fissa SW 13*
• Travetti quadrati*
*Non inclusi nel contenuto della fornitura!
m Per il montaggio, posizionare la spazzatrice a
benzina su una superficie piana e livellata.
9.2
Montaggio della protezione della staffa scor-
revole (4) (Fig. 3)
9.2.1 Smontaggio delle ruote (Fig. 6)
1.
Posizionare il prodotto su due travetti quadrati* alti
circa 20 cm in modo che le ruote (6) possano ruo-
tare liberamente. Assicurarsi che il prodotto con il
motore poggi in piano sui travetti quadrati* e non
possa ribaltarsi.
2.
Rimuovere la placchetta di bloccaggio (6a).
3.
Rimuovere la ruota (6) dall'asse della ruota.
4.
Ripetere il procedimento sull'altro lato.
9.2.2 Montaggio della protezione della staffa scor-
revole (4) (Fig. 3)
1.
Allineare i fori della staffa scorrevole inferiore (4)
con i fori del prodotto.
2.
Fissare la staffa scorrevole inferiore (4) con i bul-
loni M8 x 25 mm (4c) in dotazione, le rondelle ela-
stiche (4b) e le rondelle piane (4a). Utilizzare a tal
fine una chiave fissa SW 13.
9.2.3 Montaggio delle ruote (Fig. 3)
1.
Montare la ruota (6) sull'asse.
2.
Fissare la ruota (6) con la placchetta di bloccaggio
(6a).
3.
Ripetere il procedimento sull'altro lato.
9.3
Montaggio della staffa scorrevole superiore
(2) (Fig. 4 - 5)
1.
Rimuovere le manopole a stella (dispositivo di re-
golazione) (5).
2.
Allineare i fori della staffa scorrevole inferiore (4)
con i fori della staffa scorrevole superiore (2).
3.
Assemblare il dispositivo di regolazione interno
(5b) e il dispositivo di regolazione esterno (5c) in
modo che i denti si incastrino. Assicurarsi che l'al-
tezza della staffa scorrevole superiore (2) sia rego-
lata in modo uniforme su entrambi i lati.
4.
Avvitare ora la staffa scorrevole (4) e la staffa scor-
revole superiore (2) al dispositivo di regolazione.
5.
Allineare tutti i cavi Bowden sulla staffa scorrevole
superiore (2) e fissarli con i clip fermacavi (2a) in
dotazione.
9.4
Montaggio della leva di regolazione (9) (Fig. 6)
1.
Allineare la leva di regolazione (9).
2.
Inserire la leva di regolazione (9) nell'alloggiamen-
to e allineare i fori in modo che combacino.
3.
Fissare la leva di regolazione (9) con il bullone
esagonale M8 x 45 mm (9a) in dotazione e il dado
esagonale M8 (9b). Utilizzare a tal fine due chiavi
fisse SW 13.
10. Prima della messa in funzione
m Attenzione!La benzina è altamente infiammabi-
le!
m Avviso!
Pericolo per la salute!
Inalare vapori di benzina o di olio lubrificante può com-
portare gravi danni per la salute, perdita di coscienza
e, in casi estremi, la morte.
www.scheppach.com
IT | 65
