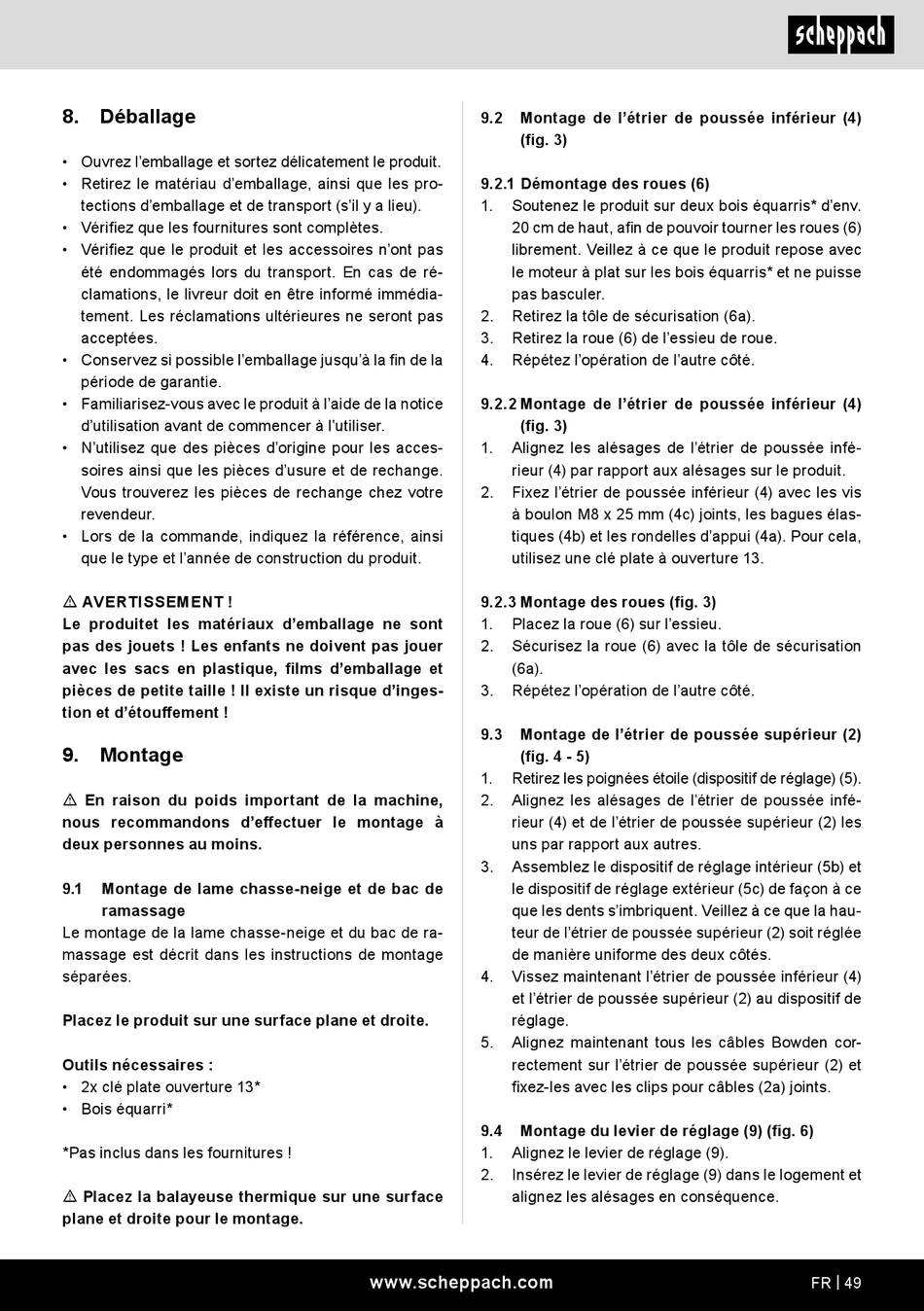

8. Déballage
• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec le produit à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez la référence, ainsi
que le type et l'année de construction du produit.
m AVERTISSEMENT !
Le produitet les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'inges-
tion et d'étouffement !
9.
Montage
m En raison du poids important de la machine,
nous recommandons d'effectuer le montage à
deux personnes au moins.
9.1
Montage de lame chasse-neige et de bac de
ramassage
Le montage de la lame chasse-neige et du bac de ra-
massage est décrit dans les instructions de montage
séparées.
Placez le produit sur une surface plane et droite.
Outils nécessaires :
• 2x clé plate ouverture 13*
• Bois équarri*
*Pas inclus dans les fournitures !
m Placez la balayeuse thermique sur une surface
plane et droite pour le montage.
9.2
Montage de l'étrier de poussée inférieur (4)
(fig. 3)
9.2.1 Démontage des roues (6)
1.
Soutenez le produit sur deux bois équarris* d'env.
20 cm de haut, afin de pouvoir tourner les roues (6)
librement. Veillez à ce que le produit repose avec
le moteur à plat sur les bois équarris* et ne puisse
pas basculer.
2.
Retirez la tôle de sécurisation (6a).
3.
Retirez la roue (6) de l'essieu de roue.
4.
Répétez l'opération de l'autre côté.
9.2.2 Montage de l'étrier de poussée inférieur (4)
(fig. 3)
1.
Alignez les alésages de l'étrier de poussée infé-
rieur (4) par rapport aux alésages sur le produit.
2.
Fixez l'étrier de poussée inférieur (4) avec les vis
à boulon M8 x 25 mm (4c) joints, les bagues élas-
tiques (4b) et les rondelles d'appui (4a). Pour cela,
utilisez une clé plate à ouverture 13.
9.2.3 Montage des roues (fig. 3)
1.
Placez la roue (6) sur l'essieu.
2.
Sécurisez la roue (6) avec la tôle de sécurisation
(6a).
3.
Répétez l'opération de l'autre côté.
9.3
Montage de l'étrier de poussée supérieur (2)
(fig. 4 - 5)
1.
Retirez les poignées étoile (dispositif de réglage) (5).
2.
Alignez les alésages de l'étrier de poussée infé-
rieur (4) et de l'étrier de poussée supérieur (2) les
uns par rapport aux autres.
3.
Assemblez le dispositif de réglage intérieur (5b) et
le dispositif de réglage extérieur (5c) de façon à ce
que les dents s'imbriquent. Veillez à ce que la hau-
teur de l'étrier de poussée supérieur (2) soit réglée
de manière uniforme des deux côtés.
4.
Vissez maintenant l'étrier de poussée inférieur (4)
et l'étrier de poussée supérieur (2) au dispositif de
réglage.
5.
Alignez maintenant tous les câbles Bowden cor-
rectement sur l'étrier de poussée supérieur (2) et
fixez-les avec les clips pour câbles (2a) joints.
9.4
Montage du levier de réglage (9) (fig. 6)
1.
Alignez le levier de réglage (9).
2.
Insérez le levier de réglage (9) dans le logement et
alignez les alésages en conséquence.
www.scheppach.com
FR | 49
