9.21.6 Beispiel für die Offset-Berechnung des Sollwertes
NORMIERUNG:
1. SOLLWERT:
SCHWELLE 1:
SCHWELLE 2:
INTENSITÄT 1:
INTENSITÄT 2:
Istwerteingang
100%
80%
60%
Sollwert 1: 5 bar
40%
Intensität 1
-
-100%
20%
0 bar
0%
0%
0% = 4mA (0V/2V)

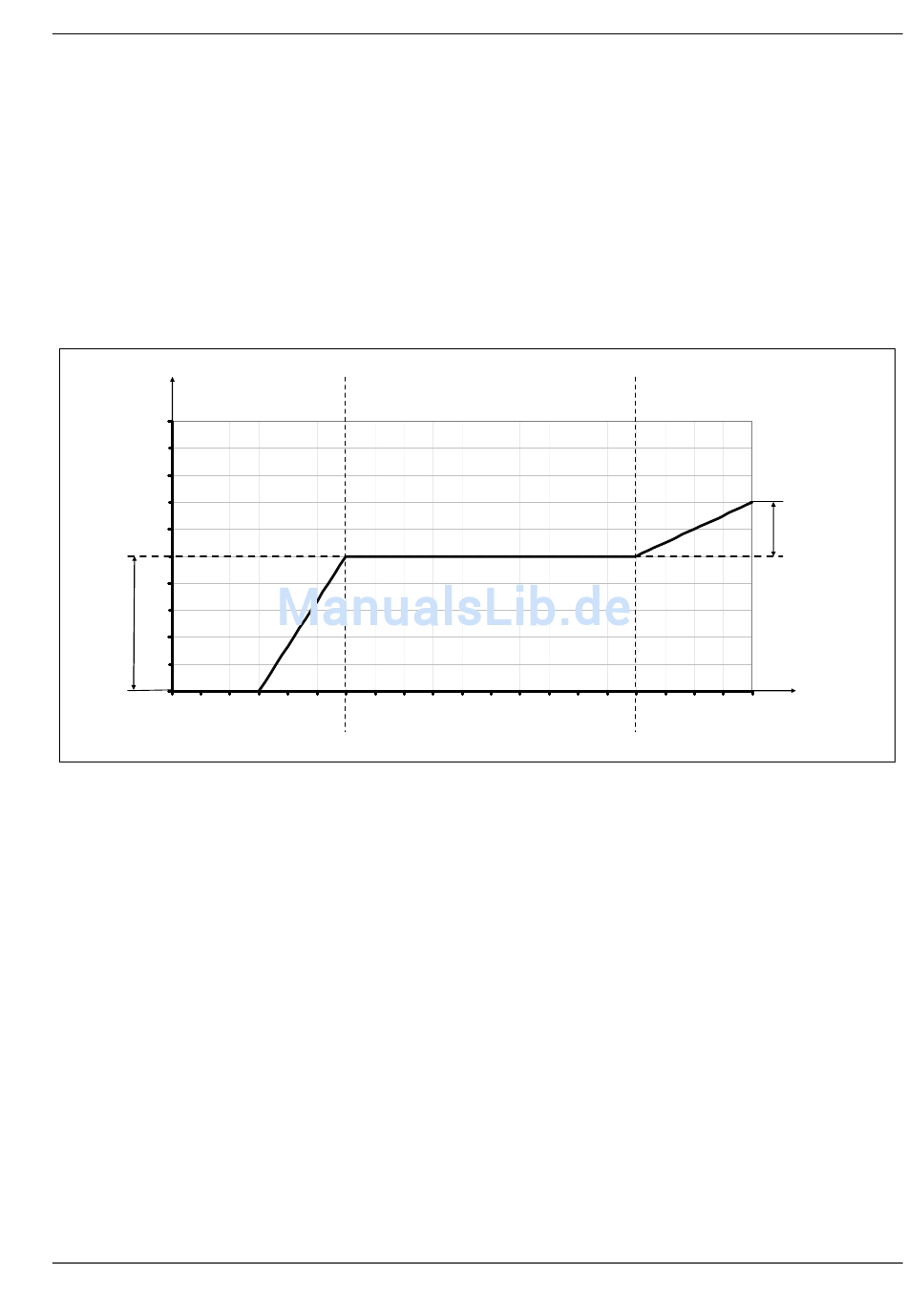

An der Achse „Offsetsignal" müssen Sie den Wert des Parameters SCHWELLE 1 in % des
Analogeinganges (=30%) eintragen.
Dieses für den Wert des Parameters SCHWELLE 2 (=80%) wiederholen.
Die Werte der Parameter INTENSITÄT 1 und 2 sind abhängig von der programmierten
NORMIERUNG (Sensorbereich).
Nun die Intensität 1 an der Achse „Istwertsignal" eintragen. Diese ist bis zur Schwelle 1 aktiv.
Wenn der zusätzliche Analogeingang diese Schwelle erreicht, ist kein Offset aktiv und deshalb
der aktuelle Sollwert gleich dem eingestellten SOLLWERT 1.
Nun die Intensität 2 an der Achse „Istwertsignal" eintragen. Die Offset-Funktion 2 ist ab der
Schwelle 2 aktiv. Bis der zusätzliche Analogeingang diese Schwelle erreicht, ist kein Offset
aktiv und deshalb der aktuelle Sollwert gleich dem programmierten SOLLWERT 1. Ab der
Schwelle 2 wird die Offset-Funktion 2 aktiv und erreicht bei maximalem zusätzlichen
Eingangssignal den Wert des Parameters INTENSITÄT 2.
20mA = 10 Bar
5 Bar
30% des Offsetsignals
80% des Offsetsignals
-100% ≙ -5 bar (entsprechend der Normierung)
+20% ≙ +2 bar (entsprechend der Normierung)
