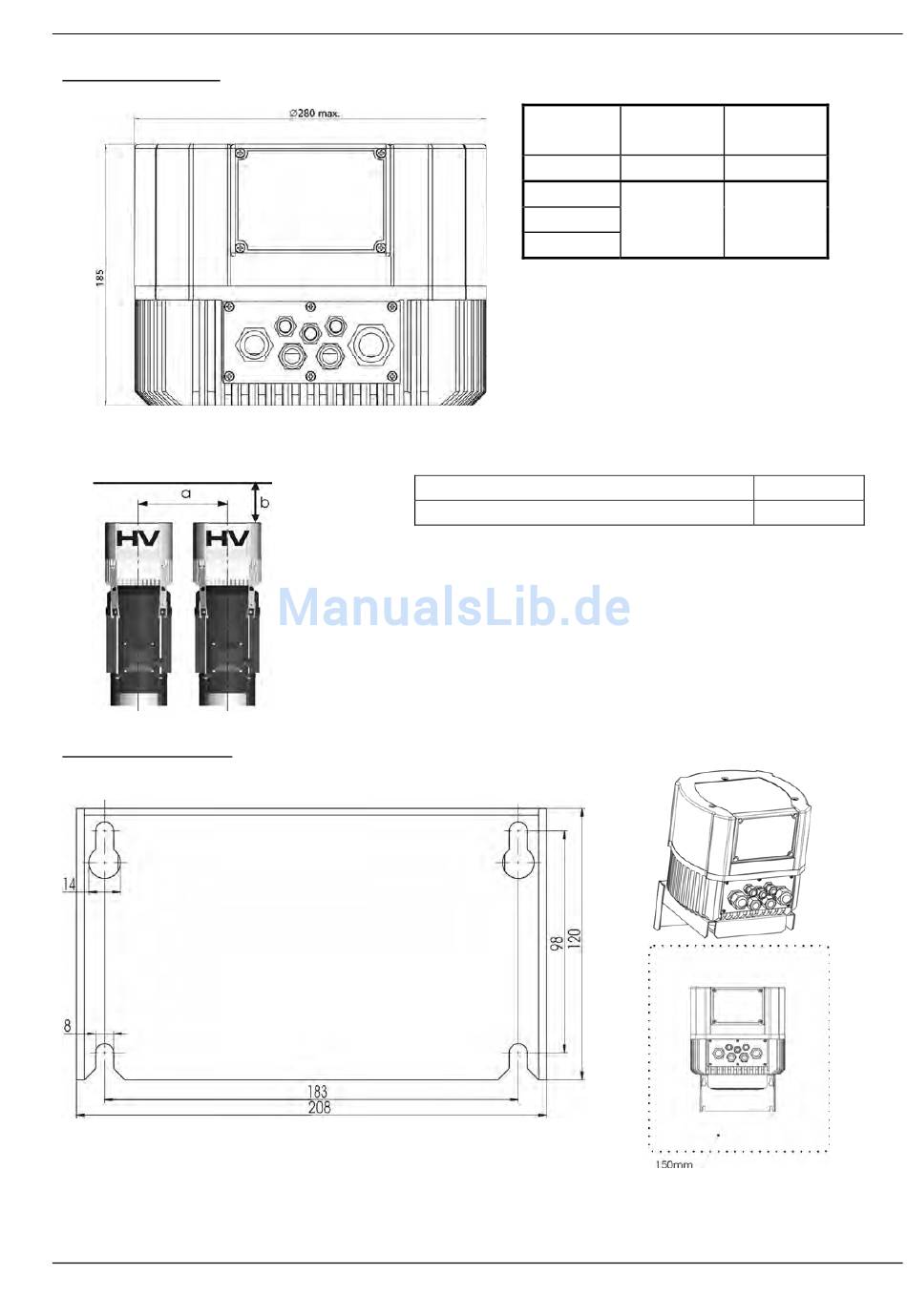

HV 3.5/3.7/3.11 f
Alle Abmessungen in Millimeter!
Wandmontage-Kit:
Höhe: 305 [mm] Breite: 280 [mm] Tiefe: 280 [mm]
Montageabstand rund um den HYDROVAR:
Type
HV 3.5f
HV 3.7f
HV 3.11f
Zeichnungen sind nicht maßstäblich!
a ... Mittenabstand zw. HYDROVAR
b ... Freiraum für Wartung
150 [mm]
13
Gewicht HV +
WM-Kit
[kg] [kg]
10,00 12,60
430 [mm]
120 [mm]
